Beschreibung

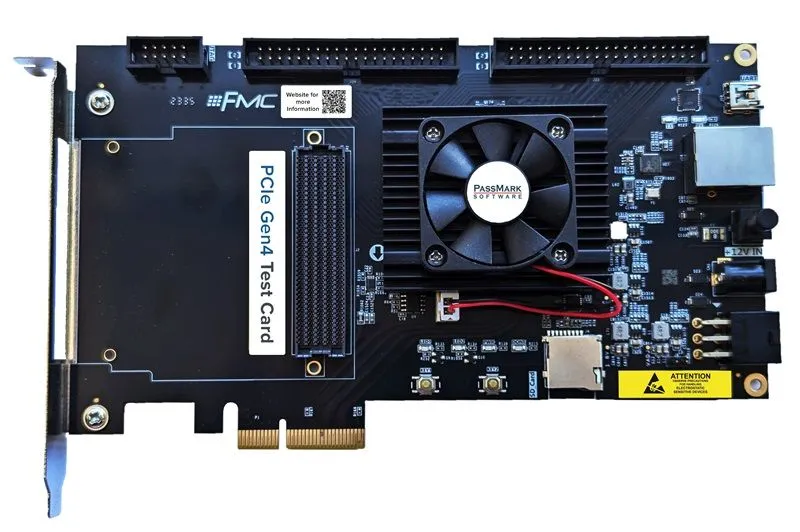

Die PassMark PCIe Gen4 Testkarte ist ein leistungsstarkes Diagnosewerkzeug zur Prüfung und Analyse von PCI Express Gen4-Steckplätzen. Sie unterstützt die Überprüfung, ob PCIe-Steckplätze korrekt funktionieren und die erwarteten Geschwindigkeiten liefern, insbesondere in x4-Slots.
Zusätzlich kann die Karte mit einem mitgelieferten JTAG-Programmer für Firmware-Updates verwendet werden und unterstützt den parallelen Einsatz mehrerer Testkarten für gleichzeitige Tests in verschiedenen PCIe-Steckplätzen.
Features
- Kompatibilität: Unterstützt PCIe Gen4 (16 Gbit/s pro Lane), Gen3 (8 Gbit/s pro Lane), Gen2 (5 Gbit/s pro Lane) und Gen1 (2,5 Gbit/s pro Lane). Sie kann jedoch nur in x4-Slots verwendet werden; für x1-Slots ist ein Adapter erforderlich.
- Maximale Geschwindigkeit: Die Karte bietet eine maximale Bandbreite von 7.000 MB/s bei x4-Steckplätzen.
LED-Anzeigen: Vier LEDs zeigen den Betriebsstatus an (Link UP, I/O-Fehler, 12V PCIe, Debugging). - Testmodi: Unterstützt Loopback-Tests, bei denen Datenpakete auf Zuverlässigkeit getestet werden, sowie Benchmark-Tests zur Messung der maximalen Datenübertragungsrate.
- Erweiterte Fehlerberichterstattung (AER): Erfasst und meldet detaillierte Fehler wie Datenprotokoll- oder Empfängerfehler, die entweder korrigierbar oder unkorrigierbar sind.
- Kompatibilität mit Windows: Erfordert die PCIeGen4Test-Software, die mit Windows 7, 8, 10 und 11 (nur 64-Bit) kompatibel ist.

Benchmark: Datenübertragung
- Überprüfen Sie , ob Daten vom Port gesendet und empfangen werden können
- Überprüfen Sie PCIe-Fehlerraten und Übertragungsgeschwindigkeit (16 Gbit/s pro Lane, bis zu 7000 MBps bei Verwendung von x4 Edge) in Windows
- Benchmarken Sie die PCIe-Steckplätze Ihres PCs
- Überprüfen Sie , ob Ihre PCIe-Steckplätze Gen4 16Gb/s Gen3 8Gb/s oder 5Gb/s oder 2,5Gb/s sind
- Passend für den x4 PCIe-Steckplatz. Für x1 ist ein Adapter erforderlich (nicht im Lieferumfang enthalten).

Stresstests
- Überprüfen Sie , ob das System bei längerer Belastung stabil bleibt
- Gleichzeitige Überprüfung mehrerer PCIe-Steckplätze

Datentransfer messen
Überwachen Sie während des Stresstests die physischen und Verbindungsschichtfehler
Zu den gemeldeten Fehlern gehören
- Poisoned TLP (Uncorrectable)
- Malformed TLP (Uncorrectable)
- Bad TLP (Correctable)
- Bad DLLP (Correctable)
- Flow Control Protocol Error (Uncorrectable)
- Replay Timer Timeout (Correctable)
F.A.Q.
PCIe Gen4.0 wird normalerweise mit 16 GBit/s pro Lane angegeben, allerdings werden die Datenraten auf einem realen Gerät diese Geschwindigkeiten aufgrund mehrerer Faktoren nie erreichen. Dazu gehören der Overhead durch Bitkodierung, Transaction Layer Packet (TLP)- und Data Link Layer Packet (DLLP)-Kommunikation sowie Physical Layer Packet (PLP)-Verwaltung. Diese Protokolle und Kodierungsmechanismen verbrauchen Signalbandbreite und reduzieren so den effektiven Durchsatz, der für die Datenübertragung zur Verfügung steht. Darüber hinaus wird der praktische Durchsatz durch zusätzliche Latenzen auf Systemebene weiter beeinflusst. Dazu können der Overhead des Betriebssystems, Verzögerungen bei der Interrupt-Verarbeitung und andere softwarebezogene Faktoren gehören, die die Gesamteffizienz der Datenübertragung über den Protokoll-Overhead auf Hardwareebene hinaus beeinträchtigen.
Die PCIe-Testkarte hat einen x4-Rand. Um x1-Randverbindungen zu ermöglichen, ist ein Adapter erforderlich, um von x4- auf x1-Randkompatibilität umzusteigen. Dieser Adapter ist nicht im Lieferumfang enthalten und muss separat erworben werden.
Die PCIe-Testkarte kann in PCIe-Steckplätzen jeder Generation getestet werden. Die PCIe-Testkarte arbeitet mit Geschwindigkeiten bis zu Gen4.0 (16 Gbit/s pro Lane). Die Fähigkeiten einer PCIe-Verbindung hängen von den höchsten Geschwindigkeitsfähigkeiten ab, auf die sich Endpunkt und Host einigen können. Wenn die PCIe-Testkarte in einen Gen4.0-Steckplatz eingesetzt wird, wird sie mit Gen4.0 arbeiten. Wenn sie in einen Gen3.0-Steckplatz eingesetzt wird, wird sie durch die Karte auf Gen3.0 beschränkt. Wenn sie in einen Gen2.0-Steckplatz eingesetzt wird, wird sie durch den Steckplatz auf Gen2.0 beschränkt. Wenn sie in einen Gen1.0-Steckplatz eingesetzt wird, wird sie durch den Steckplatz auf Gen1.0 beschränkt.
Windows 8, 10, 11 und 2008 Server (64 Bit). Linux wird nicht unterstützt.
Für Windows ist ein Gerätetreiber erforderlich. Windows fordert den Gerätetreiber bei der ersten Verwendung einer Karte an.
Ja, Sie können die Geräte im Windows-Gerätemanager sehen. Sie erscheinen mit der Bezeichnung „Passmark PCIe Gen4 Test Card“.
LED1:Link UP = PCIe-Verbindung wurde erfolgreich hergestellt und ist voll funktionsfähig LED2:I/O Error = Diese LED leuchtet, wenn ein Fehler auf der PCIe-Verbindung auftritt PWR:12V PCIe = Diese LED leuchtet, um anzuzeigen, dass 12V Strom am PCIe-Steckplatz anliegt DONE = Diese LED wird für Debugging-Zwecke verwendet und bleibt während des Tests ausgeschaltet
Ja, Sie können mehrere Instanzen der PCIeGen4Test-Anwendung gleichzeitig ausführen. Sie müssen jedoch sicherstellen, dass Sie sie alle geöffnet und so konfiguriert haben, dass sie die richtigen PCIe-Karten verwenden, bevor Sie mit dem ersten Test beginnen.
Zum Testen ist kein externer Adapter oder ATX-Anschluss erforderlich. Wenn Sie jedoch einen Fehler aufgrund einer falschen Stromversorgung über den 12-V-PCIe-Steckplatz vermuten, können Sie einen externen Adapter verwenden oder den 6-poligen ATX-Anschluss vom Netzteil anschließen. Bitte beachten Sie, dass der Adapter nicht im Lieferumfang enthalten ist. Wenn Sie sich also für einen externen Adapter entscheiden, stellen Sie sicher, dass dieser von guter Qualität ist und die richtige Polarität aufweist (Erde außen und +12 V innen).
Es werden Paket-DMA-Übertragungen verwendet.
Ja, Sie benötigen jedoch die Vivado Lab Edition, um die Firmware auf der Karte zu aktualisieren. Andernfalls können Sie Ihre PCIe-Testkarte zum Upgrade an uns zurücksenden.
Ja, Sie können M.2-Steckplätze testen, allerdings benötigen Sie dazu einen M.2-zu-PCIe-Adapter (siehe Abbildung unten), der derzeit nicht im Lieferumfang enthalten ist. Diese Adapter benötigen normalerweise eine externe Stromversorgung, die über ein SATA-Stromkabel bereitgestellt wird. Stellen Sie sicher, dass der Adapter von guter Qualität ist und Gen 4-Geschwindigkeiten unterstützt, um die beste Leistung zu erzielen. Bitte beachten Sie, dass es aufgrund von Platzbeschränkungen auf einigen Motherboards möglicherweise nicht möglich ist, einige M.2-Steckplätze zu testen. Sobald der Adapter installiert ist, sollte genügend Platz vorhanden sein, um die Karte in den Adapter einzusetzen.
Technische Daten
Modell | ![]() PM146 |
---|---|
PCIe Standard | Gen 4, Gen3, Gen2 und Gen 1 (auch kompatibel mit Gen 5, läuft mit Gen4-Geschwindigkeit) |
Physischer Anschluss | x4 PCIe-Edge-Anschluss (kann mit einem x4-auf-x1-Adapter auf x1 verwendet werden) |
Maximalgeschwindigkeit | 16 Gbit/s pro Lane (Rohbitrate) |
Max. Datenrate | 7000 MB/s (effektive Datenrate) beim Einstecken in einen x4-PCIe-Steckplatz; die Geschwindigkeit reduziert sich auf 1750 MB/s bei Verbindung über einen x4-auf-x1-Adapter zum Testen von x1-PCIe-Steckplätzen. |
Testmodi | Loopback: Datenpakete werden zur Zuverlässigkeitsprüfung geloopt. Benchmark: 3x DMA-Engines senden/empfangen Daten an die Karte, um die maximal erreichbare Geschwindigkeit zu messen. |
PCIe-Übertragungsmodus | DMA – Direkter Speicherzugriff |
Indikatoren | LED1: Link UP, LED2: E/A-Fehler, PWR: 12 V PCIe |
Erweiterte Fehlerberichterstattung und Datenintegrität | Die Karte verfügt über Advanced Error Reporting (AER), einschließlich einer detaillierten Protokollierung von Lese-/Schreibfehlern und Low-Level-Busfehlern. Im Loopback-Modus überprüft sie die Datenintegrität und weist den Benutzer auf etwaige Unstimmigkeiten zwischen Schreib- und Lesevorgängen hin. |
Maße | Höhe: 5,12 Zoll (13 cm) Dicke (±5%): 1,06 Zoll (2,7 cm) Länge: 7,99 Zoll (20,3 cm) |
Gewicht | 190g |
Lagertemperatur | -25°C bis +60°C |
Einsatztemperatur | 0°C bis +45°C |
Luftfeuchtigkeit | 10 % bis 90 % nicht kondensierend |
RoHS (bleifrei) | Ja |
