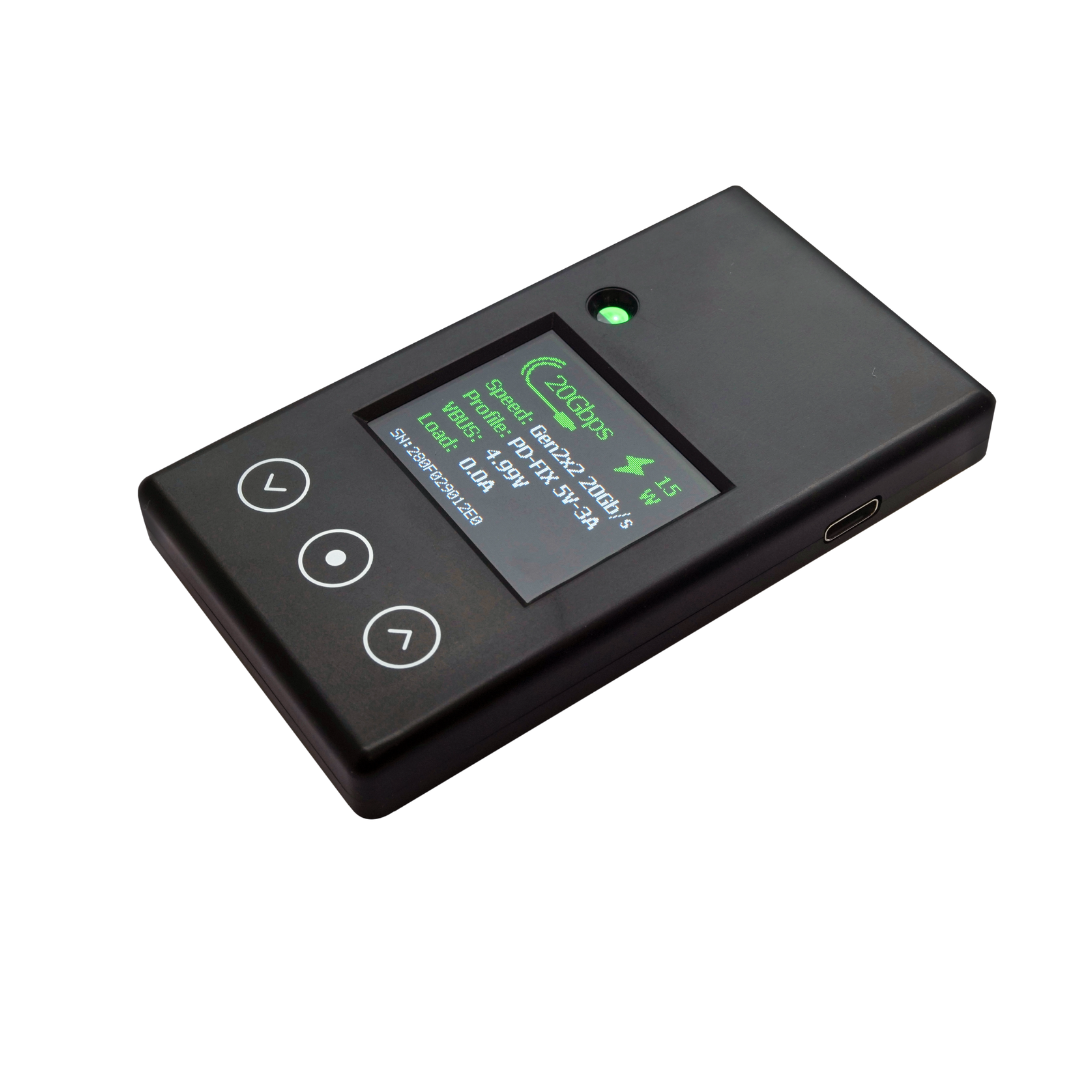

Passmark USB-C 20G Loopback-Anschluss

Erkennen und diagnostizieren Sie USB-Port-Probleme, indem Sie Datenübertragungsfehler während des Tests identifizieren.

Der Loopback-Test überprüft, ob die vom Host gesendeten Daten exakt zurückgegeben werden und gewährleistet so die vollständige Datenintegrität.

Alle Fehler werden protokolliert, einschließlich Anzahl und Art des Fehlers, was die gezielte Identifizierung unzuverlässiger oder fehlerhafter USB-Anschlüsse ermöglicht.

Zuverlässigkeits- und Einbrenntests

Führen Sie Langzeit-Stresstests durch, indem Sie den USB-Anschluss einer kontinuierlichen Datenübertragungslast aussetzen.

Dies ermöglicht die Beurteilung der Langzeitstabilität und die Erkennung sporadischer oder temperaturabhängiger Fehler, die bei Kurzzeittests möglicherweise nicht auftreten.

Ideal für Einbrenntests und zur Validierung der Systemzuverlässigkeit unter Dauerlast.

Portprofilierung

Analysieren Sie die vollen Möglichkeiten eines USB-Anschlusses mithilfe der USB Power Delivery (PD)-Kommunikation.

Das Gerät kann die beworbenen Leistungsprofile auslesen, einschließlich unterstützter Spannungen, Stromgrenzen und maximal verfügbarer Leistung.

Darüber hinaus können bestimmte Spannungspegel ausgelöst werden (bis zu 48 V mit EPR), was umfassende Tests über alle unterstützten Leistungsmodi hinweg ermöglicht.

Kabelerkennung

Detaillierte Informationen über angeschlossene USB-C-Kabel werden über das USB Power Delivery-Protokoll abgerufen.

Dies umfasst Identifikationsdaten, unterstützte Datenübertragungsraten und verfügbare Leistungsmerkmale. Dadurch wird sichergestellt, dass die verwendeten Kabel für Hochgeschwindigkeits-Datenübertragungen und Anwendungen mit hohem Leistungsbedarf geeignet sind.

Software-, API-Automatisierungs- und Firmware-Updates

PC-Software

Der USB-C 20G Loopback wird mit einer speziellen Windows-Anwendung zur Gerätesteuerung und Durchführung verschiedenster Tests geliefert. Die Software bietet eine intuitive Benutzeroberfläche zur Konfiguration von Tests, Auswahl von Geschwindigkeiten und Spannungen sowie zur Anzeige der Ergebnisse. Die Ausgaben können als Protokolle oder Diagramme dargestellt und zur späteren Analyse gespeichert werden.

API-Unterstützung für die Automatisierung

Für die Kommunikation zwischen dem Gerät und externer Software steht eine API zur Verfügung. Dadurch können Benutzer benutzerdefinierte Skripte erstellen und Testabläufe automatisieren. Dies ist besonders hilfreich für die Integration in Produktionslinien oder umfangreiche Validierungs- und Testumgebungen.

Aktualisierbare Firmware

Das Gerät unterstützt Firmware-Updates, um kontinuierliche Verbesserungen und Erweiterungen zu gewährleisten. Dies sichert die Kompatibilität mit zukünftigen USB-Standards und ermöglicht gleichzeitig die Integration neuer Funktionen und Optimierungen.
Dies trägt dazu bei, die langfristige Investition in die Testplattform zu schützen.

Anwendungsgebiete

Fertigung & Qualitätssicherung: Umfangreiches Testen von USB-Steckverbindern in Produktionsumgebungen, um eine gleichbleibend hohe Qualität zu gewährleisten.

Konformitätsprüfung: Überprüfung der Einhaltung der USB-Spezifikationen, einschließlich Datenübertragungsgeschwindigkeit, Stromversorgung und Kompatibilität.

IT-Diagnostik & Reparatur: Schnelle Beurteilung des Zustands und der Leistungsfähigkeit von USB-Anschlüssen im Rahmen von Wartungs- und Reparaturarbeiten.

Geräteverbindungen

Testgeräteanschluss:
Dieser USB-C-Anschluss wird an den zu testenden USB-Port angeschlossen. Nach dem Anschluss wird das Testgerät über den USB-Port mit Strom versorgt und der USB-20-Gbit/s-Loopback-Stecker startet automatisch.

Externer Ladeanschluss:
Ermöglicht das Anlegen einer zusätzlichen Last an das USB-Kabel für Tests unter realen Betriebsbedingungen. Ideal zur Simulation verschiedener Stromversorgungsszenarien. Der Stecker verfügt über einen integrierten Überstromschutz und ist softwaregesteuert. Das Nano-Fit-Lastkabel ist separat erhältlich und nicht im Lieferumfang enthalten.

Debug-Port:
Optionaler Anschluss für eine stabile Stromversorgung oder zum Anschluss eines zweiten Systems für Protokollierungs- und Diagnosezwecke. Er ermöglicht den unabhängigen Betrieb des Geräts und somit die Durchführung von Diagnosen auch bei fehlerhaften oder instabilen Testanschlüssen. Darüber hinaus verbessert er die Zuverlässigkeit der Kabelerkennung durch die Eliminierung von Einschaltverzögerungen.

Vorläufige Überspannungsprüfung mit dem USB-C SOS

Schützen Sie Ihren USB-C-Loopback-Anschluss, indem Sie potenziell fehlerhafte USB-C-Anschlüsse mit dem PASSMARK USB-C SOS-Kurzschlussprüfer auf Überspannung prüfen. Dieser robuste und benutzerfreundliche Teststecker zeigt innerhalb von Sekunden die anliegende Anschlussspannung visuell an und schützt so Ihren USB-C-Loopback-Anschluss vor möglichen Schäden. Dies ist besonders vorteilhaft bei Tests in Produktionsumgebungen.

Wenn der USB-C SOS-Vortest erfolgreich ist, können Sie anschließend mit einer umfassenderen Fehlerdiagnose unter Verwendung des USB-C 20G Loopback-Anschlusses und der zugehörigen Software fortfahren.
