Beschreibung
Mit der PEmicro Flash-Programmiersoftware PROG-HL-DSC (PROGDSC) für DSC Mikrocontroller können Sie externe Flash-Geräte umprogrammieren oder neu programmieren. Der Programmierer kommuniziert mit dem Hintergrund-Debug-Modus des Prozessors über eine kompatible Hardwareschnittstelle, die den parallelen Anschluss oder den USB-Anschluss eines PCs mit einem 14-poligen BDM-Anschluss auf dem Zielsystem verbindet.
Neben dem GUI enthält die Programmiersoftware auch eine Befehlszeilenversion der Programmiersoftware CPROGDSC für die Skriptgesteuerte Programmierung. Zusammen eignen sie sich ideal für die Entwicklung und Programmierung von Produktionslinien oder Firmware-Upgrades vor Ort.
Programmierfunktionen

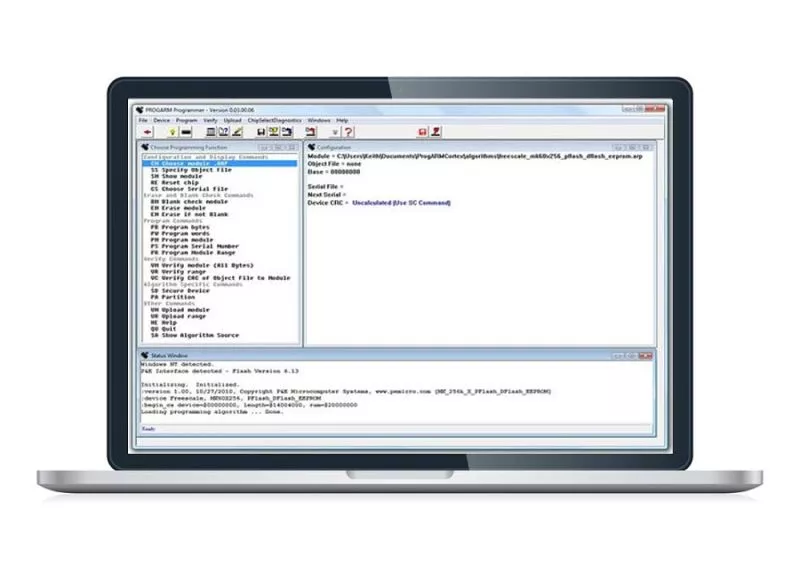

Die Software PROG-HL-DSC wird mit einer vollständigen Bibliothek kompatibler Programmieralgorithmen von geliefert und unterstützen die Programmierung von internem und externem (SPI) Flash. Interaktive Programmierkommandos sind in der Darstellung rechts abgebildet.
Zu den Programmierbefehlen gehören:
- Programmieren
- Verifizieren
- Blank check
- Hochladen
- Anzeige
- Löschen
Lizenzierungsverfahren
Die Aktivierungslizenz für die PROG-HL-DSC Software, wird auf der Multilink-Debug-Sonde installiert, womit pro Multilink eine Lizenzinstanz benötigt wird. Nach der Auswahl eines Multilink über den Hardware Connection Manager, der in den USB Multilink Download Ressourcen enthalten ist, wird die Lizenz dauerhaft auf dem ausgewählten Gerät installiert. Der Multilink kann auf jedem Rechner, auf dem eine Version (muss gleich Lizenzversion sein) der Software installiert ist, die Prog-HL-DSC Software nutzen. Für die Verwendung der Programmiersoftware mit den Cyclone-Programmiergeräten ist keine Lizenz erforderlich, da im Lieferumfang aller Cyclone Modelle jede PROG-HL-xxx Software bereits enthalten ist. Mehr Informationen zur Lizensierung erhalten Sie im Hardware Lizenzaktivierungsleitfaden.
Unterstützte Mikrocontroller
Jede Programmiersoftware von PEmicro unterstützt eine Vielzahl von Mikrocontroller. Besuchen Sie unseren IC Auswahlassistenten oder die Übersicht der unterstützten Gerätefamilien oder kontaktieren Sie uns persönlich über Mail, Telefon oder Chat um Auskunft über die unterstützten Mikrocontroller zu erhalten. Wir beraten Sie gerne!Connection Manager
Der Connection Manager ermöglicht eine einfache Debug-Konfiguration und Verbindung zum Zielprozessor über einen Multilink oder Cyclone
Skriptprogrammierung
Ebenfalls enthalten ist eine Befehlszeilen-Datei, die es dem Anwender ermöglicht, Programmierskripte zu erstellen, um den Programmierprozess zu automatisieren. Das CPROG-Benutzerhandbuch beschreibt das Verfahren für die Skriptprogrammierung.
Seriennummern
Um eine Nachverfolgung Ihrer Produkte zu gewährleisten sind Seriennummer ein wichtiges Werkzeug. Die PROG-HL-DSC Programmiersoftware enthält das kostenlose Serialize Utility mit dem komplexe Seriennummern im GUI als auch in der Befehlszeilenversion programmiert werden können.
Chip Diagnose Modus
Programmieralgorithmen stellen Hypothesen auf, ober der interne bzw. externe Flash über SPI-, I2C- oder Adress-/Datenbus-Schnittstellen mit dem MCU verbunden ist. Wenn diese nicht zutreffen, können mit dem "Chip Select Diagnostics Mode" die nötigen Änderungen am Algorithmus analysiert werden.
Dokumentation
Kompatible Hardware
Features
- USB Datenverbindung zwischen PC und Multilink, die ein schnelles und unkompliziertes Programmieren sowie Debuggen ermöglicht
- USB Stromversorgung des Multilink vom PC, sodass keine externe Stromversorgung notwendig ist
- Unterstützung von Prozessoren deren Spannungsbereich innerhalb von 1,8 V bis 5,25 V liegt.
- Unterstützt JTAG-Daisy-Chaining mehrerer ARM-MCUs
- Unterstützt eine Vielzahl von ARM Mikrocontroller, eine exakte Auflistung finden Sie auf der Seite unterstützte Architekturen.
- ARM-Geräteunterstützung durch JTAG- sowie durch das SWD-Protokoll
- Pipeline-Programmieralgorithmen für kompatible Power Architecture-Familien, die die Programmiergeschwindigkeit drastisch erhöhen.
- Automatische Frequenzerkennung + Trimmfunktionen für HCS08-Geräte
- Automatische Frequenzerkennung für HC(S)12(X)-Geräte
- Erzeugung von Programmierspannung auf der RESET-Leitung für RS08-Geräte
- Unterstützung von NXP S32, Coldfire V1-V4, MPC55xx-57xx, DSC, S12Z, HC(S)12(X), HCS08, RS08 und STMicro SPC5
Features
- USB Datenverbindung zwischen PC und Multilink, die ein schnelles und unkompliziertes Programmieren sowie Debuggen ermöglicht
- USB Stromversorgung des Multilink vom PC, sodass keine externe Stromversorgung notwendig ist
- Unterstützung von Prozessoren deren Spannungsbereich innerhalb von 1,8 V bis 5,25 V liegt.
- Unterstützt JTAG-Daisy-Chaining mehrerer ARM-MCUs
- Unterstützt eine Vielzahl von ARM Mikrocontroller, eine exakte Auflistung finden Sie auf der Seite unterstützte Architekturen.
- ARM-Geräteunterstützung durch JTAG- sowie durch das SWD-Protokoll
- Pipeline-Programmieralgorithmen für kompatible Power Architecture-Familien, die die Programmiergeschwindigkeit drastisch erhöhen.
- Automatische Frequenzerkennung + Trimmfunktionen für HCS08-Geräte
- Automatische Frequenzerkennung für HC(S)12(X)-Geräte
- Erzeugung von Programmierspannung auf der RESET-Leitung für RS08-Geräte
- Unterstützung von NXP S32, Coldfire V1-V4, MPC55xx-57xx, DSC, S12Z, HC(S)12(X), HCS08, RS08 und STMicro SPC5
- Blitzschnell! Bis zu 10-fach schnellere Kommunikationsgeschwindigkeit im Vergleich zu den anderen Multilink Modellen von PEmicro*
- Spannungsversorgung des Ziel MCU mit 3,3V oder 5,5V
- Gültige Zielfrequenz von 16 kHz-50 MHz (gilt nur für HCS08, RS08, CFV1, S12Z oder HCS12X)
- Klemmung der E/A-Leitung für zusätzlichen Spannungsschutz
- Unterstützung von Echtzeit-Leistungsmessungen
- zusätzliche Unterstützung von MPC5xx/8xx und HC16/683xx Prozessoren
*Die enormen Leistungssteigerungen des USB Multilink Universal FX sind auf synchrone Architekturen beschränkt:
ARM-Geräte, Kinetis, S32, MPC55xx-577xx (& STMicroelectronics SPC5), Coldfire V2-V4, DSC, MPC5xx/8xx und HC16/683xx.
Features
- PEmicro Cloud
- Kann sowohl über PC als auch alleinstehend betrieben werden
- Programmieren Sie MCUs mit einem PC oder ohne PC
- Leistungsstarke Automatisierungssteuerung
- PC-basiertes SDK, Konsolen- und GUI-Steuerung, Gang-Programmierung, dynamische Datenprogrammierung
- Zahlreiche Kommunikationsschnittstellen darunter USB 2.0, Ethernet und serielle Schnittstellen
- LCD-Anzeige und intuitive Touchscreen-Steuerung
- Einfach zu bedienende Touchscreen-Schnittstelle mit Fernzugriff
- Target Power Management
- Fähigkeit, den Ziel MCU mit Strom zu versorgen
- Automatische Zählen & gemeinsame Seriennummern
- Die Programmierung kann eine komplexe Serialisierung beinhalten
- Ethernet-basierte Fehlersuche
- Kompatibel mit vielen Entwicklungs-IDEs
- On-Board-Speicher
- Programmier-Steueranschluss
- 10-Pin-Anschluss zum Starten der Programmierung und Abrufen des Status und Programmiervalidierung
- Hochgeschwindigkeits-Programmierung
Features
- Kostenloser PECloud-Zugriff zum Bereitstellen, Überwachen und Verwalten von Cloud-verbundenen Produktionsprogrammierjobs
- Kann sowohl über PC als auch alleinstehend betrieben werden
- Programmieren Sie MCUs mit einem PC oder ohne PC
- Leistungsstarke Automatisierungssteuerung
- PC-basiertes SDK, Konsolen- und GUI-Steuerung, Gang-Programmierung, dynamische Datenprogrammierung
- Zahlreiche Kommunikationsschnittstellen darunter USB 2.0, Ethernet und serielle Schnittstellen
- LCD-Anzeige und intuitive Touchscreen-Steuerung
- Einfach zu bedienende Touchscreen-Schnittstelle mit Fernzugriff
- Target Power Management
- Fähigkeit, den Ziel MCU mit Strom zu versorgen
- Automatische Zählen & gemeinsame Seriennummern
- Die Programmierung kann eine komplexe Serialisierung beinhalten
- Ethernet-basierte Fehlersuche
- Kompatibel mit vielen Entwicklungs-IDEs
- On-Board-Speicher
- Programmier-Steueranschluss
- 10-Pin-Anschluss zum Starten der Programmierung und Abrufen des Status und Programmiervalidierung
- Hochgeschwindigkeits-Programmierung
Nur Cyclone FX Modelle:
- Download-Raten bis zu 75 Mbits/s
- 1+ Gigabyte verschlüsselter interner Speicher für 200+ Programmierbilder
- RSA/AES-Verschlüsselung (eindeutige ImageKeys zum Schutz wertvoller IP)
- Programmierung von Zähl-/Datumsgrenzen usw.
- Externer Speicher über SDHC-Kartenanschluss
- Durchführung von komplexer Tests des MCUs vor der Programmierung
- Messung von Strom und Spannung des Ziel ICs
