Beschreibung

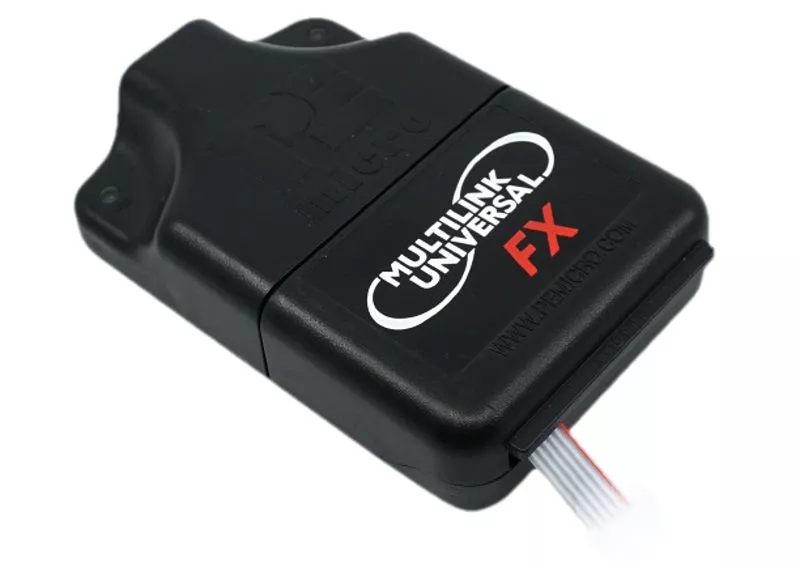

Der USB Multilink Universal FX (U-MULTILINK-FX) von PEmicro ist eine Hochgeschwindigkeits-All-in-One-Entwicklungsschnittstelle, für das Debuggen und Programmieren von ARM- und 8/16/32-Bit-Prozessoren zahlreicher Hersteller wie NXP, STMicroelectronics, Cypress, Infineon, Silicon Labs und vielen weiteren.
Features
- USB Datenverbindung zwischen PC und Multilink, die ein schnelles und unkompliziertes Programmieren sowie Debuggen ermöglicht
- USB Stromversorgung des Multilink vom PC, sodass keine externe Stromversorgung notwendig ist
- Unterstützung von Prozessoren deren Spannungsbereich innerhalb von 1,8 V bis 5,25 V liegt.
- Unterstützt JTAG-Daisy-Chaining mehrerer ARM-MCUs
- Unterstützt eine Vielzahl von ARM Mikrocontroller, eine exakte Auflistung finden Sie auf der Seite unterstützte Architekturen.
- ARM-Geräteunterstützung durch JTAG- sowie durch das SWD-Protokoll
- Pipeline-Programmieralgorithmen für kompatible Power Architecture-Familien, die die Programmiergeschwindigkeit drastisch erhöhen.
- Automatische Frequenzerkennung + Trimmfunktionen für HCS08-Geräte
- Automatische Frequenzerkennung für HC(S)12(X)-Geräte
- Erzeugung von Programmierspannung auf der RESET-Leitung für RS08-Geräte
- Unterstützung von NXP S32, Coldfire V1-V4, MPC55xx-57xx, DSC, S12Z, HC(S)12(X), HCS08, RS08 und STMicro SPC5
- Blitzschnell! Bis zu 10-fach schnellere Kommunikationsgeschwindigkeit im Vergleich zu den anderen Multilink Modellen von PEmicro*
- Spannungsversorgung des Ziel MCU mit 3,3V oder 5,5V
- Gültige Zielfrequenz von 16 kHz-50 MHz (gilt nur für HCS08, RS08, CFV1, S12Z oder HCS12X)
- Klemmung der E/A-Leitung für zusätzlichen Spannungsschutz
- Unterstützung von Echtzeit-Leistungsmessungen
- zusätzliche Unterstützung von MPC5xx/8xx und HC16/683xx Prozessoren
*Die enormen Leistungssteigerungen des USB Multilink Universal FX sind auf synchrone Architekturen beschränkt:
ARM-Geräte, Kinetis, S32, MPC55xx-577xx (& STMicroelectronics SPC5), Coldfire V2-V4, DSC, MPC5xx/8xx und HC16/683xx.
Debug Modus
Durch die Verwendung des USB Multilink Universal FX kann der Benutzer den Background-Debug-Modus nutzen, um die normale Prozessorausführung zu stoppen und den Prozessor über einen PC zu steuern. Dies ermöglicht dem Benutzer die direkte Ausführung des Targets steuern, Register und Speicherwerte zu lesen / schreiben, den Debug-Code auf dem Prozessor anzuzeigen und interne oder externe FLASH-Speichergeräte zu programmieren.
Verbindung zum Ziel Prozessor
Die USB-Schnittstelle des Multilink FX ermöglicht die Kommunikation zwischen einem Windows-Computer und dem In-System Debug-Anschluss des Zielprozessors. Verbindungen zu dem jeweiligen Ziel-MCUs werden über die unterschiedlichen Header des USB Multilink Universal FX unterstützt. Die Header sind durch einfaches Aufklappen des Kunststoffgehäuses leicht zugänglich. Die meisten Flachbandkabel, die für die Unterstützung der Vielzahl von Architekturen benötigt sind, sind standardmäßig im Lieferumfang inkludiert.
Kompatible Drittanbieter Software
Der USB Multilink Universal FX verfügt über native IDE-Unterstützung von allen NXP IDE und Entwicklungswerkzeugen aktueller Version sowie von Entwicklungswerkzeugen von zahlreichen NXP-Partnern, darunter IAR, Keil, Silicon Labs (Bitte erkundigen Sie sich beim Hersteller nach der aktuellen Gerätekompatibilität). Sie können auch sehen, welche Softwareversionen zur Unterstützung der aktuellen Version von Multilink Universal FX erforderlich sind.- MCUXpresso IDE
- S32 Design Studio
- Kinetis Design Studio
- Codewarrior
- STM32 Cube IDE
- IAR Tools
- Keil Tools
- Silicon Labs Tools
Kostenpflichtlige Software
Programmer Software
Mit der PEmicro Flash-Programmiersoftware können interne und externe Flash-Geräte über eine der kompatiblen Cyclone und Multilink Hardware-Debug-Schnittstellen umprogrammiert oder neu programmiert werden. Verfügbar sind verschiedene Versionen für spezifische Architekturen von einer Vielzahl von Herstellern. Kostenlos für NXP DSC Prozessoren.
Debugger Software
Bei der Debugger-Software von PEmicro handelt es sich um ein leistungsstarkes Tool zum Debuggen von Code. Der Benutzer verbindet sich über den mit dem Ziel Prozessor über eine der kompatiblen Hardware-Schnittstellen von PEmicro. Anschließend kann der Debug-Modus des Prozessors verwendet werden, um den Benutzer Zugriff auf alle On-Chip-Ressourcen zu geben.
Unit Software Bibliothek
Ein UNIT-Softwarepaket besteht aus einer Schnittstellen-DLL und einem Beispielcode, mit dem eine benutzerdefinierte Anwendung erstellt werden kann, die mit einem Zielgerät über eine der Hardwareschnittstellen von PEmicro interagieren und Fehler beheben kann oder um Funktionen wie Produkttest, Kalibrierung und Aktualisierung auszuführen. Kostenlos für ARM Cortex-M.Kostenlose Software
Windows Entwicklungsumgebungen
Mit der Windows Entwicklungsumgebung von PEmicro können Sie externe Programme – darunter Assembler, C-Compiler, Debugger und Flash-Programmierer – in einer Umgebung ausführen, mit jeweils einem einzigen Hotkey. Zu den Editorfunktionen gehören: Vollständige rekonfigurierbarkeit, die Ausführung externer Programme, Bildschirmhilfe
Befehlszeilen Assembler
CASM ist PEmicros kostenloser Kommandozeilen-Assembler für einzelne NXP-Prozessorfamilien, der Funktionen unterstützt folgende: Makro-Unterstützung, S19-Objeke, bedingte Assemblereinstellungen, Dateien einschließen, Vollständige Listungskontrolle mit Zykluszähler
GDB Eclipse Server Plugin
Das GDB-Server-Plug-In ermöglicht dem Benutzer die Integration mit jeder Eclipse-basierten ARM-IDE und unterstützt Multilink-, Cyclone- und OpenSDA-Debug-Hardwareschnittstellen. Es stehen folgende Debug-Funktionen zur Verfügung: Flash-Programmierung, Ausführungssteuerung, Haltepunkte, Überwachungspunkte, Stepping und Wertprüfung.Funktionen des GDB Server Plugins
Echtzeit-Ansicht
Diese Ansicht gibt dem Benutzer die Möglichkeit, Variablen und Speicher anzuzeigen, während ein Ziel-ARM-Gerät ausgeführt wird. Manchmal verdeckt das Anhalten des Ziel MCUs einen Fehler. Um einen bestimmten Fehler zu reproduzieren, muss das Programm manchmal weiterlaufen, während ein bestimmter Datensatz eingespeist wird. In diesen Fällen ist es von großem Vorteil, variable Werte anzeigen zu können, während sie sich ändern, ohne das Ziel zu stoppen.
OS-Aware-Funktion unterstützt FreeRTOS
Der GDB-Server erkennt automatisch das Vorhandensein, den Typ und die Konfiguration eines Betriebssystems, indem er die Symboltabelle der Anwendung nach Merkmalen abfragt. Mit diesen erkannten Symbolen kann der Debugger die internen Datenstrukturen des Kernels durchlaufen, um die verfügbaren Threads und den entsprechenden Ausführungskontext aufzulisten. Diese Informationen werden dann zum dynamischen Auffüllen der Eclipse-Ansichten verwendet, wenn der Benutzer zwischen den Threads navigiert. Weitere Betriebssystemunterstützung wird in Kürze hinzugefügt.
Debug-Tools für Single-Wire-Output (SWO)
Mit dem MCUXpresso-Plugin von NXP oder dem PEmicro-Plug-In für ARM-basierte GDB-IDEs können Benutzer mehrere Variablen und Ausdrücke in Echtzeit überwachen, printf-Aufrufe verwenden, um benachrichtigt zu werden, wenn bestimmte Ereignisse während der Debugsitzung auftreten, und die Trace-Erfassung zum Protokollieren von Benutzerdefinierten Ereignissen und Triggern. Dies ermöglicht viel mehr Einblick in die Funktionsweise des Codes.
Technische Daten
| Unterstützte ARM Serien |  Multilink ACP / Multilink Universal / Multilink FX |
|---|---|
| Atmel | SAMxxx |
| AutoChips | MCU |
| Cypress | CCG2, CCG3PA, EZ-BLE-PSoC-PRoC, EZ-BLE-PSoC6, FM3, PRoC-BLE, PSoC5, PSoC6 |
| Geehy | APM32 |
| GigaDevice | GD32 |
| indie Semi | User Experience |
| Infineon | PSoC4, PSoC6, Traveo-II, XMC |
| Maxim Integrated | Darwin |
| Mindmotion | MM32SPIN |
| NordicSemi | nRF51, nRF52, nRF53 |
| Nuvoton | NuMicro |
| NXP | Automotive, iMX, Kinetis, LPC, Sensors, Trimension, Vybrid, Wireless |
| OnBright | OB90Rxx |
| ON Semiconductor | RSL10 |
| Qorvo | Intelligent Motor Controllers |
| Rasperrry PI | RP2xxx |
| Redpine Signals | WiSeMCU |
| Renesas | RA, SmartBond, Synergy |
| Silergy (Maxim) | AM0x, AM1x, MAC716xx |
| Silicon Labs | EFM32, EFR32, SiM3, WiFi |
| STMicroelectronics | Bluetooth, STM32 |
| Texas Instruments | LM3S, LM4, MSP, SimpleLink, TM4C12x |
| Toshiba | TX00, TX03, TX04 |
| WIZnet | W7500x |
| ZHIXIN | MCU |
| Unterstützte 8/16/32 bit Serien |  Multilink Universal |  Multilink FX |
|---|---|---|
| S32 | ✔ | ✔ |
| NXP ColdFire® V1 | ✔ | ✔ |
| NXP ColdFire® V2/V3/V4 | ✔ | ✔ |
| NXP MPC55xx-57xx | ✔ | ✔ |
| NXP DSC | ✔ | ✔ |
| NXP S12Z | ✔ | ✔ |
| NXP HC(S)12(X) | ✔ | ✔ |
| NXP HCS08 | ✔ | ✔ |
| NXP RS08 | Mit Adapter | ✔ |
| NXP MPC5xx/8xx | X | ✔ |
| NXP HC16/683xx | X | ✔ |
| STMicro SPC5 | ✔ | ✔ |
| Modellvergleich |  Multilink ACP | Multilink Universal | Multilink FX |  Cyclone ISP Modelle |
|---|---|---|---|---|
| Verbindung | High-Speed USB 2.0 | High-Speed USB 2.0 | High-Speed USB 2.0 | High-Speed USB 2.0 Ethernet 10/100 baseT Serial Baud 115200 N81 |
| Geschwindigkeit | Moderat | Moderat | Sehr Schnell | Moderat bis extrem Schnell (Bis zu 75Mb/s) abhängig vom jeweiligen IC |
| Stromversorgung (Ausgang) | Keine | Keine | Bereitstellung von 3,3V/5V über das jeweilige Flachbandkabel | Bereitstellung von 3,3V/5V über ein Flachbandkabel Automatisches Umschalten auf 24V über interne Relais Kann auf 5 verschiedene Arten Strom liefern |
| SWO Funktionen | SWO ITM-Konsole SWO-Daten Real-Time-Ausdrücke | SWO ITM-Konsole SWO-Daten Real-Time-Ausdrücke | Leistungsmessung in Echtzeit SWO ITM-Konsole SWO-Daten Real-Time-Ausdrücke | Leistungsmessung in Echtzeit SWO ITM-Konsole SWO-Daten Real-Time-Ausdrücke |
| Programmiersoftware inkludiert | Nein | Nein | Nein | Ja Verfügbar und inkludiert für jeden unterstützten MCU |
| Stand-Alone Programmierung | Nein | Nein | Nein | Ja Konfiguration erfolgt über PC, kann anschließend als Stand-Alone verwendet werden |
| Integrierter Speicher | Nein | Nein | Nein | Bis zu 1Gb |
| Automatisierung | Skriptgesteuerte Programmierung mit der PEmicro Befehlszeilen Programmiersoftware (kostenpflichtig) CPROG ist in allen PROG-HL-xx Versionen inkludiert | Skriptgesteuerte Programmierung mit der PEmicro Befehlszeilen Programmiersoftware (kostenpflichtig) CPROG ist in allen PROG-HL-xx Versionen inkludiert | Skriptgesteuerte Programmierung mit der PEmicro Befehlszeilen Programmiersoftware (kostenpflichtig) CPROG ist in allen PROG-HL-xx Versionen inkludiert | Cyclone Automatisierte Steuerung SDK Skriptgesteuerte Programmierung mit CPROG |
| Sicherheitsfunktionen | Keine | Keine | Keine | RSA/AES-verschlüsselte Programmierimages Begrenzung der Programmierung auf einen Datumsbereich Begrenzung der Anzahl der Programmiervorgänge pro Image Anti-Manipulations-Technologie |
| Erweiterbarer Speicher | Nein | Nein | Nein | SDHC Schacht |
