319,00 € Netto
379,61 € inkl. MwSt.
Auf Lager, Lieferzeit: 1-2 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Produktkonfiguration
Beschreibung

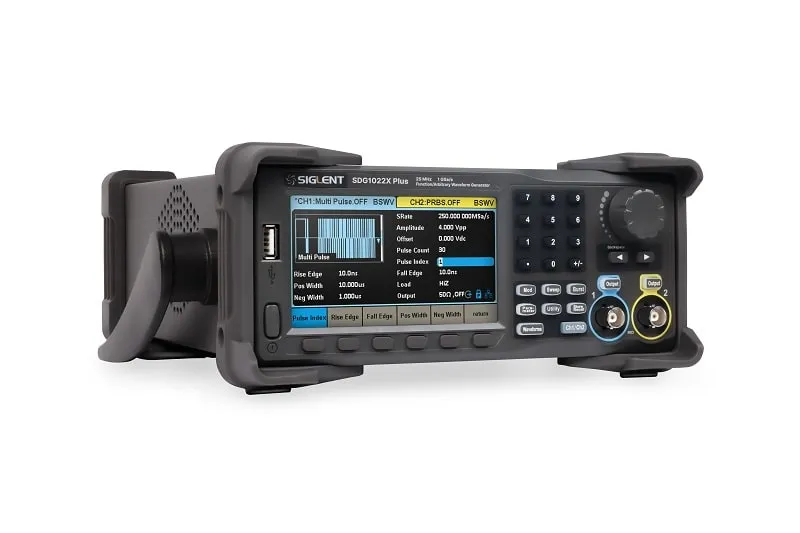

Das SDG1022X Plus von Siglent ist ein zweikanaliger Funktionsgenerator mit einer Bandbreite von 25 MHz.
Features
- Zweikanalig, maximale Ausgangsfrequenz 25 MHz, maximale Ausgangsamplitude 20 Vpp
- 1 GSa/s Digital-Analog-Wandler-Abtastrate, 16 Bit vertikale Auflösung
- Die innovative TrueArb-Technologie, die auf einer Punkt-für-Punkt-Architektur basiert, unterstützt alle 24pts~8Mpts Arb-Wellenformen mit einer Abtastrate im Bereich von 1 μSa/s~250 MSa/s
- Unterstützt Sequenz-Wave-Wiedergabefunktion, maximale Speichertiefe pro Kanal 8 Mpts
- Die innovative EasyPulse-Technologie, die in der Lage ist, Rechteck- oder Pulswellenformen mit geringerem Jitter zu erzeugen, bietet eine große Bandbreite und extrem hohe Präzision bei der Einstellung von Pulsbreite und Anstiegs-/Abfallzeiten
- Die Multi-Puls-Ausgangsfunktion kann zur Messung der Schaltparameter von Leistungsgeräten und zur Bewertung ihrer dynamischen Eigenschaften verwendet werden
- Unterstützt PRBS bis zu 40 Mbps
- Eine Vielzahl von analogen und digitalen Modulationsarten: AM, DSB-AM, FM, PM, FSK, ASK, PSK und PWM
- Sweep- und Burst-Funktion
- Oberschwingungsfunktion
- Wellenform Kombinationsfunktion
- Hochpräziser Frequenzzähler
- 196 eingebaute Arbiträrwellenformen
- Eingebauter WebServer unterstützt Gerätesteuerung über Webbrowser
- Standard-Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11)
- 4,3“ LCD-Display
Hardwaredetails
Der zweikanalige Funktions-/Arbiträrwellenformgenerator der Serie SDG1000X Plus von SIGLENT mit einer maximalen Bandbreite von 60 MHz verfügt über hervorragende Abtastsystemindikatoren mit einer Abtastrate von 1GSa/s und einer vertikalen Auflösung von 16 Bit. Basierend auf der traditionellen DDS-Technologie werden die innovativen TrueArb- und EasyPulse-Technologien eingesetzt, um die inhärenten Mängel der DDS-Technologie bei der Ausgabe von Arbiträrwellen und Rechteckwellen/Pulsen zu überwinden. Es kann den Benutzern Signale mit hoher Wiedergabetreue und geringem Jitter liefern. Darüber hinaus bietet der SDG1000X Plus auch die Erzeugung von PRBS-Mustern, die Ausgabe von Sequenzwellen und die Ausgabe von Doppelimpulsen, um ein breiteres Spektrum von Anwendungsanforderungen zu erfüllen.
Produkthighlights
Leistungsstarkes Probenahmesystem
Dank eines 1GSa/s- und 16-Bit-Abtastsystems erreicht das SDG1000X Plus eine extrem hohe Genauigkeit sowohl im Zeit- als auch im Amplitudenbereich, was zu genaueren rekonstruierten Wellenformen und geringeren Verzerrungen führt.
Innovative EasyPulse-Technologie
Wenn eine Square/Pulse-Wellenform mit DDS erzeugt wird, kommt es zu einem One-Clock-Jitter, wenn die Abtastrate kein ganzzahliges Vielfaches der Ausgangsfrequenz ist. Die SDG1000X Plus EasyPulse-Technologie überwindet diese Schwäche in DDS-Designs und hilft, Square/Pulse-Wellenformen mit geringem Jitter zu erzeugen.
Innovative TrueArb-Technologie
Bei Arbiträrsignalen bietet TrueArb nicht nur alle Vorteile des traditionellen DDS, sondern eliminiert auch die Wahrscheinlichkeit, dass DDS ernsthafte Jitter und Verzerrungen verursachen kann. TrueArb generiert Arbiträrwellenformen Punkt für Punkt und überspringt keinen Punkt, so dass es alle Details der Wellenform wie definiert rekonstruieren kann.
Leistungsstarke Fähigkeit zur Erzeugung von Arbiträrwellen
Bietet eine Sequenzwiedergabefunktion, um verschiedene Prüfanforderungen problemlos zu erfüllen. Die maximale Speichertiefe für Wellenformen erreicht 8 Mpts/Kanal.
Funktion zur Wiedergabe von Sequenzen
Einfaches Einstellen der Anzahl der Zykluszeiten für jede Wellenform und der Reihenfolge der Wellenformwiedergabe. Drei Betriebsarten: kontinuierlich, Burst und einzeln. Drei Triggerquellen sind verfügbar: „intern“, ‚extern‘ und ‚manuell‘.
Integrierte Multi-Impuls-Ausgangsfunktion
Die eingebaute Doppelimpuls-Ausgangsfunktion, kombiniert mit dem Siglent-Oszilloskop, kann schnell die Schaltparameter und dynamischen Eigenschaften von Leistungsgeräten messen, ohne dass eine Host-Computer-Software erforderlich ist.
PRBS-Musterausgabe
Bietet PRBS3 ~ PRBS32 Mehrfachmusterausgänge, die Rate ist beliebig einstellbar zwischen 10-6 bps ~ 40 Mbps, und die Flanke ist beliebig einstellbar zwischen 10 ns ~ 1us.
Modulation
Umfangreiche Modulationsfunktionen, die die gängigen AM/DSB-AM/ FM/ PM/ ASK/ FSK/ PSK/ PWM-Modulationsverfahren unterstützen. Optionale interne und externe Modulationsquellen.
Burst
Unterstützt zwei Burst-Modi: N-Zyklus und Gating.
Drei Triggerquellen sind verfügbar: intern, extern und manuell.
Sweep
Unterstützt zwei Sweep-Modi, Frequenz und Amplitude, zur einfachen Durchführung von Frequenz- und Amplituden-Sweep-Tests.
Frequenzzähler
Hochpräziser Frequenzzähler, der den Frequenzbereich von 0,1Hz~200MHz prüfen kann.
Eingebauter WebServer
Unterstützt die Gerätesteuerung über einen Webbrowser, so dass Prüfaufgaben aus der Ferne erledigt werden können.
Technische Daten
| Modellvergleich |  SDG1022X Plus |  SDG1032X Plus |  SDG1062X Plus |
|---|---|---|---|
| Maximale Ausgangsfrequenz | 25 MHz | 30 MHz | 60 MHz |
| Anzahl der Kanäle | 2 | 2 | 2 |
| Abtastrate | 1 GSa/s (4X Interpolation) | 1 GSa/s (4X Interpolation) | 1 GSa/s (4X Interpolation) |
| Vertikale Auflösung | 16bits | 16bits | 16bits |
| Beliebige Wellenformlänge | 8 Mpts/CH | 8 Mpts/CH | 8 Mpts/CH |
| Maximale Amplitude | ±10 V | ±10 V | ±10 V |
| Display | 4.3” display, 480 x 272 x RGB | 4.3” display, 480 x 272 x RGB | 4.3” display, 480 x 272 x RGB |
| Interface | Standard: USB Host, USB Device, LAN Optional: GPIB (USB-GPIB adaptor) | Standard: USB Host, USB Device, LAN Optional: GPIB (USB-GPIB adaptor) | Standard: USB Host, USB Device, LAN Optional: GPIB (USB-GPIB adaptor) |
