Beschreibung

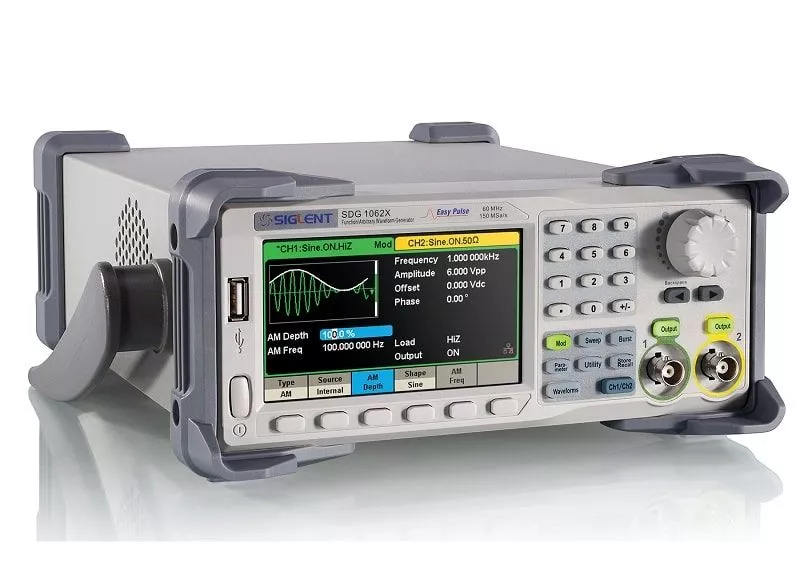

Das SDG1032X von Siglent ist ein zweikanaliger Funktionsgenerator mit einer Bandbreite von 30 MHz.
Features
- Zweikanalig, mit einer Bandbreite von bis zu 30 MHz und einer Amplitude von bis zu 20 Vpp
- 150 MSa/s Abtastrate, 14 Bit vertikale Auflösung und 16 kpts Signallänge
- Die innovative EasyPulse-Technologie, die in der Lage ist, Impulswellenformen mit geringerem Jitter zu erzeugen, bietet eine breite Palette und extrem hohe Präzision bei der Einstellung der Impulsbreite und der Anstiegs-/Abfallzeiten
- Die innovative TrueArb-Technologie unterstützt benutzerdefinierte Wellenformen von 2 bis 16 kpts und benutzerdefinierte Abtastraten von 1 μSa/s bis 30 MSa/s
- Spezielle Schaltung für Rechteckwellenfunktion, kann Rechteckwellen bis zu 60 MHz mit Jitter von weniger als 300 ps + 0,05 ppm Periode erzeugen
- Viele analoge und digitale Modulationsarten: AM, DSB-AM, FM, PM, FSK, ASK, PSK und PWM
- Sweep- und Burst-Funktionen
- Oberschwingungsgenerator-Funktion
- Funktion zum Kombinieren von Wellenformen
- Hochpräziser Frequenzzähler
- Standardschnittstellen: USB Host, USB Device (USBTMC), LAN (VXI-11)
- Optionale Schnittstelle: GPIB
- 4,3” TFT-LCD-Display
Hardwaredetails
Der SDG1000X von SIGLENT ist eine Serie von Zweikanal-Funktions-/Arbiträrsignalgeneratoren mit Spezifikationen, die eine maximale Bandbreite von bis zu 60 MHz, eine Abtastrate von 150 MSa/s und eine vertikale Auflösung von 14 Bit umfassen. Die proprietäre EasyPulse & TrueArb- Technik hilft, die Schwächen herkömmlicher DDS-Generatoren bei der Erzeugung von Impulswellenformen zu beheben, und der spezielle Rechteckgenerator ist in der Lage, Rechteckwellenformen mit einer Frequenz von bis zu 60 MHz mit geringem Jitter zu erzeugen. Mit diesen Vorteilen kann das SDG1000X Benutzern eine Vielzahl von High-Fidelity-/Low-Jitter-Signalen bieten und gleichzeitig die wachsenden Anforderungen einer Vielzahl komplexer und vielfältiger Anwendungen erfüllen.
Produkthighlights
Oberschwingungsfunktion
Es können bis zu 16 Harmonische erzeugt werden. Amplitude und Phase jeder Harmonischen können unabhängig voneinander eingestellt werden
Kombinieren von Wellenformen
Kann die Wellenformen von 2 Kanälen intern kombinieren und bietet flexiblere Werkzeuge zum Generieren komplexer Wellenformen.
Arbiträrwellenform-Software EasyWave
EasyWave ist ein leistungsstarkes Softwareprogramm zur Bearbeitung von Arbiträrwellenformen, das mehrere Möglichkeiten zur Generierung von Arbiträrwellenformen unterstützt, z .
Burst
Zwei Burst-Modi, „N-Zyklus“ und „Gated“. Die Burst-Quelle kann als „Intern“, „Extern“ oder „Manuell“ konfiguriert werden.
Identische Dual-Ausgangskanäle mit hoher Leistung
Kann große Signale bei hohen Frequenzen ausgeben. zweikanalig, 20 Vss Amplitude können bei bis zu 10 MHz garantiert werden.
Modulation
Mehrere Modulationsarten: AM, DSB-AM, FM, PM, FSK, ASK, PSK und PWM. Die Modulationsquelle kann als „Intern“ oder „Extern“ konfiguriert werden.
Sweep
Zwei Sweep-Modi, „Linear“ und „Log“. Zwei Sweep-Richtungen „Up“ und „Down“ und drei Sweep-Quellen „Internal“, „External“
und „Manual“
Frequenzzähler
Hochpräziser Frequenzzähler mit einem Eingangsfrequenzbereich von 0,1 Hz bis 200 MHz.
Hochleistungs-Rechteckwellen
Hochleistungs-RechteckwellenDer Square des SDG1000X profitiert von einer speziellen Schaltung zur Erzeugung von Rechteckwellen und durchbricht die Bandbreitenbarriere von 60 MHz und
erreicht Anstiegs-/Abfallzeiten von weniger als 4,2 ns und Frequenzen von bis zu 60 MHz.
Innovative TrueArb-Technologie
Für arbiträre Wellenformen bietet TrueArb nicht nur alle Vorteile des herkömmlichen DDS, sondern eliminiert auch die Wahrscheinlichkeit, dass DDS ernsthaften Jitter und Verzerrungen verursacht. TrueArb generiert willkürliche Wellenformen Punkt für Punkt, überspringt niemals einen Punkt, sodass alle Details der Wellenform wie definiert rekonstruiert werden können.
Ausgang mit geringer Verzerrung
Bei 0 dBm Ausgang beträgt die THD (Total Harmonic Distortion) weniger als 0,075 %. Oberschwingungen und Nebenwellen liegen über die gesamte Bandbreite unter -40 dBc.
Innovative EasyPulse-Technologie
Wenn eine Pulse-Wellenform von einem gewöhnlichen DDS-Generator erzeugt wird, kommt es zu einem Eintakt-Jitter, wenn die Abtastrate kein
ganzzahliges Vielfaches der Ausgangsfrequenz ist. Die SDG1000X EasyPulse-Technologie überwindet erfolgreich diese Schwäche in DDS-
Designs und hilft, Pulswellenformen mit geringem Jitter zu erzeugen.
