Beschreibung

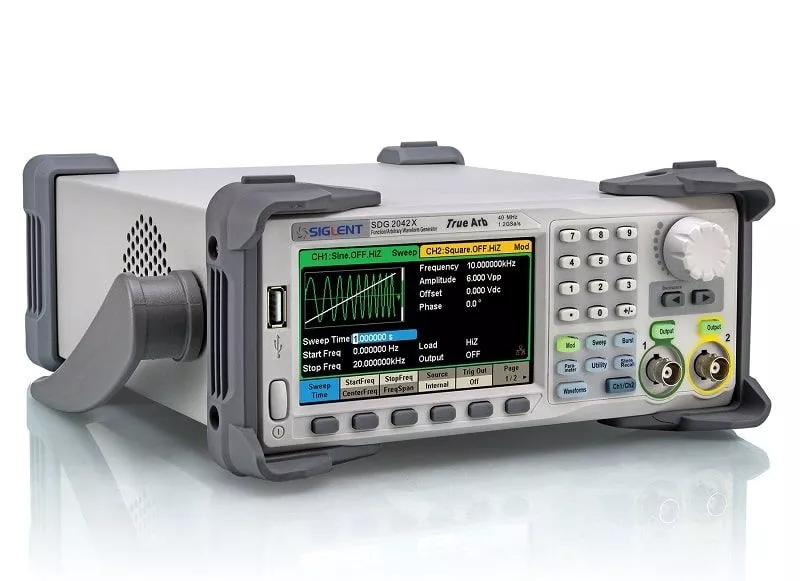

Das SDG2042XX von Siglent ist ein zweikanaliger Funktionsgenerator mit einer Bandbreite von 40 MHz.
Features
- Zweikanal, 40 MHz maximale Bandbreite, 20 Vpp maximale Ausgangsamplitude, High-Fidelity-Ausgang mit 80 dB Dynamikbereich
- Leistungsstarkes Abtastsystem mit 1,2 GSa/s Abtastrate und 16 Bit vertikaler Auflösung. Kein Detail in Ihren Wellenformen geht verloren
- Die innovative TrueArb-Technologie unterstützt benutzerdefinierte Wellenformen von 8 bis 8 Mpts und benutzerdefinierte Abtastraten von 1 μSa/s bis 75 MSa/s
- Großes Touchscreen-Display
- Kombinieren Sie einfach Wellenformen über einen einzigen Ausgang, einschließlich Rauschen und Arbiträrwellenformen
- Die innovative EasyPulse-Technologie, die in der Lage ist, Rechteck- oder Impulswellenformen mit geringerem Jitter zu erzeugen, bietet einen großen Bereich und extrem
hohe Präzision bei der Einstellung der Impulsbreite und der Anstiegs-/Abfallzeiten - Viele analoge und digitale Modulationsarten: AM, DSB-AM, FM, PM, PSK, FSK, ASK und PWM
- Sweep- und Burst-Funktion, Harmonics-Modus unterstützt
- Hochpräziser Frequenzzähler
- Standardschnittstellen: USB-Gerät, USB-Host, LAN (VXI-11) und GPIB (optional)
- 4,3-Zoll-Touchscreen-Display für eine einfachere Bedienung

Hardwaredetails
Der SDG2000X von SIGLENT ist eine Serie von Zweikanal-Funktions-/Arbiträrwellenformgeneratoren mit Spezifikationen von bis zu 120 MHz maximaler Bandbreite, 1,2 GSa/s Abtastrate und 16 Bit vertikaler Auflösung. Die proprietären TrueArb- und EasyPulse-Techniken helfen, die Schwächen herkömmlicher DDS-Generatoren bei der Erzeugung von Arbiträr-, Rechteck- und Impulswellenformen zu beheben. Mit den oben genannten Vorteilen kann SDG2000X Benutzern eine Vielzahl von Signalen mit hoher Wiedergabetreue und geringem Jitter bieten, die den wachsenden Anforderungen komplexer und umfangreicher Anwendungen gerecht werden.
Produkthighlights

Sweep-Funktion
Unterstützt sowohl logarithmische als auch lineare Sweep-Modi, „Up“- und „Down“-Sweep. Drei Triggerarten: Intern, Extern und Manuell

Frequenzzählerfunktion
Hochpräziser Frequenzzähler mit einem Eingangsfrequenzbereich von 0,1 Hz bis 200 MHz.

4,3-Zoll-High-Definition-Touchscreen
Das 4,3-Zoll-Touchscreen-Display macht die Bedienung viel komfortabler.

Analoge Kanalleistung
Die Bandbreite analoger Kanäle ist größer als 120 MHz, indem ein Frequenzgangtest mit weißem Rauschen durchgeführt wird.

TrueArb Technologie
Mit der TrueArb-Technologie von SIGLENT behält der Generator die Vorteile der DDS-Technologie bei und behebt die gravierenden Schwächen des DDS-Jitters und der Verzerrung. Da die TrueArb-Technologie Punkt für Punkt eine beliebige Wellenform erzeugt, wird jeder Datenpunkt verwendet, um das gespeicherte Ausgangssignal zu erzeugen.

EasyPulse-Technologie
Wenn eine Rechteck-/Puls-Wellenform von DDS erzeugt wird, kommt es zu einem Eintakt-Jitter, wenn die Abtastrate kein ganzzahliges Vielfaches der Ausgangsfrequenz ist. Die SDG2000X EasyPulse-Technologie überwindet erfolgreich diese Schwäche in DDS-Designs und hilft, Rechteck-/Puls-Wellenformen mit geringem Jitter zu erzeugen.

Hochleistungs-Probenahmesystem
Das SDG2000X profitiert von einem 1,2 GSa/s- und 16-Bit-Sampling-System und erreicht eine extrem hohe Genauigkeitsleistung sowohl im Zeitbereich als auch in der Amplitude, was zu genauer rekonstruierten Wellenformen und geringerer Verzerrung führt.

EasyWave-Bearbeitungssoftware
EasyWave ist eine leistungsstarke Software zur Bearbeitung beliebiger Wellenformen, die mehrere Möglichkeiten zur Erzeugung willkürlicher Wellenformen unterstützt, z.

Modulationsfunktionen
Unterstützung für AM, FM, PM, FSK, ASK, DSB – AM bietet eine Vielzahl von analogen und digitalen Modulationsmodi, „interne“ und „externe“ Modulation.

Burst-Funktion
Zwei Burst-Modus: „N-Zyklus“- und „Gated“-Steuerung. Interne und externe Modulation verfügbar.
