Beschreibung

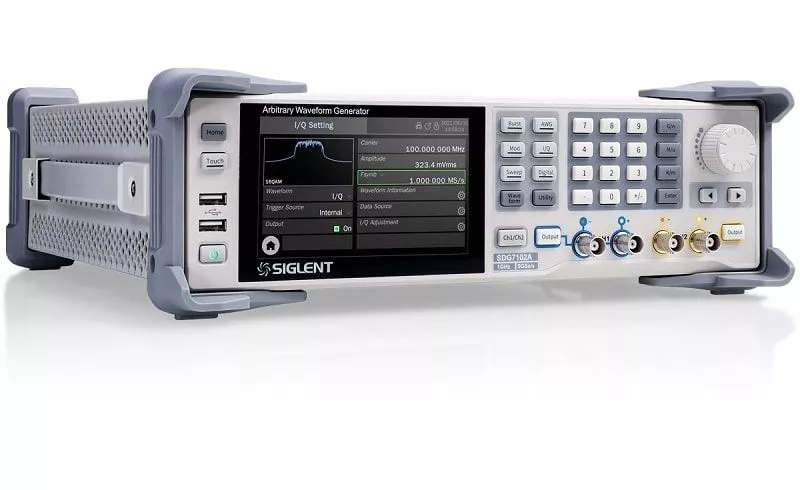

Das SDG7032A kann Arbiträrwellenformen Punkt für Punkt mit einer maximalen Abtastrate von 2,5 GSa/s und Vektorsignale mit maximal 500 MS/s erzeugen. Weiter erzeugt der Siglent SDG7032A eine Vielzahl von Signalen, wie z. B. kontinuierliche Wellen, Pulse, Rauschen, PRBS-Muster und einen digitalen 16-Bit-Bus. Der Siglent SDG7032A unterstützt die Erzeugung komplexer Signale wie Modulation, Wobbeln, Bursting und zweikanaliges Kopieren/Koppeln/Verfolgen und Überlagerung. Die Ausgänge sind differentiell/single-ended und unterstützen einen maximalen Ausgangsbereich von ± 24 V. Das Gerät kann eine große Amplitude bei hohen Frequenzen gewährleisten. Dadurch wird bei einigen Anwendungen ein externer Leistungsverstärker überflüssig und ein breiteres Spektrum an Anforderungen erfüllt.
Die SDG7000A Serie integriert mehrere Wellenformgeneratorfunktionen von DC bis zu kontinuierlichen Wellen bis zu 1 GHz, die in einigen Anwendungen HF-Signalgeneratoren ersetzen können. Er verwendet die TrueArb-Technologie von Siglent zur Erzeugung von Punkt-für-Punkt-Arbiträrsignalen, die vom Benutzer einstellbare Ausgangsabtastraten von 0,01 Sa/s bis 2,5 GSa/s mit hervorragender Jitter-Performance und die Erzeugung von I/Q-Vektorsignalen ermöglicht. Das mit einer maximal einstellbaren Bandbreite von mehr als 500 MHz. Mit den Vorteilen der EasyPulse-Architektur von Siglent kann ein jitterarmer Puls mit einer minimalen Pulsbreite von 1 ns erzeugt werden. Der Siglent SDG7032A verfügt außerdem über einen Gaußschen Rauschausgang mit einstellbarer Bandbreite, Pseudo-Zufallscodegenerierung, einen optionalen 16-Kanal-Digitalsignalausgang zur Synthese digitaler Kommunikation und vieles mehr.
Features
- Erzeugt Low-Jitter-Impulse mit 1 ns Mindestimpulsbreite Breite und 500 ps minimaler Flanke
- Bis zu 1 GHz Bandbreite und weißes Gaußsches Rauschen mit einstellbarer Bandbreite
- PRBS bis zu 312,5 Mbps
- LVTTL- und LVDS-Digitalbusoptionen für Digitalsignale bis zu 1 Gbit/s
- Beinhaltet gängige analoge/digitale Modulationsarten, Wobbeln und Bursting-Funktionen
- Erweiterte Funktionen für den Zweikanalbetrieb: Verfolgung, Kopplung und Kopieren zwischen den Kanälen
- Zweikanalige Überlagerungsfunktion
- Gegenseitige Modulation zwischen den Kanälen
- Der 24-Vpp-Analogausgang wird mit einem Offset von ± 12 Vdc überlagert, um einen maximalen Ausgangsbereich von ± 24 V (48 V) zu erreichen
- Hochpräziser Frequenzzähler
- Kapazitiver 5-Zoll-Touchscreen mit einer Auflösung von 800×480
- Externe Maus- und Tastaturbedienung
- WebServer zur Fernsteuerung der Geräte ohne Download von Software
- Inklusive 10 MHz In, 10 MHz Out, Trigger In/Out und Marker Sync Anschlüsse
- Vollständiges SCPI-Befehlshandbuch für die einfache Integration in Testsysteme
Hardwaredetails
Der SDG7000A ist ein Zweikanal-Funktionsgenerator (Arbitrary Waveform Generator) mit einer Bandbreite von bis zu 1 GHz, einer maximalen Abtastrate von 5 GSa/s und einer vertikalen Auflösung von 14 Bit.
Produkthighlights
Wide Range Amplitudenausgang
Die SDG7000A Funktionsgeneratoren Serie bietet einen 24 Vss Analogausgang, überlagert mit ± 12 Vdc Offset & einen maximalen Ausgangsbereich von ± 24 V (48 V).
High Speed
Die Mindestimpulsbreite von 1 ns kann bei jeder Frequenz erzeugt werden. Die Pulsbreite kann in Schritten von 10 ps fein eingestellt werden.
Flexible Edge
Einstellbare Feinschrittauflösung bis 100 ps. Die minimale Flanke beträgt 500 ps und kann bei jeder Frequenz erzeugt werden. Die ansteigende/abfallende Flanke ist einstellbar und kann zur Erzeugung asymmetrischer Impulsformen verwendet werden.
Geringer Jitter
Geringer Jitter Wenn eine Square/Pulse-Wellenform mit herkömmlichen DDS erzeugt wird, kann es zu zusätzlichem Jitter kommen, wenn die Abtastrate kein ganzzahliges Vielfaches der Ausgangsfrequenz ist.Die EasyPulse-Technologie überwindet diese Schwachstelle in DDS-Designs und hilft, Square/Pulse-Wellenformen mit geringem Jitter zu erzeugen.
Hervorragende Erzeugung beliebiger Wellenformen
Der AWG-Modus verwendet SIGLENTs innovative TrueArb-Technologie, die eine einstellbare Abtastrate von 0,01 Sa/s bis 2,5 GSa/s und einen Jitter von weniger als 20 ps bietet. Die flexible Plattform bietet außerdem Zero-Order-Hold-, Linear- und Sinc-Interpolationsmethoden für mehr Flexibilität bei der Erstellung komplexer Wellenformen. Der SDG7000A unterstützt bis zu 1024 Arbiträrwellen-Segmente, von denen jedes mit maximal 65535 Wiederholungen eingestellt werden kann.
Multifunktionaler Wellenformgenerator
Die SDG7000A Serie integriert mehrere Wellenformgeneratorfunktionen von DC bis zu kontinuierlichen Wellen bis zu 1 GHz, die in einigen Anwendungen HF-Signalgeneratoren ersetzen können. Er verwendet Siglents TrueArb-Technologie zur Erzeugung von Punkt-für-Punkt-Arbiträrsignalen, die vom Benutzer einstellbare Ausgangsabtastraten von 0,01 Sa/s bis 2,5 GSa/s mit hervorragender Jitter-Performance und die Erzeugung von I/Q-Vektorsignalen mit einer maximal einstellbaren Bandbreite von mehr als 500 MHz ermöglicht.
