Beschreibung

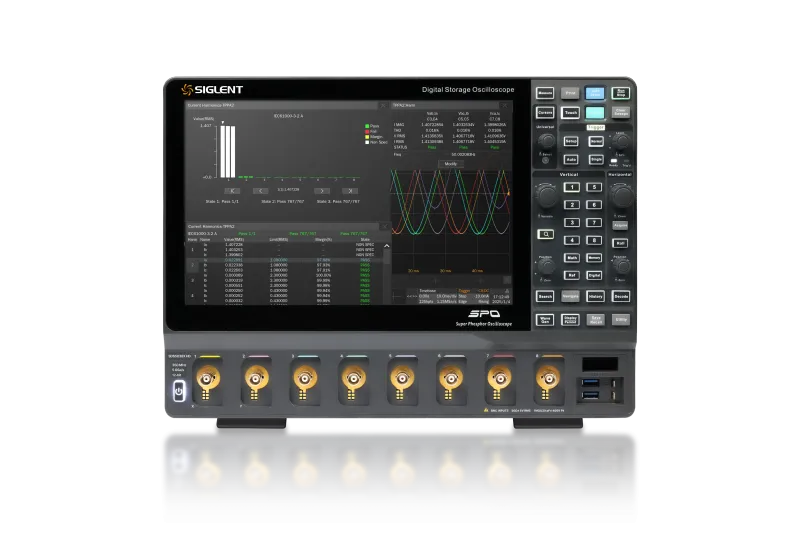

Bei dem SDS5038X HD mit 12 Bit-Auflösung handelt es sich um ein digitales Speicheroszilloskop mit einer Bandbreite von 350 MHz und 8 Kanäle. Das Gerät bietet eine maximale Aufzeichnungslänge von 2,5 Gpts/Kanal und eine Abtastrate von 5 GSa/s. Die Siglent SPO-Technologie ermöglicht eine Erfassungsrate von 650.000 wfm/s mit 256-stufiger Intensitätsabstufung.

Features

8 analoge Kanäle + 1 externer Trigger
350 MHz Bandbreite mit bis zu 5 GSa/a Abtastrate
12 Bit-ADC
Geringes Grundrauschen: 140 μVrms bei 1 GHz Bandbreite
SPO-Technologie
Wellenformerfassungsraten von bis zu 160.000 wfm/s (Normalmodus) und 650.000 wfm/s (Sequenzmodus)
Unterstützt 256-Stufen-Intensitätsabstufung und Farbtemperatur-Anzeigemodi
Bis zu 2,5 Gpts/Kanal Wellenformlänge
Digitales Triggersystem
Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay and Video (HDTV unterstützt). Zone Trigger vereinfacht erweitertes Triggern
Serielle Bus-Triggerung und -Decoder, unterstützt Protokolle wie I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester und ARINC429
Funktion zur Aufzeichnung historischer Wellenformen, die maximale aufgezeichnete Wellenformlänge beträgt 170.000 Frames
Automatische Messungen von über 60 Parametern, unterstützt Statistiken mit Histogramm, Spur, Trend, Gating-Messung und Messungen von mathematischen, historischen und Speicherspuren
Umfangreiche Datenanalysefunktionen wie Suchen, Navigieren, Digitalvoltmeter, Zähler, Wellenformhistogramm, Bode-Diagramm, Leistungsanalyse und Doppelimpulstest
Hardwarebasierter Hochgeschwindigkeitsdurchschnitt, hohe Auflösung; Hardwarebasierte Hochgeschwindigkeitsmaskentestfunktion mit Maskeneditor-Tool zum Erstellen benutzerdefinierter Masken
Externer 50 MHz Wellenformgenerator wird unterstützt
Zu den Schnittstellen gehören: 1 x USB-Host 3.0, USB 2.0-Host, USB 3.0-Gerät (USBTMC), 1000M LAN, HDMI, externer Trigger-Eingang, Aux-Ausgang (Pass/Fail, Trigger-Ausgang), 10 MHz-Eingang, 10 MHz-Ausgang
Der integrierte Webserver ermöglicht die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers. Unterstützt SCPI-Fernsteuerungsbefehle
Unterstützt externe Maus und Tastatur

Hardwaredetails

Der digitale Trigger zeichnet sich durch hohe Empfindlichkeit und geringen Jitter aus und unterstützt Smart Trigger sowie serielle Dekodierung. Tools wie die Aufzeichnung historischer Wellenformen, Such- und Navigationsfunktionen, Maskentest, Bode-Diagramm und Leistungsanalyse ermöglichen die Erfassung, Speicherung und Analyse erweiterter Wellenformaufzeichnungen. Eine beeindruckende Palette an Mess- und Mathematikfunktionen sowie serielle Dekodierung gehören ebenfalls zu den Merkmalen. Der SDS5000X HD verfügt über einen kapazitiven 12,1-Zoll-Touchscreen und unterstützt Multi-Touch-Gesten. Durch das benutzerfreundliche UI-Design kann die Betriebseffizienz erheblich verbessert werden.

Produkthighlights

Analyse der Einschaltsequenz

Durch die Prüfung der Einschaltsequenz wird sichergestellt, dass die Signale von verschiedenen Schaltkreismodulen dem richtigen Timing folgen, um Konflikte zu vermeiden und die Systemstabilität zu gewährleisten. Mit zunehmender Komplexität der Schaltungen steigen auch die Anforderungen an die Einschaltprüfung. Das SDS5000L erfasst den gesamten Einschaltvorgang aller relevanten Signale in einer einzigen Erfassung, wodurch die Messzeit verkürzt, die Effizienz verbessert und die durch wiederholte Prüfungen verursachten Fehler minimiert werden. Bei komplexen Schaltungen mit 8 Stromschienen ermöglicht diese Fähigkeit One-Shot-Messungen.

Dreiphasige Leistungsanalyse

Die Verwendung eines 8-Kanal-Oszilloskops für die dreiphasige Stromanalyse ermöglicht den gleichzeitigen Anschluss an alle Phasen. Es misst synchron dreiphasige Spannungs- und Stromsignale und erfasst so präzise Wellenformen und Parameter in Echtzeit. Mit der Fast-Fourier-Transformationsfunktion (FFT) führen die Mehrkanal-Oszilloskope eine Oberschwingungsanalyse von dreiphasigen Signalen durch. Die optionale dreiphasige Analysesoftware unterstützt die Prüfung von Vektordiagrammen für Motoren, die Bewertung der Netzqualität, die Analyse der Restwelligkeit und die Bewertung des Wirkungsgrads.

Komplette Lösung zum Testen von Halbleitern mit breiter Bandlücke

Die Markteinführung der neuesten 8-Kanal-Oszilloskope und optisch isolierten Tastköpfe von Siglent vervollständigt das letzte Teil des Halbleitertestpuzzles für breite Bandlücken. Das SDS5000L erreicht eine Anstiegszeit im Pikosekundenbereich (ps) und erfasst schnell schaltende Wellenformen von Siliziumkarbid- (SiC) und Galliumnitrid- (GaN) Bauteilen. Er analysiert transiente Spannungs- und Stromänderungen während des Schaltens sowie Merkmale wie Überschwingen und Klingeln, um das Schaltungsdesign und die Signalintegrität zu optimieren.

Produktvideo

Einführung - SDS5000X HD

Technische Daten

Gerätespezifikation	Kanäle	Bandbreite	Echtzeit Abtastrate	Erfassungsrate	Speichertiefe
SDS5034X HD	4 + EXT	350 MHz	5 GSa/s	650,000 wfm/s	2,5 Gpts
SDS5054X HD	4 + EXT	500 MHz	5 GSa/s	650,000 wfm/s	2,5 Gpts
SDS5104X HD	4 + EXT	1 GHz	5 GSa/s	650,000 wfm/s	2,5 Gpts
SDS5036X HD	6 + EXT	350 MHz	5 GSa/s	650,000 wfm/s	2,5 Gpts
SDS5056X HD	6 + EXT	500 MHz	5 GSa/s	650,000 wfm/s	2,5 Gpts
SDS5106X HD	6 + EXT	1 GHz	5 GSa/s	650,000 wfm/s	2,5 Gpts
SDS5038X HD	8 + EXT	350 MHz	5 GSa/s	650,000 wfm/s	2,5 Gpts
SDS5058X HD	8 + EXT	500 MHz	5 GSa/s	650,000 wfm/s	2,5 Gpts
SDS5108X HD	8 + EXT	1 GHz	5 GSa/s	650,000 wfm/s	2,5 Gpts
