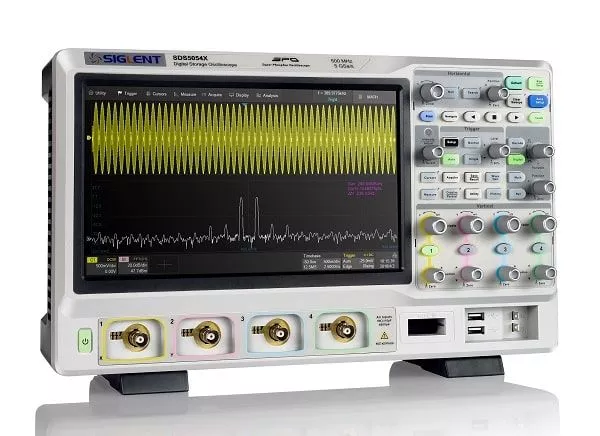

Das Siglent SDS5034X Speicheroszilloskop besitzt eine Bandbreite von 350-MHz und 4 analoge Kanäle. Es hat eine maximale Abtastrate von 5 GSa/s und eine Speichertiefe von 250 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den schnellen Zugriff auf die am häufigst benötigten Funktionen.
Features
- Modell mit 350 MHz mit Echtzeit-Abtastrate von bis zu 5 GSa / s
- 4 Kanäle + EXT
- SPO-Technologie
- Signalerfassungsraten bis zu 110.000 Wfm / s (normaler Modus) und 480.000 Wfm / s (Sequenzmodus)
- Unterstützt 256 Intensitätsstufen und Farbtemperatur-Anzeigemodi
- Rekordlänge bis zu 250 Mpts
- Digitales Auslösesystem
- Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Intervall, Dropout, Pattern, Qualified und Video (HDTV unterstützt). Die Auslösezone (Triggerzone) vereinfacht das erweiterte Auslösen
- Serial Bus Triggering und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B
- Geringes Hintergrundrauschen, unterstützt Spannungsskalen von 0,5 mV / div bis 10 V / div
- Segmentierter Erfassungsmodus (Sequenz), der die maximale Datensatzlänge in mehrere Segmente (bis zu 100.000) entsprechend den vom Benutzer festgelegten Auslösebedingungen mit einer sehr kurzen Totzeit zwischen den Segmenten unterteilt, um das Qualifizierungsereignis zu erfassen
- History Waveform Record (History) -Funktion, die maximale Länge der aufgezeichneten Signalkurve beträgt 100.000 Frames
- Automatische Messfunktion für 39 Parameter, unterstützt Statistiken mit Histogramm, Gating-Messung, Math-Messung, History-Messung und Ref-Messung
- 25 MHz-Funktions- / Arbiträrsignalgenerator, eingebaute mehrere vordefinierte Signalverläufe
- Großes 10,1-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 * 600; Der kapazitive Touchscreen unterstützt Multi-Touch-Gesten
- Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11, Telnet, Buchse, Web), Pass / Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA-Ausgang
- Der integrierte Webserver unterstützt die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers
- Unterstützt SCPI-Fernbedienungsbefehle
Hardwaredetails
Die SDS5000X-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Signalerfassungsrate von bis zu 110.000 Wfm / s (Normalmodus, bis zu 480.000 Wfm / s im Sequenzmodus). Es verfügt auch über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsfähige Triggermodi, einschließlich der Triggerung über den seriellen Bus. Die Aufzeichnung von Verlauf der Signalkuren, die Sequenzerfassung und das Suchen und Navigieren, ermöglicht das Erfassen, Speichern und Analysieren erweiterter Signalkurven.
Ein beeindruckendes Spektrum an Mess- und Berechnungsfunktionen, Optionen für einen 25-MHz-Arbiträrsignalgenerator sowie serielle Dekodierung sind ebenfalls bereits in der SDS5000X Serie enthalten . Der 10,1 "große kapazitive Touchscreen mit Touchscreen unterstützt Multi-Touch-Gesten. Die SDS5000X-Serie unterstützt auch die Maus- und externe Tastatursteuerung.
Produkthighlights
Erweiterte mathematische Funktion
Zusätzlich zu den herkömmlichen Operationen (+, -, X, /) werden FFT-, Integrations-, Differenzial- und Quadratwurzeloperationen unterstützt. Mathematik in Mathematik ist für komplexere Operationen verfügbar
Hardware-basierte Durchschnitts- und Eres-Erfassung
Die Erfassungsmodi Average und Eres (Enhanced Resolution) basieren auf einer Hardwarebasis, sodass die Wellenformen schneller erfasst werden können
Web control
Mit dem neuen eingebetteten Webserver können Benutzer das Oszilloskop von einer einfachen Webseite aus steuern. Dies bietet wunderbare Möglichkeiten zur Remote-Fehlerbehebung und -überwachung.
Signalkurven Histogramm
Die Wellenform-Histogrammfunktion bietet eine statistische Ansicht der Wellenform in horizontaler und vertikaler Richtung
Serial Bus Decodierung
Zeigen Sie die dekodierten Zeichen über die Ereignisliste an. Busprotokollinformationen können schnell und intuitiv in Tabellenform angezeigt werden. Unterstützt werden I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B
Sequence Mode
Die segmentierte Speichersammlung speichert den Signalverlauf in mehreren Speichersegmenten (bis zu 100.000), und jedes Segment speichert eine getriggerte Signalwelle sowie die Totzeitinformation. Die Totzeit zwischen den Segmenten kann bis zu 2 μs betragen. Alle Segmente können mit der History-Funktion abgespielt werden
Suchen und Navigieren
Der SDS5000X kann nach vom Benutzer angegebenen Ereignissen in einem Frame suchen. Mit der Suche markierte Ereignisse können mit Navigate automatisch abgerufen werden. Es kann auch nach Zeit (Verzögerungsposition) und Verlaufsbildern navigiert werden
Aufzeichnungslängen bis zu 250 Mpts/ch
Mithilfe der hardwarebasierten Zoom-Technik und einer Aufzeichnungslänge von bis zu 250 Mpts können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen, und dann schnell zoomen, um sich auf den Bereich von Interresse zu konzentrieren.
Parameter Statistics Funktion
Die Statistik zeigt den aktuellen Wert, den Maximalwert, den Minimalwert, die Standardabweichung und den Mittelwert von bis zu 5 Parametern gleichzeitig an. Ein Histogramm zeigt die Wahrscheinlichkeitsverteilung eines Parameters an.
History Mode
Die Verlaufsfunktion kann bis zu 100.000 Frames von Wellenformen aufnehmen. Die Aufzeichnung wird automatisch ausgeführt, sodass der Kunde den gespeicherten Singalverlauf jederzeit wiedergeben kann, um ungewöhnliche Ereignisse zu beobachten und den Bereich von Interesse mithilfe der Cursor und Messungen schnell zu lokalisieren.
Hardware-basierende High Speed Mask Test Funktion
Der SDS5000X verfügt über eine hardwarebasierte Maskentestfunktion, die pro Sekunde bis zu 110.000 Pass / Fail-Entscheidungen ausführt. Benutzerdefinierte Testvorlagen können einfach erstellt werden, um Vergleiche mit Ablaufverfolgungsmasken bereitzustellen, sodass sie sich für die Langzeitsignalüberwachung oder für automatisierte Fertigungslinienprüfung eignet
Bis zu 110,000 wfm/s Update Rate der Signalkurve
Mit einer Signalkurven-Aktualisierungsrate von bis zu 110.000 Wfm / s kann das Oszilloskop ungewöhnliche Ereignisse oder Ereignisse mit geringer Wahrscheinlichkeit problemlos erfassen. Im Sequenzmodus kann die Signalerfassungsrate 480.000 Wfm / s erreichen
Digitale Voltmeter Funktion
4-digit Voltmeter und 7-digit Frequenzzähler. Jeder analoge Kanal kann als Quelle ausgewählt werden. Balken-, Histogramm- und Trenddiagramme werden unterstützt
Trigger Zone
Die Triggerzone ist für die erweiterte Triggerung verfügbar
Multiple Trigger Funktionen
Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern, qualifiziertes und serielles Triggern
Technische Daten
| Gerätespezifikation |  SDS5054X | SDS5034X | SDS5104X |
|---|---|---|---|
| Bandbreite | 500 MHz | 350 MHz | 1 GHz |
| Kanäle | 4+EXT | 4+EXT | 4+EXT |
| maximale Abtastrate | 5 GSa/s (single Channel) 2,5 GSa/s (dual Channel) | 5 GSa/s (single Channel) 2,5 GSa/s (dual Channel) | 5 GSa/s (single Channel) 2,5 GSa/s (dual Channel) |
| Signalerfassungsrate | 110,000 wfm/s (normal mode) 480,000 wfm/s (sequence mode) | 110,000 wfm/s (normal mode) 480,000 wfm/s (sequence mode) | 110,000 wfm/s (normal mode) 480,000 wfm/s (sequence mode) |
| Speichertiefe | 250 Mpts (single Channel) 125 Mpts (dual channel) | 250 Mpts (single Channel) 125 Mpts (dual channel) | 250 Mpts (single Channel) 125 Mpts (dual channel) |
| Display | 10,1 Zoll LCD "1024*600" | 10,1 Zoll LCD "1024*600" | 10,1 Zoll LCD "1024*600" |
