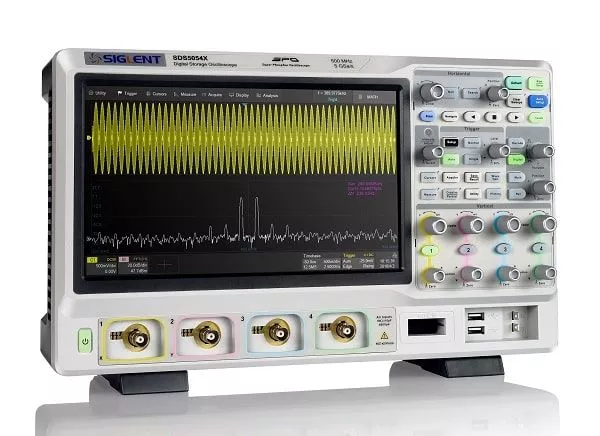

Siglent SDS5054X Oszilloskop

Das SDS5054X Oszilloskop von Siglent besitzt eine Bandbreite von 500 MHz, sowie 4 analoge Kanäle

4.959,00 €*

  • 3 Jahre Garantie

Versandkostenfrei

Auf Lager, Lieferzeit: 1 -3 Tage

Weitere Informationen
Modell

Angebot anfordern
Produktnummer: SDS5054X
Hersteller: Siglent

Beschreibung

Das Siglent SDS5054X Speicheroszilloskop besitzt eine Bandbreite von 500-MHz und 4 analoge Kanäle. Es hat eine maximale Abtastrate von 5 GSa/s und eine Speichertiefe von 250 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den schnellen Zugriff auf die am häufigst benötigten Funktionen.

Features

  • Modell 500 MHz mit Echtzeit-Abtastrate von bis zu 5 GSa / s
  • 4 Kanäle + EXT
  • SPO-Technologie
  • Signalerfassungsraten bis zu 110.000 Wfm / s (normaler Modus) und 480.000 Wfm / s (Sequenzmodus)
  • Unterstützt 256 Intensitätsstufen und Farbtemperatur-Anzeigemodi
  • Rekordlänge bis zu 250 Mpts
  • Digitales Auslösesystem
  • Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Intervall, Dropout, Pattern, Qualified und Video (HDTV unterstützt). Die Auslösezone (Triggerzone) vereinfacht das erweiterte Auslösen
  • Serial Bus Triggering und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B
  • Geringes Hintergrundrauschen, unterstützt Spannungsskalen von 0,5 mV / div bis 10 V / div
  • Segmentierter Erfassungsmodus (Sequenz), der die maximale Datensatzlänge in mehrere Segmente (bis zu 100.000) entsprechend den vom Benutzer festgelegten Auslösebedingungen mit einer sehr kurzen Totzeit zwischen den Segmenten unterteilt, um das Qualifizierungsereignis zu erfassen
  • History Waveform Record (History) -Funktion, die maximale Länge der aufgezeichneten Signalkurve beträgt 100.000 Frames
  • Automatische Messfunktion für 39 Parameter, unterstützt Statistiken mit Histogramm, Gating-Messung, Math-Messung, History-Messung und Ref-Messung
  • 25 MHz-Funktions- / Arbiträrsignalgenerator, eingebaute mehrere vordefinierte Signalverläufe
  • Großes 10,1-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 * 600; Der kapazitive Touchscreen unterstützt Multi-Touch-Gesten
  • Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11, Telnet, Buchse, Web), Pass / Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA-Ausgang
  • Der integrierte Webserver unterstützt die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers
  • Unterstützt SCPI-Fernbedienungsbefehle
SDS5000X - FrontLieferumfang Siglent SDS1000X-E

Hardwaredetails

Die SDS5000X-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Signalerfassungsrate von bis zu 110.000 Wfm / s (Normalmodus, bis zu 480.000 Wfm / s im Sequenzmodus). Es verfügt auch über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsfähige Triggermodi, einschließlich der Triggerung über den seriellen Bus. Die Aufzeichnung von Verlauf der Signalkuren, die Sequenzerfassung und das Suchen und Navigieren, ermöglicht das Erfassen, Speichern und Analysieren erweiterter Signalkurven.

Ein beeindruckendes Spektrum an Mess- und Berechnungsfunktionen, Optionen für einen 25-MHz-Arbiträrsignalgenerator sowie serielle Dekodierung sind ebenfalls bereits in der SDS5000X Serie enthalten . Der 10,1 "große kapazitive Touchscreen mit Touchscreen unterstützt Multi-Touch-Gesten. Die SDS5000X-Serie unterstützt auch die Maus- und externe Tastatursteuerung.

 Produkthighlights

Produktvideo

SDS5000X - Feature Highlights Teil 1
SDS5000X Serie - Einführung
SDS5000X - Feature Highlights Teil 2

Technische Daten

GerätespezifikationSDS5000X
SDS5054X
SDS5000X
SDS5034X
SDS5000X
SDS5104X
Bandbreite500 MHz350 MHz1 GHz
Kanäle4+EXT4+EXT4+EXT
maximale Abtastrate

5 GSa/s (single Channel)

2,5 GSa/s (dual Channel)

5 GSa/s (single Channel)

2,5 GSa/s (dual Channel)

5 GSa/s (single Channel)

2,5 GSa/s (dual Channel)

Signalerfassungsrate

110,000 wfm/s (normal mode)

480,000 wfm/s (sequence mode)

110,000 wfm/s (normal mode)

480,000 wfm/s (sequence mode)

110,000 wfm/s (normal mode)

480,000 wfm/s (sequence mode)

Speichertiefe

250 Mpts (single Channel)

125 Mpts (dual channel)

250 Mpts (single Channel)

125 Mpts (dual channel)

250 Mpts (single Channel)

125 Mpts (dual channel)

Display10,1 Zoll LCD "1024*600"10,1 Zoll LCD "1024*600"10,1 Zoll LCD "1024*600"
