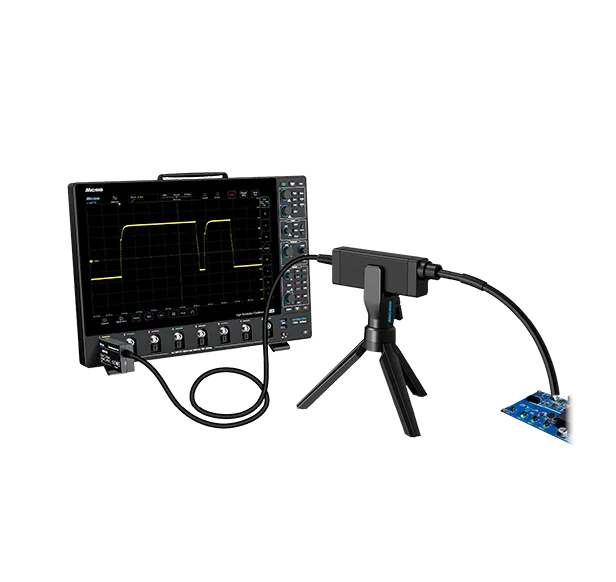

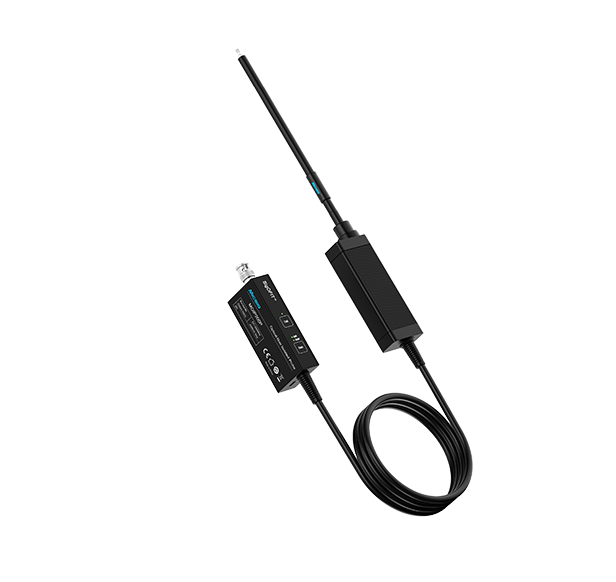

Die Glasfaser Isolierte Sonde SigOFIT MOIP200P (MOIP02P) erlaubt das Messen von schnell schaltenden Spannungen und unterdrückt dabei effektiv Gleichtaktstörungen.
Durch das modulare Tastkopfspitzenkonzept können sowohl sehr große Spannungsbereiche (±6250V) als auch kleine Spannungsbereiche (±25V) abgedeckt werden. Die Tastkopfspitzen können hierbei einfachst gewechselt werden und somit die Dämpfung variabel angepasst werden. Dies sorgt stets für das beste Signal Rausch Verhältnis!
Für die störungsfreie und sichere Verbindung mit dem DUT werden industrielle MCX & MMCX Stecker mitgeliefert, die auf den Prüfling gelötet werden können. Alternativ lässt sich eine störungsfreie Verbindung auch mit den MMCX, MCX und LCX Leads realisieren, deren ein adrige Leitung an den Prüfpunkt gelötet werden kann.
Im Detail

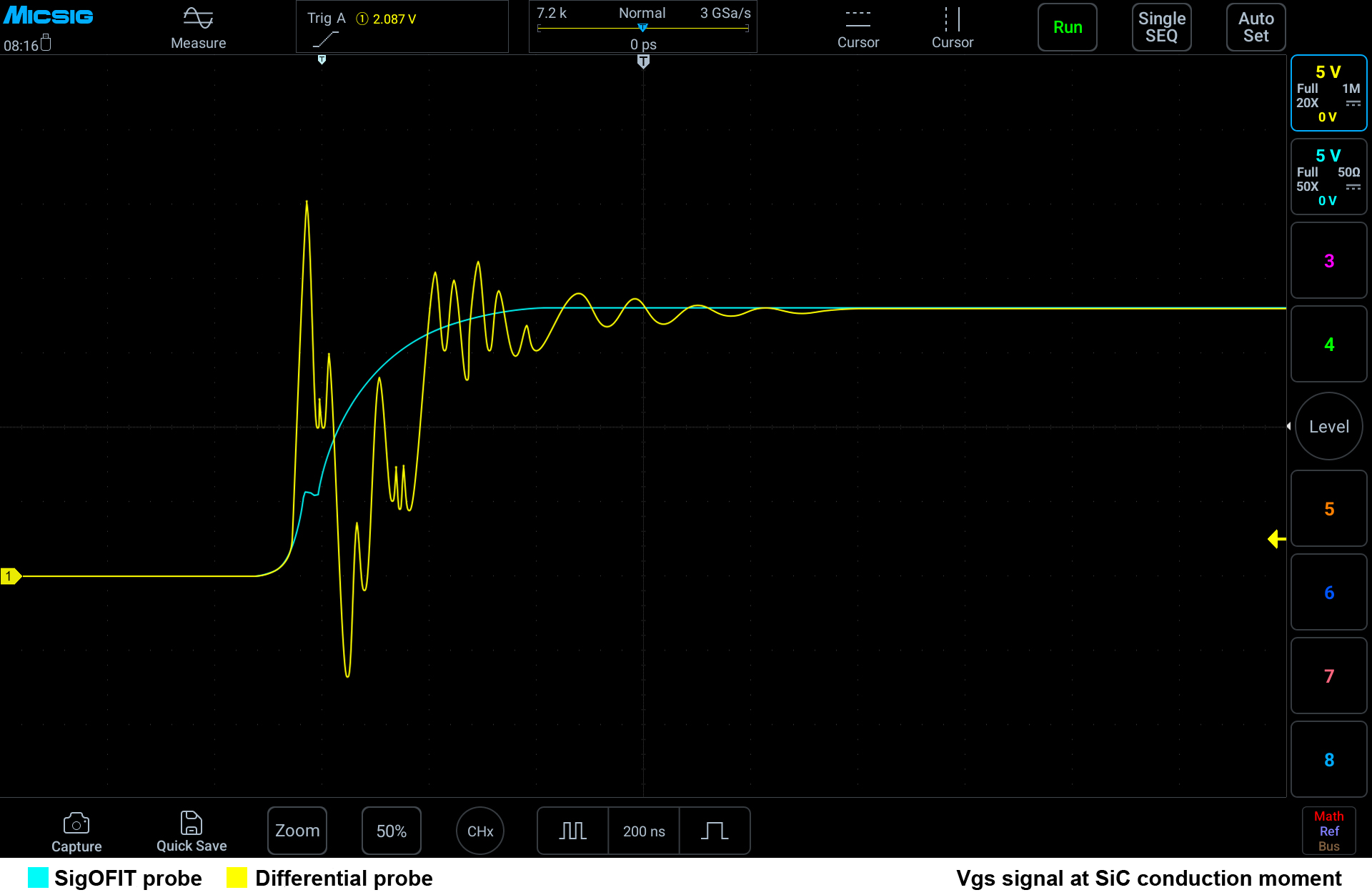

Die SigOFIT Sonden erlaubt das Messen von Transformatoren und GaN oder SiC basierenden Schaltungen sodass z.B. Messungen von Gatesignalen, High-Side-FET oder IGBT bei 1200 V zum Kinderspiel werden. Aufgrund der schnellen Anstiegszeit und der hohen Gleichtaktstörung ist die Messung mit herkömmlichen Differential Tastköpfen nicht möglich (Siehe Referenzsignalmessung).
Die SigOFIT Sonden verfügen zusätzlich über eine automatische Kalibierung (Knopf) welche in weniger als 1 Sekunde abgeschlossen und somit eine genaue Signalausgabe in Echtzeit gewährleistet.
Falls eine Messung über einen langen Zeitraum vorgenommen werden muss, steht zusätzlich ein RS-485 Interface (Optional) zur Verfügung, mit dessen Hilfe die Sonde in regelmäßigen Abständen kalibriert (Auto-Zero) werden kann.
Darüber hinaus verfügt die Sonde über eine Verstärkungsfunktion 20db mit denen auch sehr kleine Spannungen zuverlässig erfasst werden kann, die Funktion kann per Knopfdruck aktiviert und deaktiviert werden.
Die MOIP200P Sonde bietet eine sehr niedrige Eingangsimpedanz von < 3 pF, ein sehr hohes Gleichtaktunterdrückungsverhältnis von bis zu 122 dB und eine sehr genaue DC-Verstärkung von 1 %.
Falls Sie konkrete Fragen haben, stehen wir Ihnen gerne jederzeit telefonisch oder per E-Mail zur Verfügung!
Features
- Unterstützt alle BNC-Oszilloskope
- Austauschbare Dämpfungsspitzen
- Gain Funktion 0dB/20db um kleine Signale zu messen

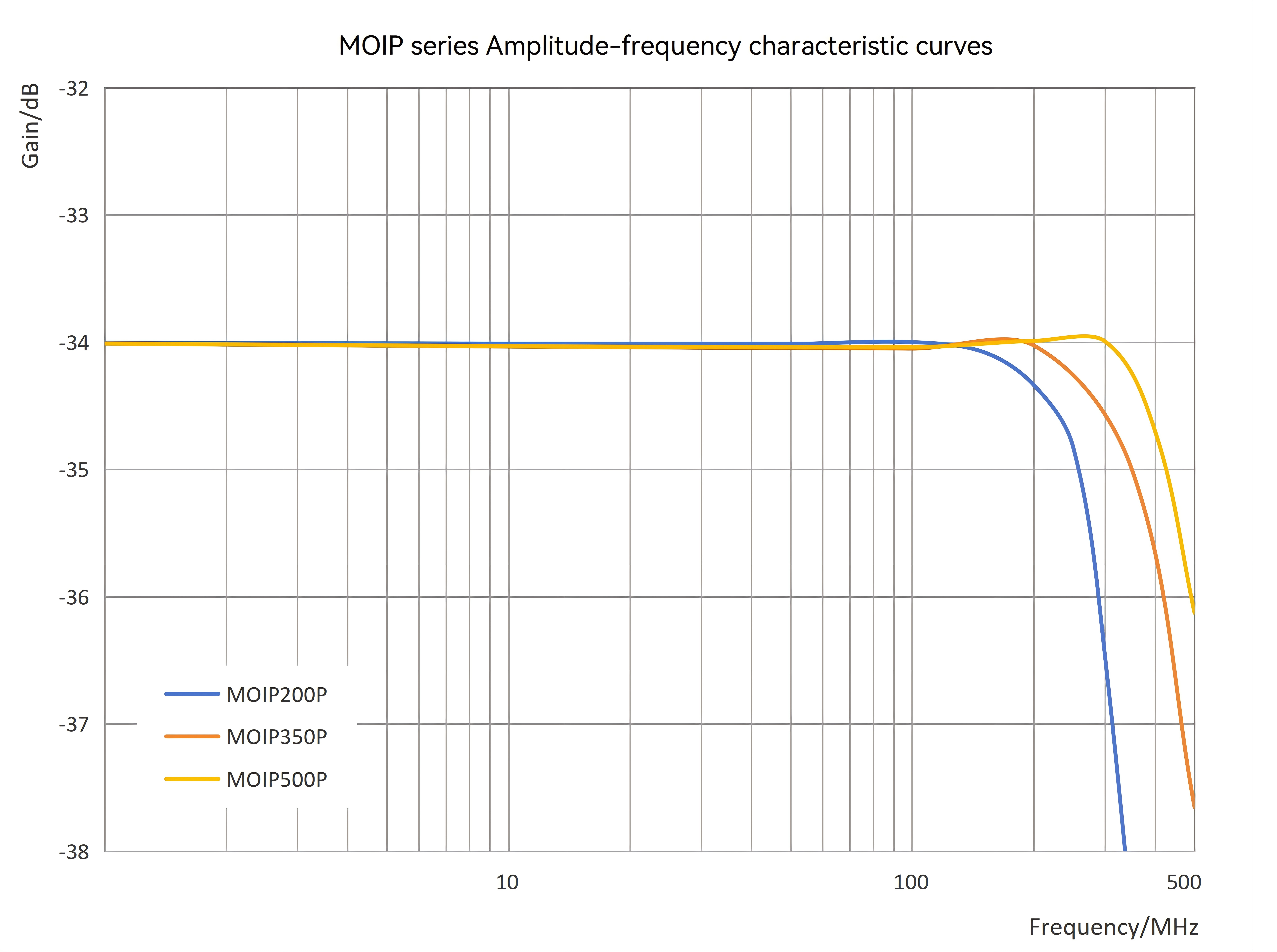

- 200 MHz Bandbreite
- 180 dB CMRR bei DC
- Über 122 dB CMRR bei 200 MHz
- 60 kVpk Gleichtaktspannungsbereich
- Bis zu ±6250V differentieller Eingangsspannungsbereich
- 1% DC-Verstärkungsgenauigkeit
- Autozero in weniger als 1 Sekunde
Anwendungsbereiche
- Entwurf von Motorantrieben und Stromrichtern
- Entwurf von GaN-, SiC-, Halb-/Vollbrückengeräten
- Entwurf von Wechselrichtern, UPS und Schaltnetzteilen
- Sicherheitsprüfung für hohe Spannungen und hohe Bandbreiten
- Bewertung von Leistungsgeräten
- Strom-Shunt-Messungen
- EMI- und ESD-Fehlerbehebung
- Floating-Messungen
Weitere Informationen
CMRR
Der SigOFIT-Tastkopf hat ein hohes Gleichtaktunterdrückungsverhältnis (CMRR) von bis zu 128dB bei 100MHz und über 108dB bei 1GHz.
GaN geeignet

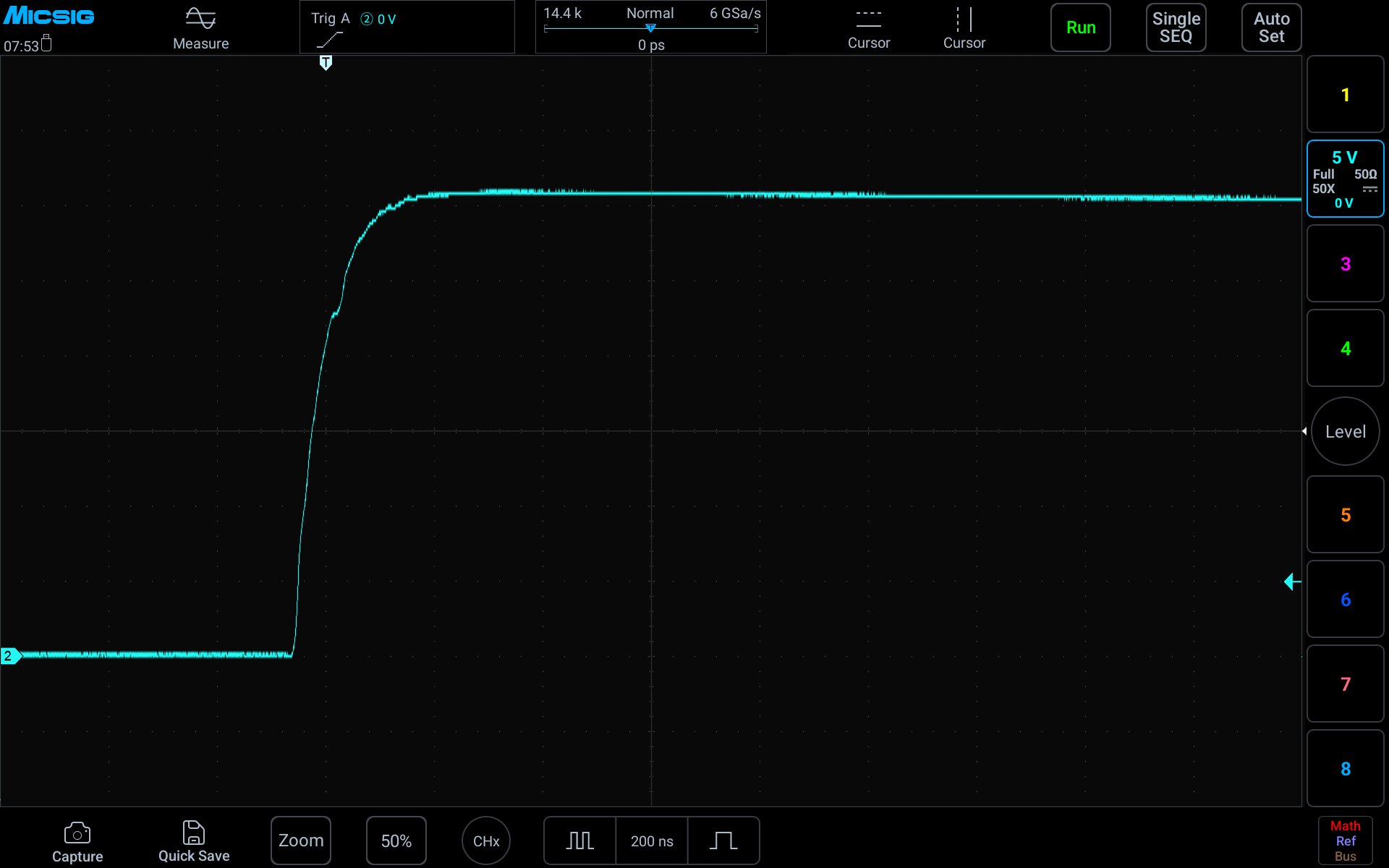

Die Micsig SigOFIT Sonden wurden gezielt für GaN und ähnliche Anwendungen entwickelt. Um den hohen Anforderungen gerecht zu werden sind die Messleitungen kurz und die Eingangskapazität beträgt weniger als 3pF Eingangskapazität.
Hohe Genauigkeit
Die SigOFIT-Sonde hat hervorragende Amplituden-Frequenz-Eigenschaften, und die Genauigkeit der DC-Verstärkung ist besser als 1 %. Das maximale Grundrauschen innerhalb des Bereichs beträgt <450μVrms, und der Nullpunktdrift ist nach dem Aufwärmen kleiner als 500 μV.
Für Halbleiter der dritten Generation
SiC- und GaN-Bauteile können hohe Spannungen in wenigen Nanosekunden schalten, das Signal kann hochenergetische Hochfrequenz-Oberwellen aufweisen.
Technische Daten
| Modellvergleich | MOIP100P | MOIP200P | MOIP350P | MOIP500P | MOIP800P | MOIP1000P |
|---|---|---|---|---|---|---|
| Bandbreite | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 800 MHz | 1GHz |
| Anstiegszeit | ≤3,5 ns | ≤1,75 ns | ≤1ns | ≤700 PS | ≤438ps | ≤350 PS |
| SMA-Eingangsimpedanz | 1MΩ; || 10pF | 1MΩ; || 10pF | 1MΩ; || 10pF | 1MΩ; || 10pF | 1MΩ; || 10pF | 1MΩ; || 10pF |
| Ausgangsspannung | ±1,25V | ±1,25V | ±0,5V | ±0,5V | ±0,5V | ±0,5V |
| Differenzspannungsbereiche | 20X: ±25V 50X: ±62,5V 200X: ±250 V1000X: ±1250V 2000X: ±2500V 5000X: ±6250V | 20X: ±25V 50X: ±62,5V 200X: ±250 V1000X: ±1250V 2000X: ±2500V 5000X: ±6250V | 20X: ±25V 50X: ±62,5V 200X: ±250 V 1000X: ±1250V 2000X: ±2500V 5000X: ±6250V | 20X: ±10V 50X: ±25V 100X: ±50 V2000X: ±1000V 5000X: ±2500V 10000X: ±5000V | 20X: ±10V 50X: ±25V 1000X: ±500V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V | 20X: ±10V 50X: ±25V 1000X: ±500V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V |
| Rauschen | <450μVrms | <450μVrms | <450μVrms | <450μVrms | <450μVrms | <450μVrms |
| Ausbreitungsverzögerung | 15,42 ns (2 m Kabellänge) | 15,42 ns (2 m Kabellänge) | 15,42 ns (2 m Kabellänge) | 15,42 ns (2 m Kabellänge) | 15,42 ns (2 m Kabellänge) | 15,42 ns (2 m Kabellänge) |
| Stromversorgung | USB Typ-C, DC: 12 V | USB Typ-C, DC: 12 V | USB Typ-C, DC: 12 V | USB Typ-C, DC: 12 V | USB Typ-C, DC: 12 V | USB Typ-C, DC: 12 V |
| DC-Verstärkungsgenauigkeit | 1 % | 1 % | 1 % | 1 % | 1 % | 1 % |
| Gleichtaktspannungsbereich | 60kVpk | 60kVpk | 60kVpk | 60kVpk | 60kVpk | 60kVpk |
| CableLength | 2 M (Std.) (anpassbar) | 2 M (Std.) (anpassbar) | 2 M (Std.) (anpassbar) | 2 M (Std.) (anpassbar) | 2 M (Std.) (anpassbar) | 2 M (Std.) (anpassbar) |
Spezifikation Dämpfungsglieder
| Sondenspitze | Abschwächung | Differenzialer Spannungsbereich (MOIP100P/200P/350P) | Differenzialer Spannungsbereich (MOIP500P) | Differenzialer Spannungsbereich (800P/1000P) | Eingangsimpedanz |
|---|---|---|---|---|---|
| OP20 | 2X/20X | ±2,5V / ±25V | ±1V / ±10V | ±1V / ±10V | 4,47 MΩ / 4 pF |
| OP50 | 5X/50X | ±6,25V / ±62,5V | ±2,5V / ±25V | ±2,5V / ±25V | 4,19 MΩ / 2 pF |
| OP100 | 10X/100X | - | ±5V / ±50V | - | 4,10 MΩ / 2 pF |
| OP200 | 20X/200X | ±25V / ±250V | - | - | 9,03 MΩ / 2 pF |
| OP1000 | 100X/1000X | ±125V / ±1250V | - | ± 50V / ± 500V | 20,94 MΩ / 1 pF |
| OP2000 | 200X/2000X | ±250V/ ±2500V | ± 100V / ± 1000V | ± 100V / ± 1000V | 20,52 MΩ / 1 pF |
| OP5000 | 500X/5000X | ±625V / ±6250V | ± 250V / ± 2500V | ± 250V / ± 2500V | 40,82 MΩ / 2,4 pF | 40,92 MΩ / 1 pF |
| OP10000 | 1000X/10000X | N.A. | ± 500V / ± 5000V | ± 500V / ± 5000V | 40,82 MΩ / 2,4 pF |
Sondenspitzen
