Beschreibung

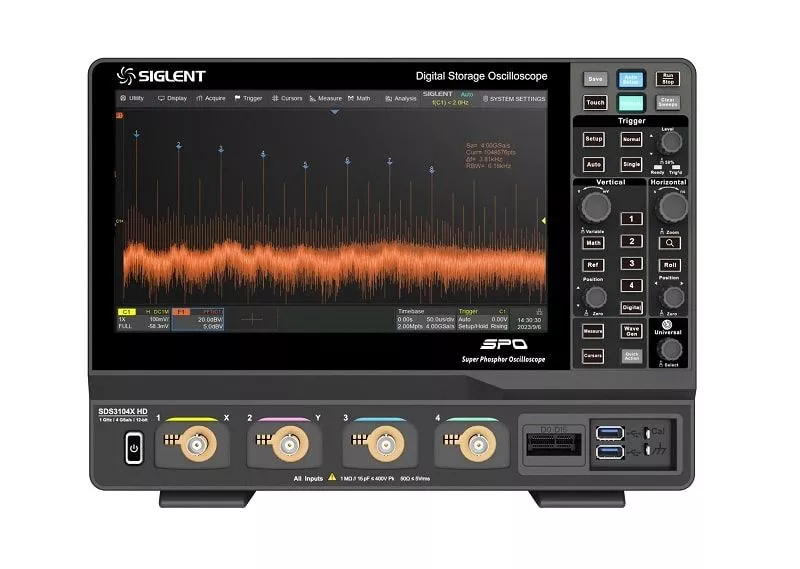

Das digitalen Speicheroszilloskope SDS3104X HD mit einer Bandbreiten von 1 GHz verfügt über 12-Bit-ADCs mit einer Abtastrate von bis zu 4GSa/s, eine maximale Aufzeichnungslänge von 400 Mpts/Kanal. Dieses Modell zeigt bis zu 4 analoge und 16 digitale Kanäle für die leistungsstarke Analyse gemischter Signale an.
Features
- 4 analoge Kanäle, bis zu 1GHz Bandbreite mit bis zu 4GSa/s Abtastrate
- 12-Bit ADC
- Geringes Hintergrundrauschen: 125μVrms bei 1GHz Bandbreite
- SPO Technologie
- Wellenformerfassungsraten von bis zu 200.000 wfm/sin im Normalmodus und 890.000 wfm/sin im Sequenzmodus
- Unterstützt 256-stufige Intensitätsabstufungen und Farbtemperatur-Anzeigemodi
- Bis zu 400 Mpts/Kanal Aufzeichnungslänge
- Digitales Trigger-System
- Intelligente Auslöser: Flanke, Steigung, Impuls, Fenster, Lauf, Intervall, Dropout, Muster, Qualifiziert, N-te Flanke, Setup/Hold, Verzögerung und Video
- Serieller Bustrigger und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester undARINC429
- Segmentierter Erfassungsmodus (Sequenz)
- Verlaufsaufzeichnung der Wellenform, die maximale Länge der aufgezeichneten Wellenform beträgt 80.000 Bilder
- Automatische Messungen von mehr als 50 Parametern, unterstützt Statistiken mit Histogramm, Track, Trend, Gating-Messung und Messungen von Mathematik-, Verlaufs- und Speicherkurven
- 4 mathematische Spuren, unterstützt Formel-Editor
- Umfangreiche Datenanalysefunktionen wie Suche, Navigation, Digitalvoltmeter, Zähler, Wellenformhistogramm, Bode-Plot und Leistungsanalyse
- Hochgeschwindigkeits-Hardware-basierte Mittelwertbildung, ERES; Hochgeschwindigkeits-Hardware-basierte Mask-Testfunktion
- 16 digitale Kanäle (optional)
- Externer 50MHz Wellenformgenerator (optional)
- 10,1"-TFT-LCD-Display (1024*600) mit Touchscreen
- Schnittstellen: 2x USB 3.0 Host, 1x USB 2.0 Host, USB 3.0Device (USBTMC), 1000M LAN (VXI-11/Telnet/Socket/LXI), Externer Triggereingang, Aux-Ausgang (Pass/Fail, Triggerausgang
- Eingebauter Webserver unterstützt die Fernsteuerung über den LAN-Anschluss mit einem Webbrowser Unterstützt SCPI-Fernsteuerungsbefehle, NTP, sowie externe Maus und Tastatur
Hardwaredetails
Die SDS3000X HD-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Wellenform-Erfassungsrate von bis zu 200.000 wfm/s, einer 256-stufigen Intensitätsabstufungs-Anzeigefunktion sowie einem Farbtemperatur-Anzeigemodus. Außerdem verfügt er über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich seriellem Bus-Triggering. Tools wie die Aufzeichnung von Verlaufswellenformen, Such- und Navigationsfunktionen, Maskentest, Bode-Plot und Leistungsanalyse ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Wellenformaufzeichnungen. Zu den weiteren Merkmalen des SDS3000X HD gehören eine beeindruckende Reihe von Mess- und Mathematikfunktionen, Optionen für einen 50-MHz-Arbiträrwellenformgenerator sowie serielle Dekodierung.
Der große kapazitive 10,1-Zoll-Touchscreen unterstützt Multi-Touch-Gesten und kann mit seinem benutzerfreundlichen UI-Design die Betriebseffizienz erheblich verbessern. Es unterstützt auch die Maussteuerung und die Web-Fernsteuerung über LAN.
Produkthighlights
Hohe Aktualisierungsrate der Wellenform
Mit einer Wellenform-Aktualisierungsrate von bis zu 200.000 wfm/s kann das Oszilloskop problemlos ungewöhnliche oder unwahrscheinliche Ereignisse erfassen. Im Sequenzmodus kann die Wellenform-Erfassungsrate 890.000 Wfm/s erreichen.
Deep Record Länge
Mit der hardwarebasierten Zoom-Technik und einer Aufzeichnungslänge von bis zu 400 Mpts kann der Benutzer eine langsamere Zeitbasis wählen, ohne die Abtastrate zu beeinträchtigen, und dann schnell heranzoomen, um sich auf den Bereich von Interesse zu konzentrieren
Trigger Funktionen
Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay and serial trigger
Erweiterte mathematische Funktion
Zusätzlich zu den traditionellen Operationen (+, -, X, /) werden FFT, Filter, Integration, Differenzial, Quadratwurzel und mehr unterstützt. Für komplexere Operationen ist ein Formeleditor verfügbar. Es sind 4 mathematische Spuren verfügbar.
Messungen einer Vielzahl von Parametern
Die Parametermessungen umfassen 4 Kategorien: Horizontal, Vertikal, Verschiedenes und CH-Verzögerung, was insgesamt mehr als 50 verschiedene Arten von Messungen ermöglicht. Die Messungen können innerhalb einer bestimmten Gate-Periode durchgeführt werden. Messungen an mathematischen, Referenz- und Verlaufsrahmen werden unterstützt.
Verlaufsmodus
Die Verlaufsfunktion kann bis zu 80.000 Bilder von Wellenformen aufzeichnen. Die Aufzeichnung erfolgt automatisch, so dass der Kunde die Verlaufswellenformen jederzeit wiedergeben kann, um ungewöhnliche Ereignisse zu beobachten und den interessierenden Bereich mithilfe der Cursor oder Messungen schnell zu lokalisieren. Die fehlgeschlagenen Frames des Maskentests können als Historie gespeichert werden.
Sequenz-Modus
Die segmentierte Speichererfassung speichert die Wellenform in mehreren Speichersegmenten (bis zu 80.000) und jedes Segment speichert eine getriggerte Wellenform sowie die Totzeitinformationen. Das Intervall zwischen den Segmenten kann bis zu 1,12 μs betragen. Alle Segmente können mit der History-Funktion abgespielt werden
Suchen und Navigieren
Das Oszilloskop kann vom Benutzer angegebene Ereignisse in einem Rahmen suchen. Durch die Suche markierte Ereignisse können mit Navigate automatisch aufgerufen werden. Es kann auch nach Zeit (Verzögerungsposition) und Verlaufsrahmen navigieren
Serieller Bus Dekodierung
Anzeige der dekodierten Zeichen über die Ereignisliste. Busprotokollinformationen können schnell und intuitiv in Tabellenform angezeigt werden. I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester und ARINC429 werden unterstützt
Zone Trigger
Zone Trigger ist für erweiterte Triggerung verfügbar. Kombinieren Sie räumliches Triggern mit gängigen Triggermodi, um Signale von Interesse zu isolieren
Bode Plot
Das Oszilloskop kann das isolierte USB-AWG-Modul von SIGLENT oder einen eigenständigen SIGLENT SDG-Generator ansteuern, um den Amplituden- und Phasenfrequenzgang des Prüflings zu scannen und die Daten als Bode-Plot anzuzeigen. Dies macht es möglich, teure Netzwerkanalysatoren in einigen Anwendungen zu ersetzen.
Leistungsanalyse (optional)
Die Option Power Analysis bietet eine umfassende Palette von Leistungsmessungen und -analysen, die die Messeffizienz bei der Entwicklung von Schaltnetzteilen und Leistungsgeräten erheblich verbessern
Parameter Statistik Funktion
Statistiken zeigen den aktuellen Wert, den Maximalwert, den Minimalwert, die Standardabweichung und den Mittelwert von bis zu 12 Parametern gleichzeitig. Ein Histogramm ist verfügbar, um die Wahrscheinlichkeitsverteilung eines Parameters anzuzeigen. Bei horizontalen Parametern wie der Periode werden alle Ergebnisse aus einem Frame extrahiert, anstatt nur das erste zu berechnen. Dies beschleunigt die Statistik für horizontale Messungen und ermöglicht die Beobachtung der Verteilung in einem Frame mit Histogramm und Track.
Hardware-basierte Hochgeschwindigkeits-Maskentestfunktion
Das Oszilloskop verfügt über eine hardwarebasierte Maskentestfunktion, die bis zu 28.000 Pass/Fail-Entscheidungen pro Sekunde trifft. Es ist einfach, benutzerdefinierte Testvorlagen zu erstellen, um Maskenvergleiche zu ermöglichen, wodurch es sich für die Langzeit-Signalüberwachung oder die automatische Prüfung von Produktionslinien eignet.
Deep Memory FFT
FFT unterstützt einen Betrieb mit bis zu 4 Mpts. Dies ermöglicht eine hohe Frequenzauflösung mit einer schnellen Aktualisierungsrate. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, so dass sie sich an unterschiedliche Anforderungen der Spektrumsmessung anpassen kann. Drei Modi (Normal, Average und Max hold) können unterschiedliche Anforderungen an die Beobachtung des Leistungsspektrums erfüllen. Automatische Spitzenwert-Erkennung und Marker werden unterstützt.
Technische Daten
| Modellvergleich |  SDS3034X HD |  SDS3054X HD |  SDS3104X HD |
|---|---|---|---|
| Analoge Kanäle | 4 + EXT | 4 + EXT | 4 + EXT |
| Bandbreite | 350 MHz | 500 MHz | 1 GHz (800 MHz im Nicht-Interleaving-Modus) |
| Abtastrate (max.) | 4 GSa/s (Interleaving-Modus), 2GSa/s (Non-Interleaving-Modus) | 4 GSa/s (Interleaving-Modus), 2GSa/s (Non-Interleaving-Modus) | 4 GSa/s (Interleaving-Modus), 2GSa/s (Non-Interleaving-Modus) |
| Speichertiefe (max.) | 400 Mpts/Kanal (Interleaving-Modus: Einkanalig) 200 Mpts/Kanal (Interleaving-Modus: Zweikanal) 100 Mpts/Kanal (Non-Interleaving-Modus | 400 Mpts/Kanal (Interleaving-Modus: Einkanalig) 200 Mpts/Kanal (Interleaving-Modus: Zweikanal) 100 Mpts/Kanal (Non-Interleaving-Modus | 400 Mpts/Kanal (Interleaving-Modus: Einkanalig) 200 Mpts/Kanal (Interleaving-Modus: Zweikanal) 100 Mpts/Kanal (Non-Interleaving-Modus |
| Wellenform-Erfassungsrate (max.) | Normaler Modus：200.000 wfm/s Sequenz-Modus：890.000 wfm/s | Normaler Modus：200.000 wfm/s Sequenz-Modus：890.000 wfm/s | Normaler Modus：200.000 wfm/s Sequenz-Modus：890.000 wfm/s |
| Vertikale Auflösung | 12-Bit - bis zu 16-Bit im ERES-Modus | 12-Bit - bis zu 16-Bit im ERES-Modus | 12-Bit - bis zu 16-Bit im ERES-Modus |
| Trigger Type | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial |
| Serieller Trigger und Dekodierung | Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Decodierung), ARINC429 | Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Decodierung), ARINC429 | Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Decodierung), ARINC429 |
| Messung | Über 50 Parameter, Statistiken, Histogramm, Trend und Track werden unterstützt | Über 50 Parameter, Statistiken, Histogramm, Trend und Track werden unterstützt | Über 50 Parameter, Statistiken, Histogramm, Trend und Track werden unterstützt |
| Math | 4 traces 4 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. | 4 traces 4 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. | 4 traces 4 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. |
| Datenanalyse | Suche, Navigation, Verlauf, Mask Test, Digitalvoltmeter, Zähler, Wellenformhistogramm, Bode-Plot und Leistungsanalyse | Suche, Navigation, Verlauf, Mask Test, Digitalvoltmeter, Zähler, Wellenformhistogramm, Bode-Plot und Leistungsanalyse | Suche, Navigation, Verlauf, Mask Test, Digitalvoltmeter, Zähler, Wellenformhistogramm, Bode-Plot und Leistungsanalyse |
| Digitaler Kanal (optional) | 16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 100 Mpts | 16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 100 Mpts | 16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 100 Mpts |
| Wellenformgenerator (optional) | Einkanaliger SAG1021I, Frequenz bis zu 50 MHz, 125 MSa/s Abtastrate, 16 kpts Wellenformspeicher | Einkanaliger SAG1021I, Frequenz bis zu 50 MHz, 125 MSa/s Abtastrate, 16 kpts Wellenformspeicher | Einkanaliger SAG1021I, Frequenz bis zu 50 MHz, 125 MSa/s Abtastrate, 16 kpts Wellenformspeicher |
| I/O | USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Gerät, 10M/100M/1000M LAN, externer Trigger, Hilfsausgang | USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Gerät, 10M/100M/1000M LAN, externer Trigger, Hilfsausgang | USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Gerät, 10M/100M/1000M LAN, externer Trigger, Hilfsausgang |
| Sonde (Standard) | Passive 500-MHz-Sonde für jeden Kanal | Passive 500-MHz-Sonde für jeden Kanal | Passive 500-MHz-Sonde für jeden Kanal |
| Display | 10.1 TFT-LCD mit kapazitivem Touchscreen (1024*600) | 10.1 TFT-LCD mit kapazitivem Touchscreen (1024*600) | 10.1 TFT-LCD mit kapazitivem Touchscreen (1024*600) |
