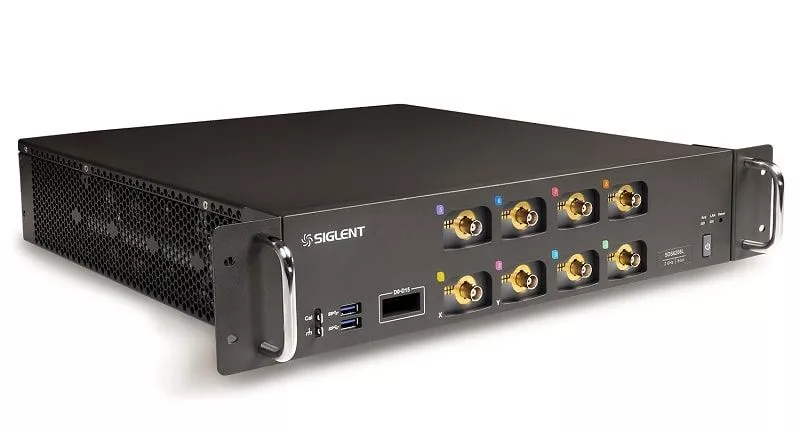

Das digitale Speicheroszilloskope SDS054L von SIGLENT mit niedrigem Profil bietet 4 analoge Kanäle + 16 digitale Kanäle in einer platzsparenden Gehäusegröße. Dieses Modell ist in einer Bandbreiten von 500 MHz erhältlich und verfügt über eine maximale Abtastrate von 5 GSa/s (10 GSa/s ESR) für jeden Kanal, sowie eine maximale Aufzeichnungslänge von 500 Mpts/Kanal.
Features
- 8/4 analoge Kanäle + 1 externer Trigger. Auf Erweiterung ausgelegt. Kombinieren Sie mehrere Einheiten zu einem Hochgeschwindigkeits-Erfassungssystem mit bis zu 512 Kanälen.
- Bis zu 2 GHz Bandbreite mit 5 GSa/s (10 GSa/s ESR) Abtastrate auf jedem Kanal
- Geringes Hintergrundrauschen, unterstützt vertikale Skalen von 0,5 mV/div bis 10 V/div
- SPO-Technologie
- Signalerfassungsraten von bis zu 170.000 wfm/s (Normalmodus) und 750.000 wfm/s (Sequenzmodus)
- Unterstützt 256-Stufen-Intensitätsabstufung und Farbtemperatur-Anzeigemodi
- 500 Mpts Aufzeichnungslänge insgesamt für alle 4 Kanäle
- Digitales Triggersystem
- Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay und Video (HDTV unterstützt). Zone Trigger vereinfacht erweitertes Triggern
- Triggerung und Decoder für seriellen Bus, unterstützt die Protokolle I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT und Manchester
- Segmentierter Erfassungsmodus (Sequenz), der die maximale Aufzeichnungslänge in mehrere Segmente (bis zu 80.000) gemäß den vom Benutzer festgelegten Triggerbedingungen aufteilt, mit einer sehr kurzen Totzeit zwischen den Segmenten, um das qualifizierende Ereignis zu erfassen
- History Waveform Record (History)-Funktion, die maximale Länge der aufgezeichneten Wellenform beträgt 80.000 Frames
- Automatische Messungen an über 50 Parametern, unterstützt Statistiken mit Histogramm, Track, Trend, Gating-Messung und Messungen an Mathematik, Geschichte, Speicher und Ref
- 4 mathematische Spuren (8 Mpts FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadratwurzel usw.), unterstützt den Formeleditor
- Umfangreiche Datenanalysefunktionen wie Suchen, Navigieren, Digitalvoltmeter, Zähler, Wellenformhistogramm, Leistungsanalyse und Augen-/Jitteranalyse
- 16 digitale Kanäle (optional)
- 25-MHz-Funktion / Arbitrary Waveform Generator, eingebaute mehrere vordefinierte Wellenformen
- Zu den Schnittstellen gehören: 4x USB-Hosts, USB-Gerät (USBTMC), 1000 M LAN (VXI-11/ Telnet/ Socket), Micro-SD-Karte, Pass/Fail, Trigger-Ausgang, HDMI, 10-MHz-Eingang, 10-MHz-Ausgang
- Der eingebaute Webserver unterstützt die Fernsteuerung über den LAN-Port mit einem Webbrowser. Unterstützt SCPI-Fernsteuerungsbefehle. Unterstützt externe Maus und Tastatur.
Hardwaredetails
Die SDS6000L-Serie nutzt die SPO-Technologie von Siglent mit einer maximalen Wellenformerfassungsrate von bis zu 170.000 wfm/s (Normalmodus, bis zu 750.000 wfm/s im Sequenzmodus), einer 256-stufigen Intensitätsabstufungsanzeigefunktion sowie einem Farbtemperaturanzeigemodus. Es verwendet auch ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich Triggerung über den seriellen Bus. Tools wie Verlaufswellenformaufzeichnung, Such- und Navigationsfunktionen, Maskentest, Leistungsanalyse und Augen-/Jitteranalyse ermöglichen die Erfassung, Speicherung und Analyse erweiterter Wellenformaufzeichnungen. Eine beeindruckende Reihe von Mess- und Rechenfunktionen, Optionen für einen 25-MHz-Arbitrary-Waveform-Generator und serielle Dekodierung sind ebenfalls Merkmale des SDS6000L. Es kann als eigenständiges Oszilloskop verwendet werden, indem es an ein externes Display und eine Maus angeschlossen wird. Dank des praktischen integrierten Webservers kann es auch über LAN ferngesteuert werden. In Kombination mit einem 64-Kanal-Synchronisationsverteiler (SYN64) können mehrere SDS6000L-Module als Hochgeschwindigkeits-Erfassungssystem mit bis zu 512 Kanälen organisiert werden. Ein vollständiger SCPI-Befehlssatz über die Standard-1000-M-LAN-Verbindung bietet eine sehr schnelle Datenerfassung, um automatisierte Testanwendungen zu beschleunigen.
Produkthighlights
Augen-/Jitter-Analyse
Unterstützt Augendiagramm und Jitter-Analyse/-Messung. Es kann den eingebetteten Referenztakt automatisch aus seriellen Daten extrahieren und ein Augendiagramm erstellen. Messungen an mehreren Augen-/Jitter-Parametern werden bereitgestellt und Maskentests von Augendiagrammen werden unterstützt.
25-MHz-Funktions-/Arbiträrsignalgenerator (optional)
Der eingebaute Funktions-/Arbiträrwellenformgenerator kann Wellenformen mit einer Frequenz von bis zu 25 MHz und einer Amplitude von ±3 V ausgeben. Sechs grundlegende Wellenformen plus mehrere Arten von Arbiträrwellenformen sind integriert.
Messungen einer Vielzahl von Parametern
Die Parametermessungen umfassen 4 Kategorien: horizontal, vertikal, Sonstiges und CH-Verzögerung, die insgesamt über 50 verschiedene Arten von Messungen bieten. Messungen können innerhalb einer bestimmten Gate-Periode durchgeführt werden. Messungen in mathematischen, Referenz- und Verlaufsrahmen werden unterstützt.
Tiefe Aufnahmelänge
Mithilfe einer hardwarebasierten Zoom-Technik und einer Aufzeichnungslänge von bis zu 500 Mpts können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen, und dann schnell hineinzoomen, um sich auf den interessierenden Bereich zu konzentrieren.
Mehrere Triggerfunktionen
Flanke, Steigung, Puls, Video, Windows, Runt, Intervall, Dropout, Muster, Qualifiziert, N-te Flanke, Setup/Halten, Verzögerung und serieller Trigger.
Dekodierung des seriellen Busses
Zeigen Sie die decodierten Zeichen über die Ereignisliste an. Busprotokollinformationen lassen sich schnell und intuitiv tabellarisch darstellen. I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT und Manchester werden unterstützt.
Digitale Kanäle / MSO (optional)
Vier analoge Kanäle plus 16 digitale Kanäle ermöglichen es Benutzern, die Wellenformen zu erfassen und auszulösen und dann das Muster gleichzeitig mit einem Instrument zu analysieren.
Vollständige Konnektivität
HDMI (1280 x 800) x1, USB-Host 3.0 x2, USB-Host 2.0 x2, USB-Gerät 2.0 (USBTMC) x1, 1000M LAN (VXI-11/Telnet/Socket) x1, Micro-SD-Karte x1, Hilfsausgang (Pass/Fail , Trigger-Ausgang) x1, 10-MHz-Eingang x1, 10-MHz-Ausgang x1.
Flexibles Mehrkanal-Hochgeschwindigkeits-Erfassungssystem
Standardgrößen: 4-Kanal-Modelle – 1HE, 8-Kanal-Modelle – 2HE
Mehrere Einheiten werden zu einem Hochgeschwindigkeitserfassungssystem mit bis zu 512 Kanälen kombiniert, indem sie mit Low-Skew-Synchronisationssignalen des 64-Kanal-Synchronisationsverteilers SYN64 getriggert werden.
Der Host kann auf jede Einheit über 1000 MB LAN zugreifen. Zur einfachen Datenerfassung stehen ein vollständiger SCPI-Befehlssatz sowie LabVIEW- und IVI-Treiber zur Verfügung. Der LAN-Anschluss ist LXI-konform.
Abtasttakte werden zwischen allen Einheiten im Testsystem synchronisiert, indem die 10-MHz-In- und 10-MHz-Out-Takte in einer Daisy-Chain kaskadiert werden
Hohe Signalaktualisierungsrate
Mit einer Signalaktualisierungsrate von bis zu 170.000 wfm/s kann das Oszilloskop problemlos ungewöhnliche oder wenig wahrscheinliche Ereignisse erfassen. Im Sequenzmodus kann die Signalerfassungsrate 750.000 wfm/s erreichen.
Technische Daten
| Modellvergleich |  SDS6208L |  SDS6204L |  SDS6108L |  SDS6104L |  SDS6058L |  SDS6054L |
|---|---|---|---|---|---|---|
| Bandbreite | 2 GHz | 2 GHz | 1 GHz | 1 GHz | 500 MHz | 500 MHz |
| Kanäle | 8 + ERW | 4 + ERW | 8 + ERW | 4 + ERW | 8 + ERW | 4 + ERW |
| Abtastrate in Echtzeit | 5 GSa/s (10 GSa/s ESR) auf jedem Kanal | 5 GSa/s (10 GSa/s ESR) auf jedem Kanal | 5 GSa/s (10 GSa/s ESR) auf jedem Kanal | 5 GSa/s (10 GSa/s ESR) auf jedem Kanal | 5 GSa/s (10 GSa/s ESR) auf jedem Kanal | 5 GSa/s (10 GSa/s ESR) auf jedem Kanal |
| Erfassungsrate | 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) | 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) | 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) | 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) | 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) | 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) |
| Speichertiefe | 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) | 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) | 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) | 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) | 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) | 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) |
