Beschreibung

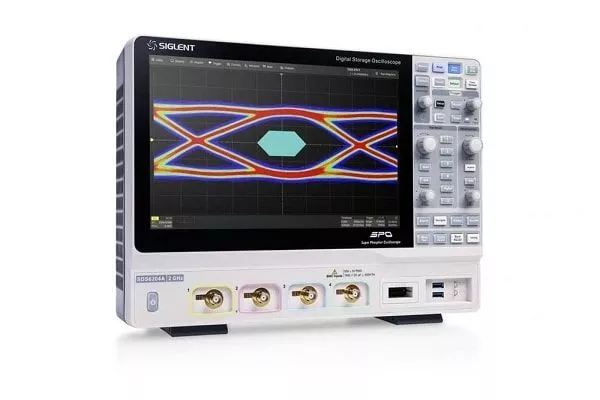

Das SDS6104A Oszilloskop besitzt eine Bandbreite von 1GHz sowie 4 Kanäle mit je 5 GSa/s Abstastrate. Das SDS6104A verwendet die SPO-Technologie von Siglent und verfügt über eine maximale Wellenform-Erfassungsrate von bis zu 170.000 wfm/s (bis zu 750.000 wfm/s im Sequenzmodus), eine 256-stufigen Intensitätsabstufungs-Anzeigefunktion sowie einen Farbtemperatur-Anzeigemodus. Außerdem verfügt das Oszilloskop über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich seriellem Bus-Triggering. Mit Tools wie History-Wellenformaufzeichnung, Such- und Navigationsfunktionen, Maskentest, Bode Plot, Leistungsanalyse und Eye/Jitter-Analyse können umfangreiche Wellenformaufzeichnungen erfasst, gespeichert und analysiert werden. Softwareseitig mit an Board sind ein Menge von Mess- und Mathematikfunktionen, Optionen für einen 25-MHz-Arbiträrwellenformgenerator sowie serielle Bus Dekodierung und Triggerung.

Der große kapazitive 12,1-Zoll-Touchscreen unterstützt Multi-Touch-Gesten und verfügt über ein benutzerfreundliches UI-Design, das die Betriebseffizienz erheblich verbessern kann. Das Gerät unterstützt lässt sich ebenfalls per mitgelieferter Maus kabellos bedienen und bietet Web-Fernsteuerung über LAN.

Features

4 analoge Kanäle, 1 GHz Bandbreite mit 5 GSa/s (10 GSa/s ESR) Abtastrate an jedem Kanal
Geringes Rauschen, unterstützt vertikale Skalen von 0,5 mV/div bis 10 V/div
SPO-Technologie
Wellenformerfassungsraten von bis zu 170.000 wfm/s (Normalmodus) und 750.000 wfm/s (Sequenzmodus)
Unterstützt 256-stufige Intensitätsstufen und Farbtemperaturanzeigemodi
500 Mpts Signal-Aufzeichnungslänge insgesamt für alle 4 Kanäle
Hochgeschwindigkeits-Hardware-basierte Mittelwertbildung, Hi-Res; Hochgeschwindigkeits-Hardware-basierte Maskentestfunktion, mit Maskeneditor zur Erstellung benutzerdefinierter Masken
16 digitale Kanäle (optional)
25 MHz Arbiträrsignalgenerator, mehrere vordefinierte Wellenformen
Großes 12,1 "TFT-LCD-Display mit 1280 * 800 Auflösung; Kapazitiver Touchscreen der Multi-Touch-Gesten unterstützt
Schnittstellen: USB-Hosts, USB-Gerät (USBTMC), LAN (VXI-11 / Telnet / Socket), Micro-SD-Karte, Pass / Fail, Trigger Out, HDMI

Leistungsstarke Software

Digitales Triggersystem mit Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth Edge, Setup/Hold, Delay und Video (HDTV unterstützt). Zone Trigger vereinfacht die erweiterte Triggerung
Serielle Bustriggerung und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT und Manchester
Segmentierter Erfassungsmodus (Sequenz), der die maximale Aufzeichnungslänge in mehrere Segmente (bis zu 80.000) unterteilt, entsprechend den vom Benutzer festgelegten
Auslösebedingungen, mit einer sehr kurzen Zeit zwischen den Segmenten, um das qualifizierte Ereignis zu erfassen
History Waveform Record Funktion (History), die maximale aufgezeichnete Wellenformlänge beträgt 80.000 Frames
Automatische Messungen mit mehr als 50 Parametern die Statistiken mit Histogramm, Spur, Trend, Gating-Messung und Messungen zu Mathematik, Historie und Ref unterstützen
4 Mathematische Spuren (8 Mpts FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadratwurzel usw.), unterstützt Formeleditor
Umfangreiche Datenanalysefunktionen wie Suchen, Navigieren, Digitales Voltmeter, Zähler, Wellenformhistogramm, Bode-Diagramm, Leistungsanalyse und Augen-/Jitteranalyse
Der integrierte Webserver ermöglicht die Fernsteuerung über den LAN-Port über einen Webbrowser. Unterstützt SCPI-Fernbedienungsbefehle. Bedienung über externe Maus und Tastatur möglich

Produkthighlights

Suchen und navigieren

Mit dem Siglent SDS6054A können Ereignisse in einem Datensatz und im Verlauf basierend auf benutzerdefinierten Auslösebedingungen gefunden werden. Navigieren Sie in den Browsern durch die Ereignisse, spielen Sie Verlaufsframes ab oder verschieben Sie die Verzögerungsposition bei langen Datensätzen kontinuierlich (nützlich in der Zoomansicht).

Sequenzmodus

Die segmentierten Daten speichert die Wellenform in mehreren Speichersegmenten (bis zu 80.000). Jedes Segment speichert eine getriggerte Wellenform zusammen mit den Informationen aus der Totzeit. Der Abstand zwischen den Segmenten kann nur 1.3 µs betragen. Alle Segmente können mit der Verlaufsfunktion und einer beliebigen Bildrate wiedergegeben werden.

History Modus

Der History Modus zeichnet bis zu 80.000 ausgelöste Wellenformen (Frames) auf. Dies erfolgt kontinuierlich im Hintergrund, sodass die Verlaufswellenformen jederzeit wiedergegeben werden können, um vergangene Ereignisse zu finden und zu analysieren. Es können serielle Dekodierungs-, Zoom- und Cursormessungen verwendet werden.

Parameter & Parameterstatistiken

Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, verschiedenes und Kanalverzögerung mit insgesamt mehr als 50 verschiedenen Arten von Messungen. Messungen können innerhalb einer bestimmten "Gate-Periode" durchgeführt werden. Messungen an mathematischen, Referenz- und Verlaufsrahmen werden unterstützt.

Erweiterte Mathematikfunktionen

Hardwarebeschleunigte FFT bis zu 8 Mpts. Diese Funktion bietet eine hohe Frequenzauflösung mit einer schnellen Bildwiederholfrequenz. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, sodass sie sich an unterschiedliche Spektrumsmessanforderungen anpassen kann. Drei Modi (Normal, Average und Max Hold) können unterschiedliche Anforderungen zur Beobachtung des Leistungsspektrums erfüllen. Automatische Peakerkennung und Marker werden unterstützt.

Hardwarebasierender High Speed Maskentest

Das Siglent SDS6054A verwendet eine hardwarebasierte Maskentestfunktion, mit der pro Sekunde bis zu 18000 Pass / Fail-Entscheidungen getroffen werden können. Es ist einfach benutzerdefinierte Testvorlagen zu generieren, mit denen der Signalverlauf kontinuierlich verglichen werden kann. Die fehlgeschlagenen Frames können automatisch als Verlaufsframes oder Screenshots gespeichert werden und eignen sich so für die langfristige Signalüberwachung oder den automatisierten Test von Produktionslinien.

Bis zu 500 Mpts/Kanal Speichertiefe

Mithilfe der hardwarebasierten Zoomtechnik des Siglent SDS6054A und einer Aufzeichnungslänge von bis zu 500 Mpts, können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen. Das schnell hineinzoomen ermöglicht die Konzentration auf gewünschte Messbereiche.

Eye/Jitter Analysefunktion

Das Siglent SDS6054A unterstützt Eye- und Jitter-Analyse-Messungen. Es kann automatisch den eingebetteten Referenztakt aus seriellen Daten extrahieren und das Augendiagramm erstellen. Das Siglent SDS6054A ermöglicht die Messung von mehreren Eye/Jitter-Parametern und unterstützt Maskentests auf Augendiagrammen.

Bis zu 170.000 wfm/s Signalerfassungsrate

Das Siglent SDS6054A bietet eine Signalerfassungsrate von bis zu 170.000 Wfm/s und erreicht im Sequenzmodus eine Rate von bis zu 750.000 wfm/s.

Serielle Busdekodierung

Anzeigen von Busprotokollinformationen in Tabellenform. Unterstützen von I2C, SPI, UART, CAN, LIN, CAN-FD, FlexRay, I2S, MIL-STD-1553B und SENT.

Zonentrigger

Das Siglent SDS6054A bietet eine Zonentrigger Funtion, für erweiterte Triggerung.

Maskeneditor

Der integrierte Maskeneditor hilft beim Erstellen benutzerdefinierter Masken.

Produktvideo

SDS6000A - Einführung

Technische Daten

Gerätespezifikation	SDS6054A	SDS6104A	SDS6204A
Bandbreite	500MHz	1 GHz	2 GHz
Kanäle	4 + ERW	4 + ERW	4 + ERW
Abtastrate in Echtzeit	5 GSa/s (10 GSa/s ESR) pro Kanal	5 GSa/s (10 GSa/s ESR) pro Kanal	5 GSa/s (10 GSa/s ESR) pro Kanal
Erfassungsrate	Normalmodus: 170.000 wfm/s; Sequenzmodus: 750.000 wfm/s	Normalmodus: 170.000 wfm/s; Sequenzmodus: 750.000 wfm/s	Normalmodus: 170.000 wfm/s; Sequenzmodus: 750.000 wfm/s
Speichertiefe	500 Mpts	500 Mpts	500 Mpts
