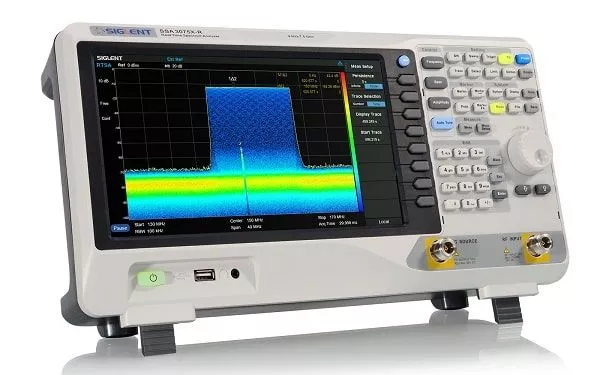

Das Siglent SSA3075X-R bietet ein großes Multi Touch Display (25,65 cm, 10,1") mit einer Auflösung von 1024 × 600 Pixeln, sowie eine Bandbreite von 7.5 GHz.

Features

Frequenzbereich des Spektrumanalysators von 9 kHz bis 7,5 GHz
-165 dBm / Hz Angezeigter durchschnittlicher Geräuschpegel (Typ.)
-98 dBc / Hz bei 10 kHz Offset-Phasenrauschen (1 GHz, Typ.)
Pegelmessunsicherheit <0,7 dB (Typ.)
1 Hz Mindestauflösungsbandbreite (RBW)
Vorverstärker Standard
Tracking Generator Standard
Echtzeit-Analysebandbreite von bis zu 40 MHz
100% POI 7,20 μs, Dynamikbereich 60 dB
Multi-View für Dichte, Spektrogramm, PvT sowie Multi-Trigger und FMT
Modulationsanalyse bis 40 MHz BW (Opt.)
Reflexionsmesskit (opt.)
EMI-Filter und Quasi-Peak-Detektor-Kit (opt.)
Advanced Measurement Kit (Opt.)
10,1-Zoll-Multitouch-Bildschirm, Maus und Tastatur werden unterstützt
Webbrowser-Fernbedienung auf PC- und mobilen Terminals und Dateibetrieb

Hardwaredetails

Die SIGLENT SSA3000X-R Echtzeit-Spektrumanalysatoren sind leistungsstarke und flexible Werkzeuge für komplexe HF-Signalüberwachung und -analyse. Mit einer Kapazität von 40 MHz Analysebandbreite und 7,2 µs 100 % POI kann der Analysator mehrdimensionale Datenanzeigen, erweiterte Triggerung und HF-Datenerfassung bieten, um moderne Herausforderungen im HF-Spektrum zu lösen, wie Sprungfrequenz, Konfliktkanal, Spektrumsinterferenz, usw. Sie bieten auch einen Standard-Tracking-Generator für die Netzwerkanalyse, eine optionale digitale Breitbandmodulationsanalyse und einen EMI-Precompliance-Test.
Zu den Anwendungen gehören Broadcast-Überwachung/-Evaluierung, Mobilfunkstandorte, IoT, WiFi, Bluetooth-Vermessung, Forschung und Entwicklung, Bildung, Produktion und Wartung.

Produkthighlights

1 Hz Minimum Resolution Bandwith

Die minimale Auflösungsbandbreite (RBW) von 1 Hz macht es möglich, auch Signale mit minimalen Frequenzunterschieden zu untersuchen.

Besonderes niedriges Eigenrauschen

Die SSA3000X-R Serie bietet ein rauscharmes, hochleistungsfähiges HF-Frontend mit geringem Eigenrauschen (Displayed Average Noise Level, DANL) von nur -165 dBm/Hz und einem standmäßig integrierten Vorverstärker. Die hohe Empfindlichkeit ermöglicht die Analyse schwacher Signale.

Ausgezeichnetes Phasenrausch-Verhalten

Durch das besonders niedrige Phasenrauschen von < -98 dBc / Hz (fc = 1 GHz, @10 kHz) können die meisten Synthesizer und Signalgeneratoren analysiert werden.

Großer Multi-Touchscreen

Ein hochauflösender 10,1-Zoll-Bildschirm mit Multitouch sorgt für eine einfache und effiziente Bedienung. Selbst die Nutzung von Maus und Tastatur ist über USB möglich.

Entfernung zum Fehlermodus

Kabel- und Antennentest basierend auf Timing Domain Analysis

Vektor-Netzwerkanalysator-Modus

100 kHz – 7,5 GHz Vector S11- und S21-Messung, Overlay-Display für mehrere Formate

Reflexionsmessung

VSWR- und Return-Loss-Messung mit Q-Wert-Messung

Echtzeit-Analysemodus

Dichte, 3D, Spektrogramm, PvT, Mehrfachansicht und Abmessungen zur Überwachung komplexer Signale

EMI Measurement Modus (EMI Option)

Umfassende EMV-Precompliance Messungen mit CISPR 16-1-1 EMI-Filter und integrierten CISPR-Band A/B/C/D Voreinstellungen. Unterstützt Peak-, Quasi-Peak- und EMI-Mittelwert-Detektoren und mehrere vorgespeicherte Standards zum bequemen Vergleich von Emissionen mit gesetzlichen Grenzwerten. Balkenanzeigen und eine kontinuierliche Überwachung des Signals ermöglichen die schnelle Erkennung der maximalen Amplitude.

Modulationsanalyse-Modus (AMA/DMA Option)

Vektorsignal-Modulationsanalyse für analoge (AM/FM) und digitale (ASK/FSK/PSK/MSK/QAM) Signale. Unterstützt die Auswertung der Error Vector Magnitude (EVM) sowie die Datenaufzeichnung am Computer und die Wiedergabe aufgezeichneter Daten zusammen mit einem Siglent SSG5000X HF Signalgenerator.

Produktvideo

SSA3000X-R - Einführung

Technische Daten

Modellvergleich	SSA3015X Plus	SSA3021X Plus	SSA3032X Plus	SSA3075X Plus	SSA3032X-R	SSA3050X-R	SSA3075X-R
Max. Bandbreite	1.5 GHz	2.1 GHz	3.2 GHz	7.5 GHz	3.2 GHz	5 GHz	7.5 GHz
Echtzeit-Bandbreite	x	x	x	x	25 MHz, 40 MHz (Option)	25 MHz, 40 MHz (Option)	25 MHz, 40 MHz (Option)
Vorverstarker	✓	✓	✓	✓	✓	✓	✓
Tracking (Mitlauf-) Generator	✓	✓	✓	✓	✓	✓	✓
EMI Filter (Option)	200 Hz, 9 kHz, 120 kHz, 1MHz	200 Hz, 9 kHz, 120 kHz, 1MHz	200 Hz, 9 kHz, 120 kHz, 1MHz	200 Hz, 9 kHz, 120 kHz, 1MHz	200 Hz, 9 kHz, 120 kHz, 1MHz	200 Hz, 9 kHz, 120 kHz, 1MHz	200 Hz, 9 kHz, 120 kHz, 1MHz
AMK CHP/ACPR/TOI/OBW/Monitor	Option	Option	Option	Option	Option	Option	Option
AMA AM/FM	Option	Option	Option	Option	Option	Option	Option
DMA ASK/FSK/PSK/QAM	Option	Option	Option	Option	Option	Option	Option
Touch Screen	✓	✓	✓	✓	✓	✓	✓
Auflösungsbandbreite (RBW)	1 Hz ~ 1 MHz, in 1-3-10 Sequenz	1 Hz ~ 1 MHz, in 1-3-10 Sequenz	1 Hz ~ 1 MHz, in 1-3-10 Sequenz	1 Hz ~ 1 MHz, in 1-3-10 Sequenz	1 Hz ~ 3 MHz, in 1-3-10 Sequenz	1 Hz ~ 3 MHz, in 1-3-10 Sequenz	1 Hz ~ 3 MHz, in 1-3-10 Sequenz
Anzeige des durchschnittlichen Geräuschpegels (DANL), min.	-156 dBm/Hz	-161 dBm/Hz	-161 dBm/Hz	-165 dBm/Hz	-165 dBm/Hz	-165 dBm/Hz	-165 dBm/Hz
Vektornetzwerkanalyzer	X	X	X	X	✓	✓	✓
