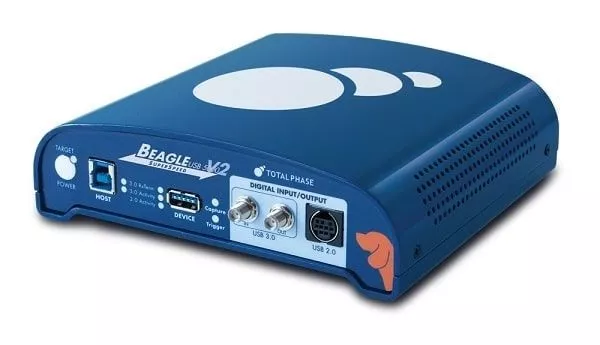

Total Phase Beagle 5000 V2 USB 3.0 Standard Protocol Analyzer

Der Beagle 5000 V2 USB 3.0 Standard Protokoll Analysator ist ein anwenderfreundliches und vielseitig einsetzbares Werkzeug

Produkt ist abgekündigt

inkl. MwSt. (inaktiv)

Preise exkl. MwSt. zzgl. Versandkosten

Zum Ersatzprodukt

Nicht mehr verfügbar

Weitere Informationen

0,00 €*

0,00 €*

0,00 €*

0,00 €*

Beagle LabVIEW Driver

0,00 €*

Beagle LabVIEW Driver

0,00 €*

USB Driver

0,00 €*

USB Driver

0,00 €*

Produktnummer: TP322510

Hersteller: Total Phase

Beagle 5000 V2 USB 3.0 Standard Protocol Analyzer

Angebot

Dieses Produkt wurde vom Hersteller abgekündigt

Beschreibung

Der Beagle USB 5.000 v2 Standard ist das preiswerteste USB 3.0 Model und eines der zukunftsweisendsten USB3.0 Protokoll Analysatoren die verfügbar sind. Individuell wählbare Optionen ermöglichen es den Analyzer auf die heutigen, spezifischen Bedürfnisse hin zu konfigurieren. Mit den wachsenden Anforderungen können die entsprechenden Optionen im Feld nachgerüstet werden. Die kostenlose Data Center Software und die Plattform übergreifende Unterstützung von Windows, Linux and MAC OS X machen den Beagle USB 5.000 v2 Analysator zu einem anwenderfreundlichen und vielseitig einsetzbarem Werkzeug für jeden Ingenieur der mit USB2.0 und USB3.0 arbeitet.

Haupteigenschaften

Gleichzeitiges Überwachen von USB 3.0 und USB 2.0 ohne Eingriff
4 GB On-Board-Puffer mit Live-Datenstreaming zum Analysecomputer
Echtzeit- Decodierung auf USB-Klassenebene mit der Data Center Software
Präzises Timing bis zu einer Auflösung von 2 ns
Match/Action-Trigger- und Filtersystem
Hardwarebasierte USB 2.0- und 3.0-Paketunterdrückung
USB 3.0-Downlink ermöglicht längere Aufnahmen
Aktivieren Sie die erweiterte Synchronisierung, um Anwendungen zu überwachen, die mehrere Analysatoren erfordern
Automatische Unterstützung für Datenverschlüsselung, Spread-Spektrum-Taktung, Polaritätsumkehrung und Empfängererkennung
Mehrere digitale Ein- und Ausgänge zur Synchronisierung mit externen Geräten
Vollständig kompatibel mit Windows, Linux und Mac OS X mit Unterstützung für 32- und 64-Bit-Systeme

Hardwareanforderung

Intel oder AMD processor operating at 2 gigahertz (GHz) oder schneller
1 gigabyte (GB) physical RAM (32-bit) oder 2 GB RAM (64-bit)
2 GB oder mehr freier Festplattenplatz
Full-speed USB Schnittstelle
Bildschirmauflösung von 1024x768 oder besser
Internetanschluss ist hilfreichdus.

Interaktive Echtzeitleistung

Überwachen Sie USB 3.0 und USB 2.0 eingriffsfrei und analysieren Sie die Daten interaktiv, sobald sie auf dem Bus erfasst werden. Vermeiden Sie Engineering-Engpässe, die durch das Warten auf das Herunterladen und Analysieren erfasster Daten entstehen. Entwickler können ein Gerät wiederholt trennen und wieder anschließen oder iterativ testen und den resultierenden USB-Verkehr sofort sehen, was Zeit spart und Frustration reduziert. Es ist nicht erforderlich, den Analysator zurückzusetzen, eine Erfassung neu zu starten und darauf zu warten, dass alle Daten immer wieder heruntergeladen und analysiert werden.

Schnelle Datenanalyse

Filtern und suchen Sie schnell nach interessanten Daten, während die Erfassung noch läuft. Nutzen Sie die Echtzeit-Statistikfunktion der Data Center Software um Pakete und Fehler auf dem Bus anzuzeigen.

Unbegrenzte Aufnahmegrößen

Alle Beagle USB 5000-Modelle verfügen über Infinite Capture, unsere Lösung, mit der Benutzer mehr Daten erfassen können, als in ihrem integrierten Puffer gespeichert sind. Daten werden kontinuierlich vom standardmäßigen 4-GB-Puffer zum Analyse-PC gestreamt, wodurch die Gesamterfassungsgröße den Hardware-Pufferspeicher bei weitem übersteigen kann. Da der Großteil des USB-Datenverkehrs in Bursts auftritt, kann der Ultimate-Modellanalysator den USB-Analysedatenverkehr über seinen standardmäßigen USB 3.0-Downlink schnell einholen und Pufferspeicher für mehr Daten freigeben.

Echtzeit-Decodierung auf USB-Klassenebene mit der Data Center Software

USB-Daten sind durch die Echtzeit-Decodierung von Daten auf Klassenebene einfacher zu verstehen. Die Dekodierung auf Klassenebene erfolgt automatisch – Sie müssen nicht warten, bis die Erfassung heruntergeladen und die Dekodierung angewendet wurde. Die Data Center Software unterstützt mehrere USB-Klassen. Für USB-Klassen, die nicht in dieser Liste enthalten sind, können Entwickler USB-Konfigurationen speichern, um die Dekodierung nach der Erfassung anzuwenden.

Match/Action Triggering und Filtering

Das Auslösen und Filtern von Übereinstimmungen/Aktionen ermöglicht es Entwicklern, die Erfassung auszulösen, Daten zu filtern oder externe Auslöser festzulegen, indem sie Datenmuster, Pakettypen, Fehlertypen und mehr abgleichen. Erstellen Sie flexible zustandsbasierte Ereignisauslöser mit bis zu 8 unabhängigen Zuständen und 6 Übereinstimmungen pro Zustand für USB 2.0-Erfassungen. Erweiterte Multi-State-Trigger und Filter für USB 3.0-Erfassungen sind mit der USB 3.0 Advanced State-Based Matching Option verfügbar.

Multi-Analyzer-Synchronisation

Anwendungen erfordern möglicherweise mehrere Analysatoren zur Überwachung von Datenübertragungen im gesamten System. Mit der erweiterten Synchronisierungsfunktion können Ingenieure Multi-Analyzer-Szenarien erstellen, um die Latenz im gesamten System mit einer bisher unerreichten Genauigkeit zu messen.

SuperSpeed-Downlink

Ermöglichen Sie längere Aufnahmen mit dem USB 3.0-Downlink. Durch die Zusammenarbeit mit der Echtzeitanzeige von Total Phase werden USB 3.0-Daten viel schneller erfasst und angezeigt. Es gibt keine Wartezeit für das Herunterladen von Daten; Daten werden sofort auf dem Bildschirm angezeigt.

Digitale E/A zur Synchronisierung

Lösen Sie eine Ausgabe an ein Oszilloskop oder einen Logikanalysator aus und erhalten Sie ein noch besseres Verständnis Ihres Systems. Der Beagle USB 5000 v2 SuperSpeed Protocol Analyzer Ultimate bietet einen dedizierten USB 3.0-Eingang und -Ausgang zur Synchronisierung mit externen Geräten. Der Beagle USB 5000 v2 Analyzer Ultimate bietet außerdem vier digitale Eingänge und vier digitale Ausgänge für USB 2.0.

Einfache Zusammenarbeit

Teilen Sie Daten ganz einfach mit Ihren Kollegen auf der ganzen Welt mit der kostenlos herunterladbaren Data Center Software. Senden Sie gespeicherte Aufnahmen an Ihre Kollegen, und sie können die Daten genau so anzeigen, wie Sie sie sehen.

Verfügbare Software

Data Center

Die Data Center™-Software ist eine kostenlose Bus Monitor Software, die USB-, USB Type-C Power Delivery-, I2C-, SPI-, eSPI- und CAN-Busdaten über die Hardwareprotokolle erfasst und anzeigt. Das Data Center ist die einzige Protokollanalyse-Software mit Echtzeitleistung und plattformübergreifender Unterstützung für Windows, Linux und Mac OS X.

Labview Treiber

Der Beagle LabVIEW-Treiber ist ein kostenloser Open-Source-LabVIEW-Instrumententreiber für den Zugriff auf die Beagle-Protokollanalysatoren innerhalb der LabVIEW-Entwicklungsumgebung. Das Treiberpaket ist auf Windows ausgerichtet und basiert auf der Beagle-Softwarebibliothek.

API's

Der Beagle USB 480 Protokoll Analysator verfügt über eine umfassende API für Rosetta-Sprachbindungen – 32-Bit- und 64-Bit-Software-API C, C#, Python 2/3, .NET, VB.NET und VB6. Die Labview Treiber stellen alle Funktionen bereit, die einem C-Sprachentwickler normalerweise zur Verfügung stehen. Unterstützt werden Windows 10, 11, Max OS X 10 - 11, Ubunto, Fedora, SuSE und Red Hat.

Unterschied Beagle 5000 USB 3.0 Standard und Beagle 5000 USB 3.0 Ultimate

Der Beagle 5.000 Ultimate ist die Endausbaustufe. Der Beagle 5.000 Standard kann jederzeit zu einem späteren Zeitpunkt mit folgenden Optionen aufgerüstet werden:

Aufrüstung auf 4GB Speicher - Damit kann eine höhere Datenmenge zwischengespeichert werden was zu einer schnellere Auswertung der Daten führt.
Simultane Aufzeichnung von USB2.0 und USB3.0 Daten Option
SuperSpeed Downlink Option - Ermöglicht längere und schnellere Aufzeichnungen. Diese Option arbeitet mit dem Echtzeit Display Feature der Data Center Software zusammen.
USB 3.0 Advanced State-Based Matching Option - Mehr Komfort beim Debugger durch Match/ Action Trigger
Multi Analyzer Synchronisations Option - Andere Geräte können mit dem Protokoll Analysator synchronisiert werden.

Produktvideo

Cypress FX3 MCU und Beagle 5000 V2 USB

Fehlerbehebung mit dem Beagle 5000 V2 USB

Erweiterte Trigger einstellen mit dem Beagle 5000 V2 USB

Technische Daten

Gerätespezifikation	Beagle 5000 V2 USB 3.0 Standard - Protokoll Analysator
Unterstützte Specifications	USB 3.0, USB 2.0, USB 1.1, USB 1.0
Unterstützte Link Speeds	5Gb/s, 480Mb/s, 12Mb/s, 1.5Mb/s
Speicher	2 GB, aufrüstbar bis 4 GB
Echtzeit Klassen Decoding	Audio (1.0, 2.0), CDC, DFU, HID, Hub, Massenspeicher, UAS, Video und mehr
Zeitstempel Genauigkeit	2 ns timing resolution for USB 3.0 and 16.7 ns for USB 2.0
USB 3.0 Merkmale	Automatisch Daten Scrambling Unterstützung, Polaritätserkennung, Spread Spektrum Taktgeber und Empfänger Erkennung
Low-Level Error Detection	Ungültige PID, schlechte CRC, Zeitüberschreitung, Rahmensequenz Fehler , Zustands-Übergangsfehler und Vieles mehr.
Bus States	Erkennung von USB 3.0 link Training, USB 3.0 link Betriebszustände (LTSSM) und alle USB 2.0/1.1/1.0 Bus Zustände
Triggering/Filter	Basis und komplex Abgleichsystem für Triggerung und Filterung
External Synchronizatios	Für USB 3.0: 1 externer Eingang (SMA) 1 externer Ausgang (SMA) Für USB 2.0: 4 externe Eingänge (Mini-DIN9)
Minimal Anforderung an den Analyse PC	1 GB Harddisk Speicherkapazität High-speed USB port

Modell- vergleich	Beagle USB 12	Beagle USB 480	Beagle USB 480 Power - Standard	Beagle USB 480 Power - Ultimate	Beagle USB 5000 v2 - Standard	Beagle USB 5000 v2 - Ultimate	USB Power Delivery
Artikelnummer	TP320221	TP320510	TP323510	TP323610	TP322510	TP322610	TP350110
USB Aufzeichnungs- rate	<12 Mbps	<480 Mbps	<480 Mbps	<480 Mbps	<5000 Mbps	<5000 Mbps	<1 Mbps
USB 3.0 and 2.0 Simulation und Monitoring	Nein	Nein	Nein	Nein	Verfügbar	✔	Nein
USB 2.0 Downlink	✔	✔	✔	✔	✔	✔	✔
USB 3.0 Downlink	Nein	Nein	Nein	Nein	Verfügbar	✔	Nein
Echtzeitdaten Anzeige & Analyse	✔	✔	✔	✔	✔	✔	Nein
Echtzeit LTSSM Tracking	Nein	Nein	Nein	Nein	✔	✔	Nein
Echtzeit Statistik	✔	✔	✔	✔	✔	✔	Nein
Speicher - Standard im Gerät	Host PC	64 MB + Host PC	256 MB + Host PC	256 MB + Host PC	2 GB + Host PC	4 GB + Host PC	Host PC
Speicher - Zusätzlich 2 GB (Total 4GB)	Nein	Nein	Nein	Nein	Verfügbar	✔	Nein
Verfügbarkeit von externen Triggern	Nein	Input - Moniter Output - Trigger	Input - Moniter Output - Trigger	✔	✔	✔	Nein
Erweiterte Trigger	Nein	Nein	Nein	✔	USB 2.0 (Included) USB 3.0 (Verfügbar)	✔	Nein
Sync	Nein	Basic	Basic	Basic	Basic Advanced (Optional)	Verfügbar	Nein
USB 3.0 Advance State Machine	Nein	Nein	Nein	Nein	Verfügbar	✔	Nein
Strom- & Spannungsmonitor	Nein	Nein	✔	✔	Nein	Nein	✔
Plattformübergreifende Unterstützung for Window, Linux, Mac OS X	✔	✔	✔	✔	✔	✔	✔ (Linux)
Software GUI	✔	✔	✔	✔	✔	✔	✔
Gebührenfreie API	✔	✔	✔	✔	✔	✔	Nein
