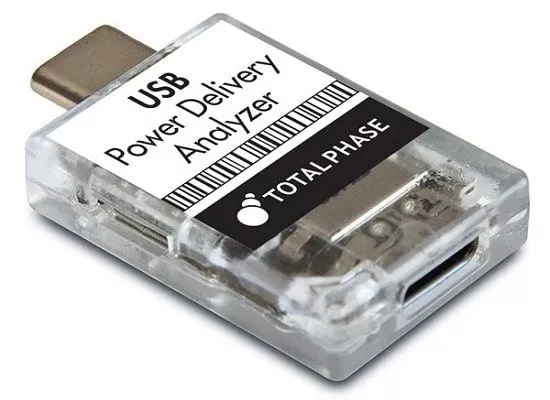

Total Phase USB Power Delivery Analyzer

Der USB Power Delivery Analyzer ist ein kleiner Adapter zur Aufzeichnung des Protokollverkehrs auf dem USB-Typ-C-Anschluss

Produkt ist abgekündigt

inkl. MwSt. (inaktiv)

Preise exkl. MwSt. zzgl. Versandkosten

Zum Ersatzprodukt

Nicht mehr verfügbar

Weitere Informationen

0,00 €*

0,00 €*

0,00 €*

0,00 €*

Produktnummer: TP350110

Hersteller: Total Phase

USB Power Delivery Analyzer

Angebot

Dieses Produkt wurde vom Hersteller abgekündigt

Beschreibung

Der USB Typ-C-Stecker und USB Power Delivery, die Spezifikation um über USB- elektronische Geräte mit bis zu 100 Watt aufzuladen, sind die zwei wesentlichsten Weiterentwicklungen bei USB seit Jahren. Der Typ-C-Stecker hat einen deutlich geringeren Platzbedarf, eine reversible Architektur –man muss sich nicht mehr um die Ausrichtung des USB Kabels kümmern-, Unterstützung schnellerer Übertragungsraten, mehr Leistung und das Alternate Protokoll.

Mit USB Power Delivery 3.0 (USB-PD) kann man die Stromversorgung und die Datenübertragung auf sehr flexible Weise an die individuellen Bedürfnisse anpassen. Diese neuen Funktionen setzen auf den vorherigen USB Generationen auf und ermöglichen unter anderem die Kombination einer Videoübertragung bei gleichzeitigen Laden des Geräts.

Durch die Kombination des USB Power Delivery Analyzer mit der kostenlosen Data Center™ Software, können Sie auf den CC1 /CC2 Pins (Konfigurations-Channel) die Stromversorgung protokolieren, überwachen und dekodieren, während gleichzeitig die USB 2.0 und USB 3.1 (bis zu Gen2) Datenleitung benutzt wird. Mit einem geplanten Software Update erhalten Sie die zusätzliche Möglichkeit die Spannung und den Strom des VBUS und VCONN zu überwachen und zu protokollieren. Diese korrelieren mit den Power Delivery Daten selbst und können angezeigt werden.

Schnell einfach und tragbar. Das ist die moderne Lösung Ihre USB Power Delivery Quellen zu testen und zu debuggen.

Haupteigenschaften

Sniffing Power Delivery (PD)-Verkehr auf beiden Steuerkanalleitungen (CC1/CC2)
Nachrichtendecodierung, einschließlich Leistungsverhandlung, Alternativmodusverhandlung, VDM-Datenanzeige usw.
Erfassen und Anzeigen von erweiterten PD 3.0-Meldungen
Dekodieren Sie DisplayPort-VDMs
Transparentes Zwischenschalten bei einer USB-Typ-C-Verbindung

LED Anzeige
Blues Licht	Leerlauf/Überwachung
Grünes Licht	Verkehr auf CC1
Rotes Licht	Verkehr auf CC2

Hardwareanforderung

Intel- oder AMD-Prozessor mit 2 Gigahertz (GHz) oder schneller
1 Gigabyte (GB) physischer RAM (32 Bit) oder 2 GB RAM (64 Bit)
2 GB oder mehr verfügbarer Festplattenspeicher
Hochgeschwindigkeits-USB-Anschluss
VGA mit einer Bildschirmauflösung von 1024 x 768 oder höher
Internetzugang ist hilfreich

Unterstützte Betriebssysteme (32-Bit und 64-Bit)

Windows: 7, 8, 8.1, 10
Linux: Ubuntu, Fedora, SuSE, RedHat
Mac OS X 10.7-10.1

Verfügbare Software

Data Center

Die Data Center™-Software ist eine kostenlose Bus Monitor Software, die USB-, USB Type-C Power Delivery-, I2C-, SPI-, eSPI- und CAN-Busdaten über die Hardwareprotokolle erfasst und anzeigt. Das Data Center ist die einzige Protokollanalyse-Software mit Echtzeitleistung und plattformübergreifender Unterstützung für Windows, Linux und Mac OS X.

API's

Der USB Power Delivery Analyzer verfügt über eine umfassende API für Rosetta-Sprachbindungen – 32-Bit- und 64-Bit-Software-API C, C#, Python 2/3, .NET, VB.NET und VB6. Die Labview Treiber stellen alle Funktionen bereit, die einem C-Sprachentwickler normalerweise zur Verfügung stehen. Unterstützt werden Windows 10, 11, Max OS X 10 - 11, Ubunto, Fedora, SuSE und Red Hat.

Produktvideo

USB-Typ-C-Geräten mit dem USB Power Delivery Analyzer

First Steps - USB Power Delivery Analyzer

Technische Daten

Gerätespezifikation	USB Power Delivery Analyzer
USB Pass Through	SuperSpeedPlus Generation 2 mit 10 Gbps SuperSpeed Generation 1 mit 5 Gbps Hi-Speed, 480 Mbps Full Speed, 12 Mbps Low Speed, 1.5 Mbps
VBus Unterstützung (maximum)	20V, 5A
Ziel Port	1 x USB-Buchse Type-C 1 x USB Type-C Stecker
Analyse Port (connects to PC)	USB-Buchse 2.0 Micro B Analyzer wird mit dem USB mit Strom versorgt
Qualität	RoHS zertifiziert 6 Monate Garantie Herstellung nach: ISO9001, ISO 13485, AS9100C, ITAR
Abmessung	B x H x L: 25.4 mm x 38.1 mm x 6.4 mm
Gewicht	42 g (1.5 oz)
Betriebstemperatur	10º – 35º C (50º – 95º F)
Beinhaltet voll funktionsfähige Monitoring Werkzeuge	Ja
Non-intrusives I2C monitoring bis zu 4 Mhz	Non-intrusives SPI monitoring bis zu 24 Mhz
Echtzeit-Datenerfassung und Anzeige	Bit-Level Timing
Linux und Windows kompatibel	Monitoring Werkzeuge für beide Systeme

Modell- vergleich	Beagle USB 12	Beagle USB 480	Beagle USB 480 Power - Standard	Beagle USB 480 Power - Ultimate	Beagle USB 5000 v2 - Standard	Beagle USB 5000 v2 - Ultimate	USB Power Delivery
Artikelnummer	TP320221	TP320510	TP323510	TP323610	TP322510	TP322610	TP350110
USB Aufzeichnungs- rate	<12 Mbps	<480 Mbps	<480 Mbps	<480 Mbps	<5000 Mbps	<5000 Mbps	<1 Mbps
USB 3.0 and 2.0 Simulation und Monitoring	Nein	Nein	Nein	Nein	Verfügbar	✔	Nein
USB 2.0 Downlink	✔	✔	✔	✔	✔	✔	✔
USB 3.0 Downlink	Nein	Nein	Nein	Nein	Verfügbar	✔	Nein
Echtzeitdaten Anzeige & Analyse	✔	✔	✔	✔	✔	✔	Nein
Echtzeit LTSSM Tracking	Nein	Nein	Nein	Nein	✔	✔	Nein
Echtzeit Statistik	✔	✔	✔	✔	✔	✔	Nein
Speicher - Standard im Gerät	Host PC	64 MB + Host PC	256 MB + Host PC	256 MB + Host PC	2 GB + Host PC	4 GB + Host PC	Host PC
Speicher - Zusätzlich 2 GB (Total 4GB)	Nein	Nein	Nein	Nein	Verfügbar	✔	Nein
Verfügbarkeit von externen Triggern	Nein	Input - Moniter Output - Trigger	Input - Moniter Output - Trigger	✔	✔	✔	Nein
Erweiterte Trigger	Nein	Nein	Nein	✔	USB 2.0 (Included) USB 3.0 (Verfügbar)	✔	Nein
Sync	Nein	Basic	Basic	Basic	Basic Advanced (Optional)	Verfügbar	Nein
USB 3.0 Advance State Machine	Nein	Nein	Nein	Nein	Verfügbar	✔	Nein
Strom- & Spannungsmonitor	Nein	Nein	✔	✔	Nein	Nein	✔
Plattformübergreifende Unterstützung for Window, Linux, Mac OS X	✔	✔	✔	✔	✔	✔	✔ (Linux)
Software GUI	✔	✔	✔	✔	✔	✔	✔
Gebührenfreie API	✔	✔	✔	✔	✔	✔	Nein
