Beschreibung

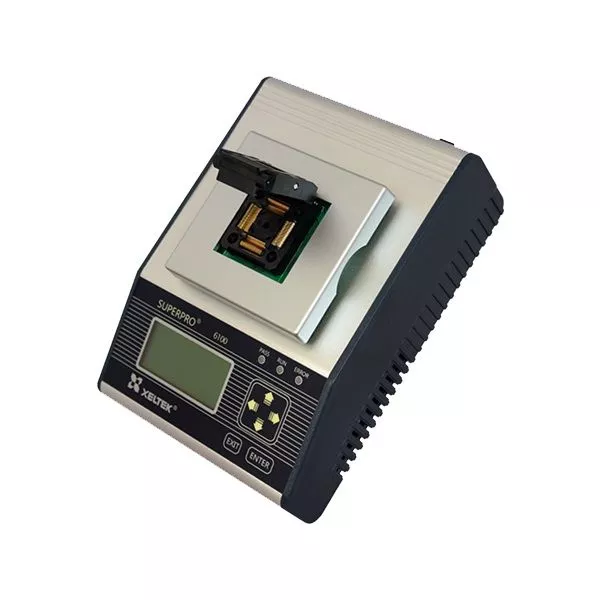

SuperPro 6100n ist ein kostengünstiger, zuverlässiger und schneller universeller Chip-Programmierer. Es ist für die Kommunikation über den USB 2.0-Anschluss für Entwicklungsanforderungen konzipiert und kann für Produktionsanforderungen auch im Standalone-Modus (ohne Anschluss an einen PC) arbeiten. Mit 144 Pin-Treibern zur Unterstützung von Chips mit hoher Pin-Anzahl verfügt es über die größte Anzahl unterstützter Geräte in der Programmierbranche.
Anwendung und Zielkunden: Programmierhäuser, Elektronikreparaturen, Autowerkstätten, Forensik- und Datenwiederherstellungsunternehmen, medizinische Geräte, Bedarf an größerer Geräteunterstützung.
Funktionen
- Eingebauter 144-Pin-Treiber
- Über 103.000 unterstützte Geräte von fast 400 IC-Herstellern
- Funktioniert im PC-gehosteten und eigenständigen (Standalone) Modus
- Unterstützt EEPROM, MCU, NOR Flash, FPGA, CPLD, SPLD, BPROM, NVRAM, EPLD
- Unterstützt keine NANDs oder eMMCs
- Ultraschneller 144-Pin-Standalone-Universalprogrammierer mit USB-Schnittstelle
- Ideal für Prototyping, Kleinserienfertigung, Master-Chip-Duplizierung und Chip-Tests
Erweiterte Funktionen
- Betreiben von mehrere Einheiten, um ein simultanes Multiprogrammiersystem aufzubauen. 1-15 Stück für flexible Serienfertigung.
- Unterstützt Geräte mit Vcc von 1,2 V - 5 V.
- Unterstützt Dateien bis zu 256 GB
- Überstrom- und Überspannungsschutz für die Sicherheit des Chips und der Programmierhardware
- Für hohe Zuverlässigkeit werden nur vom IC-Hersteller genehmigte Programmieralgorithmen verwendet.
- Die Vcc-Verifizierung (bei +5 % ~ 5 % und +10 % ~ 10 %) verbessert die Programmierzuverlässigkeit.
Weitere Funktionen
- Hohe Programmiergeschwindigkeit
SuperPro 6100N wurde im Hinblick auf eine hohe Programmiergeschwindigkeit entwickelt. Unsere vom Halbleiterhersteller zugelassenen Algorithmen, Präzision und sauberen Signale garantieren eine hohe Programmierausbeute. Ein spezielles Design wurde entwickelt, um Überschwingen und Bodenprellen zu eliminieren. Algorithmen werden mit einer Zustandsmaschinenarchitektur ausgeführt, die mit FPGA konstruiert ist, um eine ultrahohe Programmiergeschwindigkeit zu erreichen. - Großer Gerätesupport
Xeltek befindet sich im Silicon Valley und unterhält gute Beziehungen zu vielen großen IC-Unternehmen, die wichtig sind, um kontinuierlich neue Geräte zu unterstützen. SuperPro 6100N unterstützt derzeit mehr als 100.000 Geräte, was die größte Gerätebibliothek in der Programmierbranche darstellt. können innerhalb einer Woche hinzugefügt werden - die durchschnittliche Lieferzeit von anderen Herstellern beträgt über zwei Monate. - Projektdateien
Die Projektdatei speichert Vorbereitungen vor der Programmierung. Benutzer können auch die Arbeitsumgebung wiederherstellen und speichern. Die Projektdatei enthält Gerätetyp, Pufferdaten, Betriebsoptionseinstellungen, Konfigurationsbiteinstellungen und Stapelbefehle. Projektdateien können passwortgeschützt sein, um die Sicherheit und Zuverlässigkeit zu erhöhen, wenn sie von ungeschulten Bedienern betrieben werden. - Auto-Funktion
Die Auto-Funktion organisiert verschiedene Funktionen in einer sequentiellen Gruppe (Löschen, Blankoscheck, Programmieren, Verifizieren und Schützen). Funktionen werden in sequentieller Reihenfolge ausgeführt, ähnlich einem Stapelbefehl. - Produktionsmodus
Sobald ein Chip richtig eingesetzt ist, startet der Programmierer automatisch Stapelbefehle zum Löschen, Blankoscheck, Programmieren und Verifizieren. Die automatische Chip-Erkennung spart Zeit und erhöht die Effizienz. - Produktionsstatistik
Eine Protokolldatei kann verwendet werden, um Betriebsinformationen zu speichern, bevor das Programm beendet wird. Protokolldateien können auch verwendet werden, um die Qualitätsverfolgung zu erleichtern. - Werksmodus
Dieser Modus ist für die Massenproduktion im Werk ausgelegt. Um zu verhindern, dass Betriebsfehler Chips zerstören und falsche Daten auf den Chip geschrieben werden, arbeitet SuperPro im Auto-Funktionsmodus. Der Administrator kann ein Kennwort festlegen, um unbefugten Zugriff auf das System zu verhindern. - Automatische Erkennung von Dateitypen Wir unterstützen fast alle bekannten Dateiformate, einschließlich Dateiformate mit automatischen Erkennungsfunktionen: Binär, Intel (linear & segmentiert) Hex, Motorola S, Tektronix (linear & segmentiert), JEDEC, POF usw.
- Automatische Erhöhung
der Seriennummern Die automatische Generierung elektronischer Seriennummern ist auf dem Superpro 6100n verfügbar. Diese Funktion wird von Option implementiert. Auto Increment ermöglicht es Benutzern, dem Gerät eine eindeutige Seriennummer hinzuzufügen. Nach jeder erfolgreichen Programmierung ändert die Software den Wert automatisch um den angegebenen Inkrementmodus. - Kennworteinstellungen
für den Schutz des geistigen Eigentums sind sowohl im PC- als auch im eigenständigen Modus verfügbar.
Softwarefunktionen

Automatisierung von Seriennummern
Einige Anwendungen erfordern, dass für jeden Chip unterschiedliche Inhalte, wie z. B. die Produktsequenznummer oder die MAC-Adresse, in einen bestimmten Bereich geschrieben werden. MIt dem SuperPro 6100N kann dies automatisiert umgesetzt werden.

SuperPro Programmer Software
Die Super Pro PC Software ermöglicht intuitives Programmieren, durch einfache Auswahl des ICs und den Programmierdateien. Die große Datenbank der Programmieralgorythmen ist bereits in die Software intigriert.

TTL/CMOS Logik IC Tester
Der Programmierer der SuperPro 6100-Serie können als Tester für TTL/CMOS-Logik-ICs fungieren! Zusätzlich zum herkömmlichen TTL/CMOS (74/4000-Serie) kann der Benutzer benutzerdefinierte Testvektoren generieren, um die Gerätelogikfunktion korrekt zu testen.

ISP DLL Anwendung
Die DLL stellt alle notwendigen Funktionen bereit, die Sie benötigen, um die Programmierhardware aufzurufen, um Programmieroperationen aus der Ferne, durch ein benutzerdefiniertes Programm durchzuführen.
Unterstützte ICs
Technische Daten
Gerätespezifikation | ![]() SuperPro 6100N |
---|---|
Unterstützte Geräte | EPROM, ausgelagertes EPROM, paralleles und serielles EEPROM, FPGA-Konfigurations-PROM, FLASH-Speicher (NOR), BPROM, NVRAM, SPLD, CPLD, EPLD, Firmware-HUB, Mikrocontroller, MCU |
Unterstützte Pakettypen | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA , FTBGA, VFBGA, &mgr;BGA, CSP, SCSP, QFN, HVQFN usw. |
PC-Schnittstelle | USB 2.0 |
Eigenständiger Speicher | Compact FLASH-Karte |
Netzteil | Netzteil: Eingang AC 100 V - 240 V; Ausgang: 12 V/1,5 A |
Abmessungen | Paket: 301 (L) x 252 (B) x 145 (H) mm |
Gewicht | Hauptgerät: Gewicht 1,6 kg (3,5 lbs) | Paket: Gewicht 6,2 lbs (2,8 kg) |
Modellvergleich | ![]() SuperPro 7500 | ![]() SuperPro 6100N | ![]() SuperPro 610p | ![]() SuperPro 7504 | ![]() SuperPro 6104N | ![]() SuperPro IS01 | ![]() SuperPro IS416 |
---|---|---|---|---|---|---|---|
Anzahl der unterstützten Geräte | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Anzahl von Pin-Treibern | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
NAND-Unterstützung | Hoch | Mittel | Niedrig | Hoch | Mittel | - | JA |
eMMC-Unterstützung | Hoch | Niedrig | Niedrig | Hoch | Niedrig | - | - |
MCU-Unterstützung | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch |
Sockets pro Modul | Maximal 4 | 1 | 1 | Maximal 4 | Maximal 4 | 1 | 16 |
Modulanzahl | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Programmiergeschwindigkeit | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-erweitert | Nein | Eingeschränkt | Eingeschränkt | - | Nein | Ja | Ja |
Kommunikationsschnittstelle | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Speichermedien | SD-Karte | CF-Karte | - | - | - | SD | SD |
Socketadapterserie | GX | DX | SA | GX | DX | - | - |
Vom Benutzer angeforderte Geräteaktualisierungen | Ja | Ja | Nein | Ja | Ja | Ja | Ja |
