Beschreibung

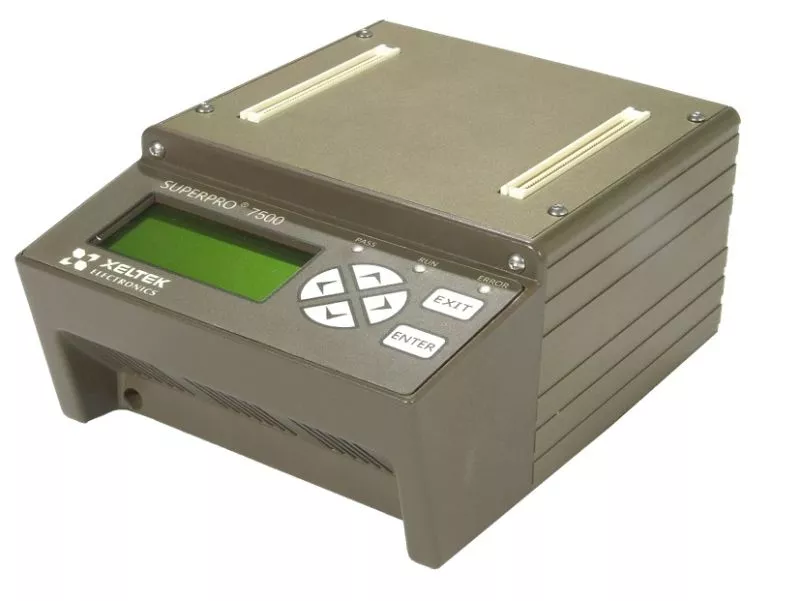

Der Xeltek SuperPro 7500N ist ein universeller Programmierer, der die Programmierung von EEPROM, NOR/NAND Flash, MCU, FPGA, CPLD, BPROM, NVRAM, SPLD, EPLD und eMMCs unterstüzt. Dabei kann das Gerät sowohl über den PC mit USB oder LAN mit der Super Pro Programmiersoftware als auch im Standalonebetrieb verwendet werden. Die leistungsstarke System-Engine des SuperPro 7500N ermöglicht es, entweder einen oder bis zu 4 Chips gleichzeitig ohne Mehraufwand zu programmieren. Verwandeln Sie den Universal-Programmierer in einen 4-Gang-Programmierer, indem Sie einen 4-fach-Adapter einsetzen.
Funktionen
- Algorithmen, die entwickelt wurden, um bis zu 4 Chips gleichzeitig zu programmieren
- Unterstützt die meisten Gerätespeicher auf dem Markt
- Programmiert eMMC-Geräte bis zu 64 GB
- Unterstützt die meisten Pakettypen einschließlich WLCSP
- Funktioniert im PC-gehosteten, eigenständigen und LAN-Modus
- Kundenspezifische Entwicklung von Gerätealgorithmen verfügbar
- 144-poliger Universaltreiber
- Für Standard-NOR/NAND-FLASH-Geräte und serielles EEPROM/FLASH
- Vier Chips können gleichzeitig programmiert werden (abhängig von Gerätetyp und Gehäuse).
- Über 59.000 Geräte werden in der SuperPro 7500-Bibliothek unterstützt. Adapter benötigen zur Übertragung keine DIP-Lock-Buchsen, was zu zuverlässigeren Verbindungen führt.
- Leistungsstarke NAND FLASH-Plattformbibliothek und exklusive Lösung für spezielle Fälle. Unterstützt Dutzende beliebter NAND FLASH-Plattformen. Schnelle Anpassung an spezifische Anforderungen verfügbar.
- Gebaut mit 144 Universal-Pin-Treiber. Universaladapter sind für verschiedene Pakete erhältlich.
- Die neunte Generation der Pin-Treiber-Technologie liefert sauberere Signale, einen breiteren Spannungsbereich, eine genauere und höhere Taktfrequenz und unterstützt Geräte mit Vcc von 1,2 V bis 5 V.
- Chip-Sicherheitsmechanismus mit eingebauter selbstkorrigierender Spannungsschaltung, um sicherzustellen, dass die Spannung innerhalb eines voreingestellten Bereichs liegt.
- Überstrom- und Überspannungsschutz für Chip- und Programmierhardware.
- Leistungsstarke und dennoch benutzerfreundliche Softwarefunktionen rationalisieren den Betrieb, verbessern die Effizienz und reduzieren Benutzerfehler während des Programmiervorgangs.
- Schneller kostenloser technischer und neuer Gerätesupport
Weitere Funktionen
- Sehr hohe Programmiergeschwindigkeit
Die SuperPro 7500N Programmiergeräte verwenden einen sehr schnellen MCU-Chip, der nicht nur zuverlässige Programmieralgorithmen, sondern auch eine hohe Programmiergeschwindigkeit ermöglicht. Die Verwendung einer ARM11 32bit MCU in Kombination mit einem internen Linux-Betriebssystem macht sie zu den fortschrittlichsten und vielseitigsten Programmiergeräten in der Branche. Der Superpro 7500N bietet eine 30 % höhere Programmiergeschwindigkeit und eine 8-10 mal schnellere Programmiergeschwindigkeit für eMMC-Geräte im Vergleich zum Superpro 6100. - Kundenspezifische 4-Gang-Adapter
Der SuperPro 7500N kann zum gleichzeitigen Programmieren von bis zu 4 Chips verwendet werden. Viele EEPROM / Flash / MCU / eMMC Chips werden auch im 2-Gang oder 4-Gang Modus unterstützt, um den Durchsatz um fast das Vierfache zu erhöhen! - LAN-Modus
Für die meisten Produktionsprogrammieranwendungen muss das Programmiergerät aus der Ferne bedient werden. Beim SuperPro 7500N, . Über den LAN-Anschluss können die Programmiergeräte an ein lokales Netzwerk angeschlossen und über jeden Computer im Netzwerk ferngesteuert werden. In diesem Fall fungiert der PC, der den SuperPro 7500N steuert, als Server und der SuperPro 7500N als Client. - Projektdateien
In der Projektdatei werden die Vorbereitungen für die Programmierung gespeichert. Benutzer können auch die Arbeitsumgebung wiederherstellen und speichern. Die Projektdatei enthält Gerätetyp, Pufferdaten, Betriebsoptionseinstellungen, Konfigurationsbiteinstellungen und Batch-Befehle. Projektdateien können durch ein Passwort geschützt werden, um die Sicherheit und Zuverlässigkeit bei der Bedienung durch ungeschultes Personal zu erhöhen. - Auto-Funktion
Die Auto-Funktion organisiert verschiedene Funktionen in einer sequentiellen Gruppe (Löschen, Leerprüfung, Programmieren, Verifizieren und Schützen). Die Funktionen werden in sequenzieller Reihenfolge ausgeführt, ähnlich wie bei einem Batch-Befehl. - Produktionsmodus
Sobald ein Chip korrekt eingelegt ist, startet das Programmiergerät automatisch die Batch-Befehle Löschen, Leerwertprüfung, Programmieren und Verifizieren. Die automatische Chip-Erkennung spart Zeit und erhöht die Effizienz. - Produktionsstatistik
Eine Protokolldatei kann verwendet werden, um Betriebsinformationen zu speichern, bevor das Programm beendet wird. Protokolldateien können auch zur Qualitätskontrolle verwendet werden. - Fabrikmodus
Dieser Modus ist für die Massenproduktion in der Fabrik gedacht. Um zu verhindern, dass Betriebsfehler die Chips zerstören und falsche Daten auf den Chip geschrieben werden, arbeitet SuperPro im automatischen Funktionsmodus. Der Administrator kann ein Kennwort festlegen, um unbefugten Zugriff auf das System zu verhindern. - Automatische Erkennung von Dateitypen
Wir unterstützen fast alle bekannten Dateiformate, einschließlich Dateiformate mit automatischen Erkennungsfunktionen: Binär, Intel (linear & segmentiert) Hex, Motorola S, Tektronix (linear & segmentiert), JEDEC, POF, etc. - Automatisches Erhöhen von Seriennummern
Die automatische Generierung von elektronischen Seriennummern ist beim Superpro 7500N verfügbar. Diese Funktion wird durch eine Option implementiert. Auto Increment ermöglicht es dem Benutzer, eine eindeutige Seriennummer in das Gerät einzufügen. Nach jeder erfolgreichen Programmierung ändert die Software den Wert automatisch um den angegebenen Erhöhungsmodus. - Schutz des geistigen Eigentums
Kennworteinstellungen sind sowohl im PC- als auch im Standalone-Modus verfügbar.
Softwarefunktionen

Automatisierung von Seriennummern
Einige Anwendungen erfordern, dass für jeden Chip unterschiedliche Inhalte, wie z. B. die Produktsequenznummer oder die MAC-Adresse, in einen bestimmten Bereich geschrieben werden. MIt dem SuperPro 7500N kann dies automatisiert umgesetzt werden.

SuperPro Programmer Software
Die Super Pro PC Software ermöglicht intuitives Programmieren, durch einfache Auswahl des ICs und den Programmierdateien. Die große Datenbank der Programmieralgorythmen ist bereits in die Software intigriert.

Verbindung über LAN
Über den LAN-Anschluss können Programmiergeräte mit einem lokalen Netzwerk verbunden und über jeden Computer im Netzwerk ferngesteuert werden.

ISP DLL Anwendung
Die DLL stellt alle notwendigen Funktionen bereit, die Sie benötigen, um die Programmierhardware aufzurufen, um Programmieroperationen aus der Ferne, durch ein benutzerdefiniertes Programm durchzuführen.
Unterstützte ICs
Technische Daten
Gerätespezifikation | ![]() SuperPro 7500N |
---|---|
Unterstützte Geräte | EPROM, ausgelagertes EPROM, paralleles und serielles EEPROM, FPGA-Konfigurations-PROM, FLASH-Speicher (NOR), BPROM, NVRAM, SPLD, CPLD, EPLD, Firmware-HUB, Mikrocontroller, MCU |
Unterstützte Pakettypen | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA , FTBGA, VFBGA, &mgr;BGA, CSP, SCSP, QFN, HVQFN usw. |
PC-Schnittstelle | USB 2.0, LAN |
Eigenständiger Speicher | SD-Karte |
Netzteil | Netzteil: Eingang AC 100 V - 240 V; Ausgang: 12 V/1,5 A |
Abmessungen | Hauptgerät: 184 (L) x 160 (B) x 78 (H) mm |
Gewicht | Hauptgerät: Gewicht 0,8 kg (3,5 lbs) |
Modellvergleich | ![]() SuperPro 7500 | ![]() SuperPro 6100N | ![]() SuperPro 610p | ![]() SuperPro 7504 | ![]() SuperPro 6104N | ![]() SuperPro IS01 | ![]() SuperPro IS416 |
---|---|---|---|---|---|---|---|
Anzahl der unterstützten Geräte | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Anzahl von Pin-Treibern | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
NAND-Unterstützung | Hoch | Mittel | Niedrig | Hoch | Mittel | - | JA |
eMMC-Unterstützung | Hoch | Niedrig | Niedrig | Hoch | Niedrig | - | - |
MCU-Unterstützung | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch |
Sockets pro Modul | Maximal 4 | 1 | 1 | Maximal 4 | Maximal 4 | 1 | 16 |
Modulanzahl | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Programmiergeschwindigkeit | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-erweitert | Nein | Eingeschränkt | Eingeschränkt | - | Nein | Ja | Ja |
Kommunikationsschnittstelle | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Speichermedien | SD-Karte | CF-Karte | - | - | - | SD | SD |
Socketadapterserie | GX | DX | SA | GX | DX | - | - |
Vom Benutzer angeforderte Geräteaktualisierungen | Ja | Ja | Nein | Ja | Ja | Ja | Ja |
