Beschreibung

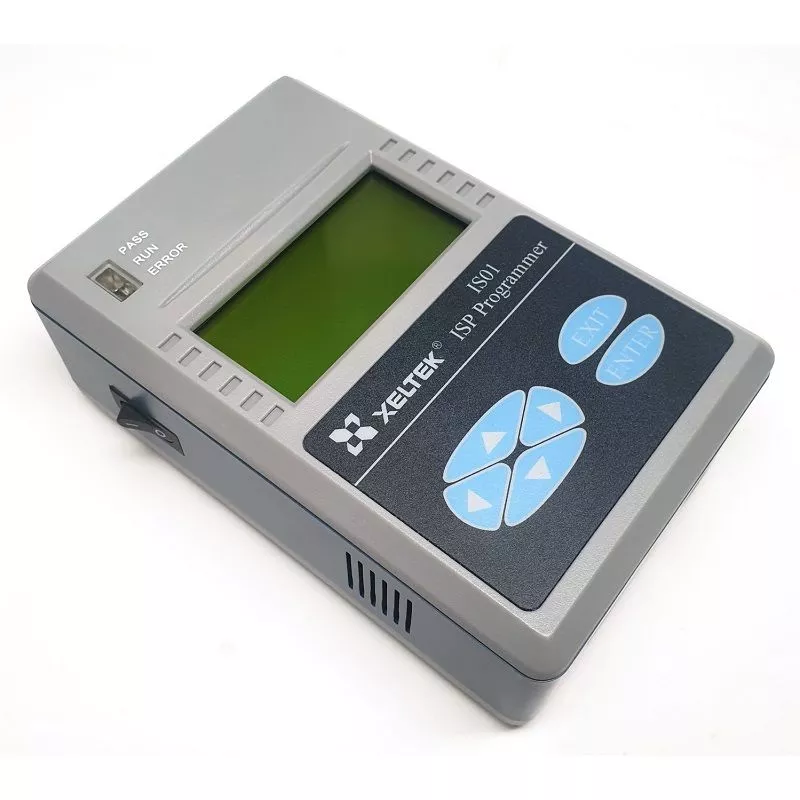

Der Xeltek Superpro IS01 ist ein serielles Multifunktions-Programmiergerät mit kompakter Größe, und hoher Programmiergeschwindigkeit. Es unterstützt viele serielle Protokolle und eignet sich ideal für In-System- oder In-Application-Anwendungen. Der Programmer ist für die Kommunikation über den USB 2.0-Anschluss für Entwicklungsanforderungen konzipiert, kann jedoch für Produktionsanforderungen auch im Standalone-Modus (ohne Anschluss an einen PC) arbeiten. Die ATE Schnittstelle erlaubt Benutzern, den SuperPro IS01 direkt in Ihre Systeme zu intergrieren, bzw. eine Steuerung durch ein benutzerdefiniertes Program. Für die Automatisierung steht eine kostenpflichtige DLL und Befehlszeile zur Verfügung.
IKT-Beispielausrüstung: Mit dieser Integration können Benutzer den In-Circuit-Test und die In-Circuit-Programmierung in einem Schritt abschließen.
Funktionen
- Unterstützt alle gängigen ISP-Protokolle (z. B. I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232). Wenden Sie sich für weitere Einzelheiten an Xeltek
- Bietet VDD (0,5 A) Ausgangsleitung und VPP (0,2 A)
- Betriebstemperatur 10-50ºC
- ESD-Schutz - E/A-Pegel wird über die SuperProIS01-Software eingestellt (1,5 V ~ 4 V)
- Online-Software betreibt den Programmierer und verwaltet Offline-Projekte über USB2.0
- Beim Offline-Betrieb werden die Vorgänge über den integrierten LCD-Bildschirm, die Tastatur und die LED-Statusanzeige angezeigt.
- Projektdateien können mit einer austauschbaren SD-Karte (max. 4 GB) gespeichert werden
- Die ATE-Schnittstelle ermöglicht den Betrieb und die Steuerung des Programmers durch externe Signale. Es gibt sechs Projektauswahlleitungen (SEL0 - SEL5), zwei Befehlseingangsleitungen (START und STOP) und drei
- Statusausgangsleitungen (PASS, FAIL und BUSY). Externe Signale werden über Optokoppler vom System getrennt
- 12 V DC / 2 A externe Systemstromversorgung
- Hohe Programmiergeschwindigkeit wählbar: Anpassung an Kabellänge und Ladefunktion für Zieltafel.
- Unterstützt Online- (USB2.0 High-Speed) und Offline-Modus gleichzeitig.
- Unterstützt alle gängigen ISP-Protokolle (z. B. I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232).
- Enthält für den automatisierten Betrieb.
- Eingebaute Überstromschutzfunktion.
- Praxiserprobt für F&E, Massenproduktion und individuelle In-System-Programmierungsprojekte.
- Der Programmierer arbeitet entweder im PC-gehosteten Modus oder im eigenständigen Modus.
- Im PC-Hosted-Modus steuert ein PC den Programmierer über eine Hochgeschwindigkeits-USB2.0-Verbindung für die Geräteprogrammierung.
- Im Standalone-Modus steuert der Benutzer den Programmierer über einen eingebauten LCD-Bildschirm und eine Tastatur.
- Eine SD-Karte speichert Projektdateien.
- Kompatibel mit Windows XP / Vista / 7 / 8 / 10 (32/64 Bit)
Weitere Funktionen
- Größte ISP-Gerätebibliothek
SuperPro IS01 unterstützt derzeit mehr als 10.000 Geräte, was die größte Gerätebibliothek in der Branche der seriellen Programmierung darstellt. SuperPro IS01 unterstützt alle gängigen ISP-Protokolle wie I2C, SPI, UART, BDM, MW, JTAG, CAN und RS232.
- Längere Kabellängen
Der SuperProIS01 ist ein serieller Programmierer, der mit einem ISP-Kabel eine Platine in einer Entfernung von bis zu 1 m programmieren kann. Neben der Kabelleitungs-Treiberfähigkeit für Langstreckenanwendungen ermöglicht der fortschrittliche systeminterne Treiber die Anpassung der Betriebsgeschwindigkeit für Ausführungs-Timing-Zwecke. VDD (0-5,5 V / 0,5 A) und Vpp (0-15 V / 0,2 A) Leitungen zur Stromversorgung der Zielplatine und der Zielgeräte.
- Massenproduktionsmodus
SuperPro IS01 hat einen Arbeitsmodus namens "", das heißt, sobald der Programmierer erkennt, dass die Zielplatine bereit ist und ein ISP-Signal empfängt, startet es sofort den durch AUTO definierten Funktionsbetrieb ohne Tastaturbedienung. Dafür stehen TPIN und TPOUT im ISP-Port zur Verfügung. TPOUT liefert einen hohen Pegel und TPIN ist die Eingangsleitung zur Pegelerkennung. Wenn diese Punkte auf der Zielplatine kurzgeschlossen werden, erkennt TPIN sofort nach dem Anlegen des ISP-Signals an den Testpunkt einen hohen Pegel, und die AUTO-Befehlssequenz kann gestartet werden.
- Multi-Programmierung
Bis zur Programmierung mehrerer Leiterplatten oder alle Programmierer können im Stand-Alone-Modus verwendet werden.
Softwarefunktionen
- Projektdateien
Die Projektdatei speichert Vorbereitungen vor der Programmierung. Benutzer können auch die Arbeitsumgebung wiederherstellen und speichern. Die Projektdatei enthält Gerätetyp, Pufferdaten, Betriebsoptionseinstellungen, Konfigurationsbiteinstellungen und Stapelbefehle. - Projektdateien
können passwortgeschützt sein, um die Sicherheit und Zuverlässigkeit zu erhöhen, wenn sie von ungeschulten Bedienern betrieben werden. - Projektgruppe
Mehrere Projektdateien im Batch-Modus betreiben Mehrere Chips können gleichzeitig mit der . Die Projektgruppe organisiert die Batch-Ausführung mehrerer Projekte und ist auf allen SuperPro ISP-Modellen verfügbar. - Auto-Funktion
Die Auto-Funktion organisiert verschiedene Funktionen in einer sequentiellen Gruppe (Löschen, Blankoscheck, Programmieren, Verifizieren und Schützen). Funktionen werden in sequentieller Reihenfolge ausgeführt, ähnlich einem Stapelbefehl. - Produktionsstatistik
Eine Protokolldatei kann verwendet werden, um Betriebsinformationen zu speichern, bevor das Programm beendet wird. Protokolldateien können auch verwendet werden, um die Qualitätsverfolgung zu erleichtern. - Werksmodus
Dieser Modus ist für die Massenproduktion in der Fabrik ausgelegt. Um zu verhindern, dass Betriebsfehler Chips zerstören und falsche Daten auf den Chip geschrieben werden, arbeitet SuperPro im Auto-Funktionsmodus. Der Administrator kann ein Kennwort festlegen, um unbefugten Zugriff auf das System zu verhindern. - XPlayer
SuperPro IS01 unterstützt JAM-, SVF- und Staple-Dateien von ACTEL, Xilinx und ALTERA. SuperPro IS01 unterstützt auch Direct C-Dateien von ACTEL. STP- oder JAM-Dateien können mit Design-Tools wie ISE und Quartus II generiert werden. - LabVIEW
ist eine einfache Aufgabe. Früher mussten Benutzer DLL-Funktionen kaufen und eine Reihe benutzerdefinierter VIs für die Integration erstellen, was Tage dauerte und zu teurer Entwicklungszeit führte. Das LabVIEW-Treiberpaket kann ohne großen Programmier- und Anpassungsbedarf im Testprogramm verwendet werden. Der Standard-LabVIEW-Treiber ist für . - Automatische Erkennung von Dateitypen
Wir unterstützen fast alle bekannten Dateiformate, einschließlich Dateiformate mit automatischen Erkennungsfunktionen: Binär, Intel (linear & segmentiert) Hex, Motorola S, Tektronix (linear & segmentiert), JEDEC, POF usw. - Automatische Erhöhung der Seriennummern
Die automatische Generierung elektronischer Seriennummern ist auf dem Superpro IS01 verfügbar. Diese Funktion wird von Option implementiert. Auto Increment ermöglicht es Benutzern, dem Gerät eine eindeutige Seriennummer hinzuzufügen. Nach jeder erfolgreichen Programmierung ändert die Software den Wert automatisch um den angegebenen Inkrementmodus. - Kennworteinstellungen
für den Schutz des geistigen Eigentums sind sowohl im PC- als auch im eigenständigen Modus verfügbar.
Unterstützte ICs
Technische Daten
| Gerätespezifikation |  SuperPro IS01 |
|---|---|
| Unterstützte Protokolle | I2C, SPI, UART, BDM, MW, JTAG, KÖNNEN, RS232 |
| ESD-Schutz | Ja (E/A-Pegel 1,5 V - 4 V) |
| Speicher | SD-Karte (max. 4 GB) |
| Automatisierung | ATE-Schnittstelle ermöglicht externe Bedienung und Steuerung |
| Betriebstemperatur | 10°C bis 50°C |
| Zielleistung | VDD (0-5,5V / 0,5A) Vpp (0-15V / 0,2A) |
| Schnittstellen | USB 2.0-Anschluss ATE-Anschluss |
| Modellvergleich |  SuperPro 7500 |  SuperPro 6100N |  SuperPro 610p |  SuperPro 7504 | .png) SuperPro 6104N |  SuperPro IS01 |  SuperPro IS416 |
|---|---|---|---|---|---|---|---|
| Anzahl der unterstützten Geräte | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
| Anzahl von Pin-Treibern | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
NAND-Unterstützung | Hoch | Mittel | Niedrig | Hoch | Mittel | - | JA |
eMMC-Unterstützung | Hoch | Niedrig | Niedrig | Hoch | Niedrig | - | - |
MCU-Unterstützung | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch |
Sockets pro Modul | Maximal 4 | 1 | 1 | Maximal 4 | Maximal 4 | 1 | 16 |
Modulanzahl | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Programmiergeschwindigkeit | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-erweitert | Nein | Eingeschränkt | Eingeschränkt | - | Nein | Ja | Ja |
Kommunikationsschnittstelle | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Speichermedien | SD-Karte | CF-Karte | - | - | - | SD | SD |
Socketadapterserie | GX | DX | SA | GX | DX | - | - |
| Vom Benutzer angeforderte Geräteaktualisierungen | Ja | Ja | Nein | Ja | Ja | Ja | Ja |
