2.700,00 €*
Auf Lager, Lieferzeit: 1 -3 Tage
Beschreibung

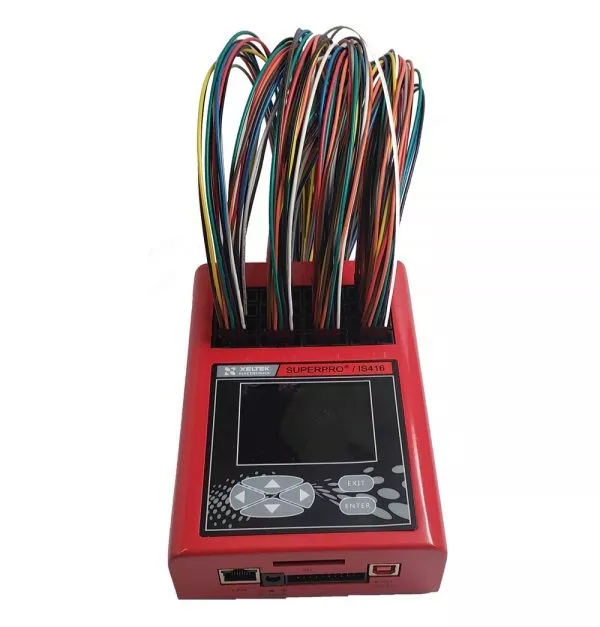

Der Superpro IS416 ist ein universeller In-System-Gang-Programmierer, der bis zu 16 ICs auf einmal programmieren kann. Darüber hinaus unterstützt das Programmiergerät zahlreiche serielle Protokolle darunter I2C, SPI, UART, BDM, MW, JTAG, CAN und RS232. Das Gerät kann über USB2.0- oder per LAN mit dem PC verbunden werden oder im Standalone-Modi verwendet werden. Als Speichermedium dient eine SD Karte, die auch nach Bedarf gewechselt werden kann. Für die einbindung des Gerät in benutzerdefinierte Programme für z.B. Automatisierungsanwendungen steht eine kostenpflichtige DLL,API und Befehlszeilenbefehle zur Verfügung wodurch das Gerät über ICT, FCT, ATE gesteuert werden kann.
Funktionen
- Hochgeschwindigkeits-ISP-Produktionsprogrammierer in Industriequalität. Die ultimative Wahl für die Integration von ISP-Subsystemen.
- Unterstützt fast alle seriellen Chips, einschließlich, aber nicht beschränkt auf SPI, I2C, JTAG, BDM, UART, MON, SCI, SWD, SBW, C2D, ICC, SWIM, SDQ, DBG, ICE, CSI, LIN
- Zu den unterstützten Herstellern gehören unter anderem ABOV, Ali, Altera, Atmel, Catalyst, Cypress, Freescale, Fujitsu, Haier, Hitachi, Hynix, Infineon, IR, ISSI, Lattice, Macronix, Maxim, Microchip, Micron, NEC, Numonyx, NXP, ON, Panasonic, Renesas, Rohm, Samsung, Sanyo, Silicon, Labs, Spansion, SST, ST, Teridian, TI, Toshiba, Winbond, Xilinx, Zilog
- Programmiert bis zu 16 serielle Chips oder 4 parallele NAND-, NOR-, eMMC-Chips gleichzeitig
- Unterstützt die serielle ISP-Programmierung für mehrere Chips verschiedener Modelle oder Typen in einer Einheit
- Allgemeine Steueranschlüsse liefern Signalisolierung, Relaisisolierung, Stromversorgungssteuerung, Klickerkennung, LED-Erweiterungsanzeige und andere Steuersignale
- Hochgeschwindigkeitsprogrammierung mit einstellbarer Geschwindigkeit erfüllt die Anforderungen an die Platinenlast oder die Länge des ISP-Kabels
- Drei Modi: 1) Online-Modus. Verbunden mit lokalem PC über USB2.0 (Hochgeschwindigkeit) 2) Offline-Modus. Mit der eigenständigen Tastatur, dem LCD-Display und dem mobilen Speicher (Standard-SD-Karten) kann SuperPro IS416 für eine flexible Produktion und Feldeinrichtung unabhängig offline betrieben werden. Die Größe der Projektdatei ist nur durch die Speichergröße der SD-Karte begrenzt.3) Netzwerkmodus. Verbunden mit lokalem Netzwerk, Steuerung lokal oder remote.
- Die fortschrittliche Pin-Treiber-Technologie liefert sauberere Signale, einen breiteren Spannungsbereich und eine genauere / höhere Taktfrequenz. Präzise Zeitgeneratoren gewährleisten bei Geräten mit 1,2 V-5,0 V Vcc eine höhere Geschwindigkeit und ein qualifiziertes Produktverhältnis
- Chip-Sicherheitsmechanismus: Die eingebaute präzise Spannungsselbstkalibrierungsschaltung stellt sicher, dass die Spannung jederzeit innerhalb des voreingestellten Bereichs liegt. Die Selbstdiagnosefunktion erkennt kontinuierlich Hardwarefehler, um sicherzustellen, dass die Maschine normal läuft.
- Überstrom-, Überspannungs- und ESD-Schutz verhindert eine Beschädigung der Programmierer
- Die Benutzerbetriebsschnittstelle wird durch PCBA angezeigt
- Protokolldokument und Produktionsstatistikfunktion erleichtern die Qualitätsverfolgung.
- Urheberrechtsschutz mit SD-Verschlüsselung, Verwaltung und Verschlüsselung von Dokumentenrechten, Ausgabebegrenzung und Fernsteuerung.
- Kundenspezifische Sonderfunktionen und Algorithmus-Software verfügbar
- Webprogrammer + Netzwerkverwaltungssoftware (optional) erstellen einen revolutionären Verwaltungsmodus für das Schreiben von Netzwerken. Projekteinstellung, Aufgabenwechsel und Softwareaktualisierung für alle Programmierer können sofort auf einem Server abgeschlossen werden, während Qualitätsüberwachung und QC-Statistiken in Echtzeit durchgeführt werden können. Solche Fehler wie Leerschreiben können nachverfolgt werden, und die geschriebenen Daten werden aus Gründen der Datensicherheit nur auf lokalen oder entfernten Servern gespeichert.
- Mit einem kundenspezifischen Sockeladapter kann SuperPro IS416 als Offline-Produktionsprogrammierer verwendet werden und bis zu 4 Chips gleichzeitig programmieren.
- Unterstützt alle gängigen ISP-Protokolle (z. B. I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232)
- PC-Schnittstelle: USB2.0 (Hochgeschwindigkeit), LAN (100M)
- Offline-Speichermedium: SD-Karte
- Tastatur und Display: 6-Tasten-Tastatur, LCD-Display mit 40 Ziffern x 4 Zeilen
- Stromversorgung: DC 12 V / 1,5 A. Netzteil
- Haupteinheit: Abmessungen: 184 x 160 x 78 (mm); Gewicht: 0,8 kg
- Verpackung: Abmessungen: 310 x 250 x 145 (mm); Gewicht: 1,65 kg
- Betriebstemperatur: 0-50°C. Luftfeuchtigkeit: 20%-80%
Weitere Funktionen
- Ultraschnelle Programmiergeschwindigkeit
SuperPro IS416 ist auf hohe Programmiergeschwindigkeit ausgelegt. Unsere vom Halbleiterhersteller zugelassenen Algorithmen, Präzision und sauberen Signale garantieren eine hohe Programmierausbeute. Ein spezielles Design wurde entwickelt, um Überschwingen und Bodenprellen zu eliminieren. Algorithmen werden mit einer Zustandsmaschinenarchitektur ausgeführt, die mit FPGA konstruiert ist, um eine ultrahohe Programmiergeschwindigkeit zu erreichen.
- Programmierung von bis zu 16 PCBs
SuperPro IS416 unterstützt fast alle seriellen Geräte, einschließlich MCUs, serielle FLASH/EEPROMs und die meisten parallelen Speichergeräte wie eMMC und NAND/NOR FLASH. Es ist ein 96-poliger Treiberprogrammierer mit 16 Kanälen (6 I/O x 16 Kanäle). SuperPro IS416 unterstützt die meisten ISP-Geräte, um 16 Kanäle gleichzeitig zu programmieren. Vier parallele High-Pin-Count-Chips wie NAND/eMMC können gleichzeitig programmiert werden. Vier parallele High-Pin-Count-Chips wie NAND/eMMC können gleichzeitig programmiert werden.
- Erweiterung Bis zu 12 Programmiergeräte
können an einen einzigen PC angeschlossen werden, um mehrere Leiterplatten zu programmieren, oder alle Programmiergeräte können im Standalone-Modus verwendet werden.
- Massenproduktionsmodus
SuperPro IS416 hat einen Arbeitsmodus namens "Massenproduktion", dh sobald der Programmierer erkennt, dass die Zielplatine bereit ist und ein ISP-Signal empfängt, startet er sofort den durch AUTO definierten Funktionsbetrieb ohne Tastaturbedienung. Dafür stehen TPIN und TPOUT im ISP-Port zur Verfügung. TPOUT liefert einen hohen Pegel und TPIN ist die Eingangsleitung zur Pegelerkennung. Wenn diese Punkte auf der Zielplatine kurzgeschlossen werden, erkennt TPIN sofort nach dem Anlegen des ISP-Signals an den Testpunkt einen hohen Pegel, und die AUTO-Befehlssequenz kann gestartet werden.
- Längere Kabellänge
unterstützt durch einstellbare Geschwindigkeit Für industrielle Anwendungen treten zahlreiche Probleme auf, wenn die In-System-Programmierung (ISP) mit einem parallelen Programmiergerät über einen ISP-Header erfolgt. Parallelprogrammierer beschränken die zu programmierende Zielplatine auf einen bestimmten Abstand (normalerweise weniger als ein paar Zoll). SuperPro IS416 ist ein serieller Programmierer mit einem ISP-Kabel, der eine Zieltafel in einer Entfernung von bis zu 1 m programmieren kann. Neben der Kabelleitungs-Treiberfähigkeit für Langstreckenanwendungen ermöglicht der fortschrittliche systeminterne Treiber die Anpassung der Betriebsgeschwindigkeit für Ausführungs-Timing-Zwecke. VDD (0-5,5 V / 0,5 A) und Vpp (0-15 V / 0,2 A) Leitungen zur Stromversorgung der Zielplatine und des Ziels.
Softwarefunktionen
- Projektdateien
Die Projektdatei speichert Vorbereitungen vor der Programmierung. Benutzer können auch die Arbeitsumgebung wiederherstellen und speichern. Die Projektdatei enthält Gerätetyp, Pufferdaten, Betriebsoptionseinstellungen, Konfigurationsbiteinstellungen und Stapelbefehle. Projektdateien können passwortgeschützt sein, um die Sicherheit und Zuverlässigkeit zu erhöhen, wenn sie von ungeschulten Bedienern betrieben werden. Projektgruppe: Mehrere Projektdateien im Batch-Modus betreiben Mehrere Chips können gleichzeitig mit der Projektgruppenfunktion der SuperPro IS416-Software programmiert werden. - Die Projektgruppe
organisiert die Batch-Ausführung mehrerer Projekte und ist auf allen SuperPro ISP-Modellen verfügbar. Andere ISP-Programmierer benötigen einen Demultiplexer zum Programmieren von zwei Chips mit einem einzigen ISP-Programmierer, und diese Lösung ist nicht für die Massenproduktion geeignet, da das Programmieren von Chips länger dauert, Rauschstörungen verursacht und zusätzliche Hardware- und Arbeitskosten verursacht. - Super Scale Project Group
Komplizierte PCBAs oder mehrere kombinierte PCBAs benötigen möglicherweise mehrere Programmierer, um ordnungsgemäß zu funktionieren. Die Super Scale Project Group ist für den Workflow mehrerer Programmierer verantwortlich. - Auto-Funktion
Die Auto-Funktion organisiert verschiedene Funktionen in einer sequentiellen Gruppe (Löschen, Blankoscheck, Programmieren, Verifizieren und Schützen). Funktionen werden in sequentieller Reihenfolge ausgeführt, ähnlich einem Stapelbefehl. - Produktionsstatistik
Eine Protokolldatei kann verwendet werden, um Betriebsinformationen zu speichern, bevor das Programm beendet wird. Protokolldateien können auch verwendet werden, um die Qualitätsverfolgung zu erleichtern. - Werksmodus
Dieser Modus ist für die Massenproduktion im Werk ausgelegt. Um zu verhindern, dass Betriebsfehler Chips zerstören und falsche Daten auf den Chip geschrieben werden, arbeitet SuperPro im Auto-Funktionsmodus. Der Administrator kann ein Kennwort festlegen, um unbefugten Zugriff auf das System zu verhindern. - XPlayer
SuperPro IS416 unterstützt JAM-, SVF- und Staple-Dateien von ACTEL, Xilinx und ALTERA. SuperPro IS416 unterstützt auch Direct C-Dateien von ACTEL. STP- oder JAM-Dateien können mit Design-Tools wie ISE und Quartus II generiert werden. - Automatische Erkennung von Dateitypen
Wir unterstützen fast alle bekannten Dateiformate, einschließlich Dateiformate mit automatischen Erkennungsfunktionen: Binär, Intel (linear & segmentiert) Hex, Motorola S, Tektronix (linear & segmentiert), JEDEC, POF usw. - Automatische Erhöhung der Seriennummern
Die automatische Generierung elektronischer Seriennummern ist auf dem Superpro IS416 verfügbar. Diese Funktion wird implementiert, indem Auto increment in Operation Option eingestellt wird. Auto Increment ermöglicht es Benutzern, dem Gerät eine eindeutige Seriennummer hinzuzufügen. Nach jeder erfolgreichen Programmierung ändert die Software den Wert automatisch um den angegebenen Inkrementmodus. - Barcode Management
ist ebenfalls verfügbar, um alle Einrichtungsaufgaben durch Scannen von Barcodes auf dem Auftragsblatt zu erfüllen. - Urheberrechtsschutz
mit SD-Verschlüsselung, Projektdateiverschlüsselung und Zugriffskontrolle, Lautstärkeregelung und Fernsteuerung.
Unterstützte ICs
Technische Daten
| Gerätespezifikation |  SuperPro IS01 |
|---|---|
| Unterstützte Protokolle | I2C, SPI, UART, BDM, MW, JTAG, KÖNNEN, RS232 |
| ESD-Schutz | Ja (E/A-Pegel 1,5 V - 4 V) |
| Speicher | SD-Karte (max. 4 GB) |
| Automatisierung | ATE-Schnittstelle ermöglicht externe Bedienung und Steuerung |
| Betriebstemperatur | 10°C bis 50°C |
| Zielleistung | VDD (0-5,5V / 0,5A) Vpp (0-15V / 0,2A) |
| Schnittstellen | USB 2.0-Anschluss ATE-Anschluss |
| Modellvergleich |  SuperPro 7500 |  SuperPro 6100N |  SuperPro 610p |  SuperPro 7504 | .png) SuperPro 6104N |  SuperPro IS01 |  SuperPro IS416 |
|---|---|---|---|---|---|---|---|
| Anzahl der unterstützten Geräte | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
| Anzahl von Pin-Treibern | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
NAND-Unterstützung | Hoch | Mittel | Niedrig | Hoch | Mittel | - | JA |
eMMC-Unterstützung | Hoch | Niedrig | Niedrig | Hoch | Niedrig | - | - |
MCU-Unterstützung | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch |
Sockets pro Modul | Maximal 4 | 1 | 1 | Maximal 4 | Maximal 4 | 1 | 16 |
Modulanzahl | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Programmiergeschwindigkeit | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch | Hoch |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-erweitert | Nein | Eingeschränkt | Eingeschränkt | - | Nein | Ja | Ja |
Kommunikationsschnittstelle | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Speichermedien | SD-Karte | CF-Karte | - | - | - | SD | SD |
Socketadapterserie | GX | DX | SA | GX | DX | - | - |
| Vom Benutzer angeforderte Geräteaktualisierungen | Ja | Ja | Nein | Ja | Ja | Ja | Ja |
