Passmark PCIe Gen3 Test Card

Die PCIe Gen3 Test Card eignet sich zur Fehlerbehebung und zum Testen von PCIe-Gen3 (Gen4/5 bei Gen3 Geschwindigkeit) Steckplätzen.

5.900,00 €*

Staffelpreise auf Anfrage!

Lieferzeit: 1-2 Wochen

Weitere Informationen

BurninTest Software
Version: Windows | Lizensierung: Einzelnutzer
129,00 €*
BurninTest Software
Version: Windows | Lizensierung: Einzelnutzer
129,00 €*
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: PM142
Hersteller: Passmark

Beschreibung

Die PCIe Gen3 Test Card eignet sich zur Fehlerbehebung und zum Testen von PCIe-Gen3, Gen2 und Gen1 Steckplätzen. Die PCIe Test Card ist ebenfalls mit PCIe Gen4 und Gen5 kompatibel jedoch ist die maximale Testgeschwindigkeit bis Gen 3 begrenzt.

Features

  • Zur Fehlerbehebung und zum Testen von PCIe Gen 3-Steckplätzen
  • Stellen Sie sicher, dass der Port Gen 3-Übertragungsgeschwindigkeiten unterstützt.
  • Diagnostizieren, beheben und testen Sie die PCIe-I/O-Funktionalität Ihres PCs.
  • Zur Verwendung mit kompatibler PassMark-Testsoftware.
pcie_gen3_benchmark

Benchmark-Datenübertragung

Überprüfen Sie, ob Daten vom Port gesendet und empfangen werden können

Überprüfen Sie die PCIe-Fehlerraten und Übertragungsgeschwindigkeit (8 Gbit/s pro Lane, bis zu 5500 MBps bei Verwendung von x4 Edge) in Windows

Benchmarken Sie die PCIe-Steckplätze Ihres PCs

Überprüfen Sie, ob Ihre PCIe-Steckplätze Gen3 8 Gb/s oder 5 Gb/s oder 2,5 Gb/s sind

Passt in den x8-PCIe-Steckplatz. Für x1 und x4 ist ein Adapter erforderlich (nicht im Kit enthalten).

pcie_gen3_loopback

Belastbarkeitstest

Stellen Sie sicher, dass das System bei längerer Belastung stabil bleibt

Überprüfen Sie gleichzeitig mehrere PCIe-Steckplätze

pcie_gen3_force_error

Erweiterte Fehlerberichterstattung

Überwachen Sie Fehler auf der physischen Ebene und auf der Verbindungsschicht während Stresstests

Zu den gemeldeten Fehlern gehören:

  • Vergiftetes TLP (nicht korrigierbar)
  • Fehlgebildetes TLP (nicht korrigierbar)
  • Schlechter TLP (korrigierbar)
  • Schlechtes DLLP (korrigierbar)
  • Flusssteuerungsprotokollfehler (nicht korrigierbar)
  • Replay Timer Timeout (Korrigierbar)
pcie-gen3-included

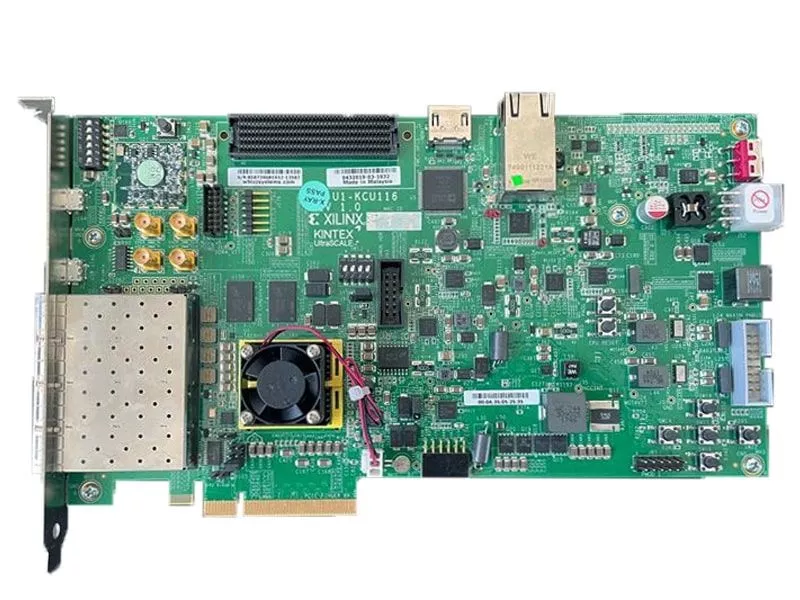

AMD Kintex UltraScale+ FPGA KCU116

Bitte beachten Sie: Dies ist ein Hardware-Evaluierungskit von Xilinx. Daher beträgt die Garantie von Xilinx 30 Tage. Dies sind teure Teile und eignen sich NICHT für das Testen von Produktionslinien mit hohen Stückzahlen. Wir empfehlen dringend, verdächtige PCIe-Steckplätze mit billiger Einweghardware (z. B. GPU- oder NIC-Karten oder Kurzschlusstester) zu testen, bevor Sie diese Karte in einem Steckplatz verwenden.

F.A.Q.

Die PassMark PCIe Gen3-Testkarte ist mit einem Hardware-Evaluierungskit von Xilinx ausgestattet. Daher beträgt die Garantie von Xilinx 30 Tage. Dies sind teure Teile und eignen sich NICHT für das Testen von Produktionslinien mit hohen Stückzahlen. Wir empfehlen dringend, verdächtige PCIe-Steckplätze mit billiger Einweghardware (z. B. GPU- oder NIC-Karten oder Kurzschlusstester) zu testen, bevor Sie diese Karte in einem Steckplatz verwenden.

Ja, PCIe Gen3.0 wird normalerweise mit 8 Gbit/s pro Lane angegeben, die Datenraten werden diese Geschwindigkeiten auf einem echten Gerät jedoch niemals erreichen, da ein Teil der Signalisierungsbandbreite durch Bitcodierung, TLP-, DLLP- und PLP-Overhead verwendet wird. Auf einem korrekt funktionierenden PC mit einem einzelnen angeschlossenen PCIe-Gerät sollten Sie normalerweise die gemessenen Ergebnisse der maximalen Geschwindigkeit sehen, die in der folgenden Tabelle aufgeführt sind:

 PCIe Gen3 Lane Width   Expected Speed
 X1 985MB/s
 X18 5500MB/s

Die PCIe-Testkarte hat eine maximale Bandbreite von 5500 MBit/s, sodass die Karte nicht mit der maximalen x8-Bandbreite von PCIe Gen 3.0 von ~7880 MBit/s vergleichen kann.

Die PCIe-Testkarte hat einen x1- und einen x4-Rand. Der x1 Edge kann in jeden PCIe-Steckplatz (x1 und höher) eingesetzt werden. Der x4 Edge kann in jeden PCIe-Steckplatz x4 und höher eingesetzt werden. PCIe-Karten können nicht in Steckplätze eingesetzt werden, die kürzer sind als die Länge ihres Randsteckers.

Die PCIe-Testkarte kann in jeder Generation von PCIe-Steckplätzen getestet werden. Die PCIe-Testkarte arbeitet mit Geschwindigkeiten bis zu gen3.0 (8 Gbit/s pro Lane). Die Fähigkeiten einer PCIe-Verbindung hängen von den höchsten Geschwindigkeitsfunktionen ab, auf die sich sowohl der Endpunkt als auch der Host einigen können. Wenn die PCIe-Testkarte in einen gen3.0-Steckplatz eingesetzt wird, wird sie mit gen3.0 ausgeführt. Wenn es in einen gen2.0-Steckplatz eingesetzt wird, wird es von der Karte auf die Leistung von gen2.0 beschränkt. Wenn es in einen gen1.0-Steckplatz eingefügt wird, wird es durch den Steckplatz auf die Leistung bei gen1.0 beschränkt.

  • Windows 7, 8, 10 and 2008 Server (in 32bit and 64bit).
  • Linux wird nicht unterstützt.

Für Windows ist ein Gerätetreiber erforderlich. Windows fordert den Gerätetreiber an, wenn eine Karte zum ersten Mal verwendet wird. Der Installationsprozess wird in der Installationsanleitung behandelt. Der Gerätetreiber kann von der Download-Seite heruntergeladen werden.

Ja, Sie können die Geräte im Windows-Gerätemanager sehen. Sie erscheinen mit dem Label „Xilinx DMA“.

Ja, Sie können mehrere Instanzen der PCIeGen3Test-Anwendung gleichzeitig ausführen, aber Sie müssen sicherstellen, dass Sie sie alle geöffnet und konfiguriert haben, um die richtigen PCIe-Karten zu verwenden, bevor Sie den ersten Test starten.

Ja, die ATX 6-Pin versorgen die Karte mit Strom und müssen immer angeschlossen sein. Es gibt zwei Möglichkeiten, die Karte einzuschalten.
Option 1: Verbindung über Netzteil mit dem im Lieferumfang enthaltenen ATX-Adapterkabel.
Option 2: Anschluss über das mitgelieferte externe Netzteil.
Schließen Sie den 6-poligen Stecker eines PC-ATX-Netzteils NICHT direkt an J52 an. Der 6-polige ATX-Anschluss hat eine andere Pinbelegung als J52. Das Anschließen eines 6-poligen ATX-Steckers an J52 beschädigt die PCIe-Testkarte und führt zum Erlöschen der Platinengarantie.

Ja, Sie benötigen jedoch die Vivado Lab Edition, um die Firmware auf der Karte zu aktualisieren. Andernfalls kann Ihre PCIe-Testkarte zur Aktualisierung an uns zurückgesendet werden.

Ja, beim Ausführen des Loopback-Tests meldet die PCIe-Testanwendung die folgenden Low-Level-Fehler:

Name of ErrorClassification & severityLayer Detected
Receiver ErrorCorrectablePhysical
Bad TLPCorrectableLink
Bad DLLPCorrectableLink
Replay Time-outCorrectableLink
Replay Number RolloverCorrectableLink
Poisoned TLP ReceivedUncorrectable - Non FatalTransaction
ECRC Check FailedUncorrectable - Non FatalTransaction
Unsupported RequestUncorrectable - Non FatalTransaction
Completion Time-outUncorrectable - Non FatalTransaction
Completion AbortUncorrectable - Non FatalTransaction
Unexpected CompletionUncorrectable - Non FatalTransaction
Training ErrorUncorrectable - FatalPhysical
DLL Protocol ErrorUncorrectable - FatalLink
Receiver OverflowUncorrectable - FatalTransaction
Flow Control Protocol ErrorUncorrectable - FatalTransaction
Malformed TLPUncorrectable - FatalTransaction

Basierend auf dem Schweregrad werden die von der Anwendung gemeldeten PCIe-Fehler wie folgt kategorisiert:

Korrigierbar: Fehler, die sich auf die Leistung auswirken können (wie Latenz, Bandbreite), aber keine Daten/Informationen gehen verloren und die PCIe-Verbindung bleibt zuverlässig. Solche Fehler werden durch Hardware korrigiert und es ist kein Softwareeingriff erforderlich.
Nicht korrigierbar Nicht schwerwiegend: Fehler, die sich nicht auf die PCI-Verbindung auswirken, aber Daten/Informationen gehen verloren. Nicht schwerwiegende Fehler sind beschädigte Transaktionen, die nicht korrigiert werden können. Die PCI-Testkarte funktioniert jedoch weiterhin ordnungsgemäß und andere Transaktionen sind nicht betroffen, nur bestimmte Transaktionen sind betroffen.
Nicht korrigierbar fatal: Fehler, die sich auf die PCIe-Verbindung auswirken, d. h. die PCIe-Verbindung ist nicht mehr zuverlässig und Daten/Informationen gehen verloren.

Technische Daten

Produktcodepcie_gen3_ajax-small
PM142
PCIe-StandardGen3, Gen2 und Gen 1 (auch kompatibel mit Gen4 und Gen 5, läuft mit Gen3-Geschwindigkeit)
Physischer Anschlussx8-PCIe-Edge-Anschluss (kann auf x1 mit einem x8-zu-x1-Adapter verwendet werden)
Höchstgeschwindigkeit8 Gbit/s pro Spur
PCIe-ÜbertragungsmodiDMA - Direkter Speicherzugriff
FGPAXilinx Kintex UltraScale+ XCKU5P-2FFVB676E FPGA
Uhrzeit100MHz
Gerätespeicher1 GB DDR4-Komponentenspeicher (zwei [256 MB x 16]-Geräte)
Betriebsspannung12 VDC über externen Adapter (im Lieferumfang enthalten)
AbmessungenHöhe: 17,59 cm (6,927 Zoll)
Dicke (±5 %): 0,1549 cm (0,061 Zoll)
Länge: 24,13 cm (9,5 Zoll)
Gewicht256 g
EMV-StandardsEN 55022:2010, EN 55024:2010
Lagertemperatur-25°C bis +60°C
Nutzungstemperatur0°C bis +45°C
Feuchtigkeit10 % bis 90 % nicht kondensierend
ModellAMD Kintex UltraScale+ FPGA KCU116
ModellnummerPMPCIE03
Elektrische KonformitätCE
RoHS (bleifrei)Ja
