Beschreibung
Die I3C-Schnittstelle verändert die Art und Weise, in der Sensoren in mobilen und automobilen Anwendungen mit dem Host-Prozessor verbunden werden, erheblich. Die PGY-I3C-PD Protocol Trigger & Decode Software ermöglicht es Ingenieuren, die protokollintensiven I3C-Signale schnell zu dekodieren. Sie ermöglicht eine einfache Fehlersuche bei Problemen mit dem I3C-Protokoll, indem sie auf bestimmte I3C-Protokollpakete und -inhalte triggert und die erfasste Wellenform dekodiert. PGY-I3C-PD bietet die branchenweit ersten Protokolldekodierfunktionen in einem Windows-Oszilloskop von Tektronix.
Features I3C Protokoll Software
- I3C-Protokollanalyse unter Verwendung von Oszilloskop-Live-Kanaldaten oder gespeicherten I3C-Signalen
- Leistungsstarke hardwarebasierte Triggerfunktionen für das I3C-Echtzeitprotokoll.
- Zeigt die dekodierten Daten im I3C-Frame-Format, SDR, DDR, TSL und TSP-Format an.
- Verknüpft protokolldekodierte Pakete mit der Wellenform in der Oszilloskopanzeige.
- Fehlerstatusprüfung gemäß der I3C-Spezifikation
- Protokollansicht bietet Dekodierung auf Bit-Ebene für jedes I3C-Paket.
- Die Detailansicht korreliert die Wellenform der physikalischen Schicht mit den I3C-Paketdaten
- Die Fähigkeit, lange Erfassungsspeicher zu verarbeiten, ermöglicht die Dekodierung von mehr Protokollaktivitäten
- Suchfunktionen zum Auffinden von Protokollereignissen
- Filterfunktionen zur Anzeige von Informationen von Interesse
- Dokumentation durch Exportieren von Daten im CSV- und TXT-Dateiformat
- Erstellung von Berichten

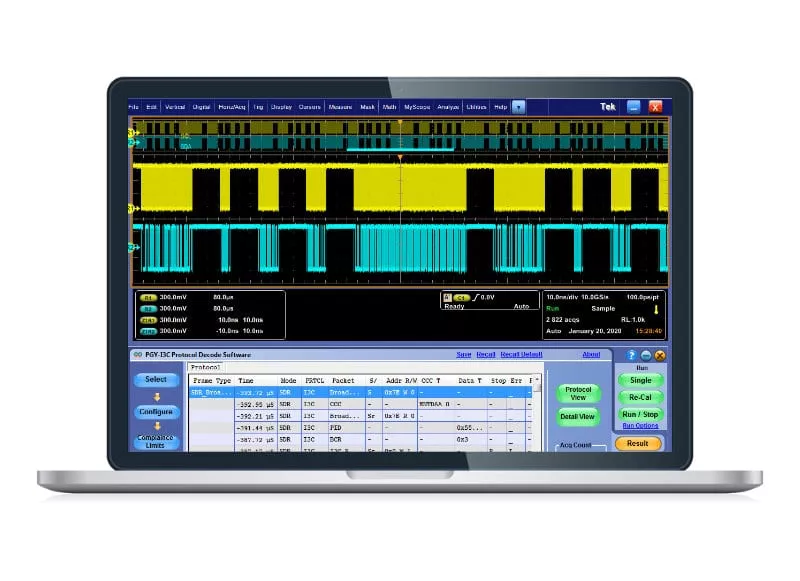

Protokoll Ansicht
Die PGY-I3C-PD Software läuft in Oszilloskopen von Tektronix, wie z.B. den Oszilloskopen der Serien DPO/MSO5000, DPO7000 und DPO/DSA/MSO70000. PGY-I3C-PD nutzt den hardwarebasierten Echtzeit-I3C-Protokoll-bewussten Trigger, die Protokollanalyse langer Erfassungsdatensätze von bis zu 125 MB, um auf Tastendruck hervorragende I3CProtokoll-Analyseergebnisse zu liefern.
Einfaches Einrichten und Debuggen von I3C-Protokolltests:
Die in Tektronix-Oszilloskopen installierte PGY-I3C-PD-Software kann durch Klicken auf das PGY-I3C-PD-Symbol im Desktop-Ordner des Oszilloskops gestartet werden. Jetzt kann der Benutzer sowohl das Oszilloskop als auch die PGY-I3C-PD-Software gleichzeitig anzeigen und steuern. Der Benutzer kann I3C im Einzelerfassungsmodus, im Wiederholungsmodus und im No Acq-Modus analysieren. Im No-Acq-Modus analysiert die I3C-Software bereits erfasste I3C-Signale, die sich im Erfassungsspeicher des Oszilloskops befinden.
Leistungsstarker I3C-Protokoll-Aware Hardware-basierter Echtzeit-Trigger:
Einfache, benutzerfreundliche I3C-Protokoll-Triggerfunktionen ermöglichen es Ingenieuren, I3C-Signale bei bestimmten Ereignissen an der I3C-Schnittstelle zu erfassen. Der Trigger kann für verschiedene Befehle von SDR_Broadcast, SDR_Direct und SDR_message eingestellt werden. Die I3C-Software bietet die Flexibilität, eine Kombination beliebiger Befehle aus allen drei Rahmentypen auszuwählen. Diese Funktion kann auf den Oszilloskopen der Serien DPO7000 und DPO/MSO70000 verwendet werden.
Protokoll-Ansicht
PGY-I3C-PD Software bietet eine Protokollansicht, in der die Protokollaktivität mit allen Frame-Inhalten aufgelistet ist. Der Benutzer kann jeden I3C-Frame auswählen und seine Dekodierung auf Bit-Ebene anzeigen, um Protokollprobleme zu beheben. Such- und Filterfunktionen ermöglichen es dem Benutzer, sich schnell auf ein bestimmtes Ereignis zu konzentrieren.
Unterstützte Tektronix Oszilloskope
- DPO 70000
- MSO 70000
- DSA 70000
