Prodigy SPMI Protokoll Exerciser und Analyzer

SPMI Protocol Analyzer and Exerciser ermöglicht die Dekodierung und Analyse des SPMI-Protokolls sowie die Fehlersuche im SPMI-Protokoll.

Preis auf Anfrage

Versandkostenfrei

Weitere Informationen
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: PGY-SPMI-EX-PD
Hersteller: Prodigy

Beschreibung

Der SPMI Protocol Analyzer (PGY-SPMI-EX-PD) verfügt über mehrere Funktionen zum Erfassen und Debuggen der Kommunikation zwischen dem Host und dem zu testenden Design. SPMI (System Power Management Interface) ist ein MIPI-Standard (Mobile Industry Processor Interface) mit einer bidirektionalen, synchronen seriellen 2-Draht-Schnittstelle, die den integrierten Power Controller (PC) eines System-on-Chip (SoC)-Prozessorsystems mit einem oder mehreren Power Management Integrated Circuits (PMIC) Spannungsregelungssystemen verbindet.

Der PGY-SPMI-EX-PD ist ein innovatives Messgerät, mit dem Entwicklungs- und Testingenieure SPMI-Designs auf ihre Spezifikationen testen können, indem sie PGY-SPMI-EX-ED als Master/Slave konfigurieren, SPMI-Verkehr mit Zeitvariation und Fehlerinjektionsfähigkeit erzeugen und SPMI-Protokollpakete dekodieren.

Features PGY-SPMI-EX-PD SPMI Protokoll Exerciser und Analyzer

  • Unterstützt SPMI v 1.0/ 2.0 Spezifikationen
  • Möglichkeit der Konfiguration als Master oder Slave
  • Unterstützt Sole Master Funktion
  • Unterstützt die Funktion Request Capable Slave (RCS)
  • Unterstützt den komplexen BUS-Arbitrierungsprozess
  • Erzeugt verschiedene SPMI-Pakete
  • Fehlerinjektion wie Paritätsfehler, ACK/NACK-Fehler und Skip SSC-Fehler
  • Variable SPMI-Datengeschwindigkeiten (32kHz - 26Mhz1), Spannungssteuerungspegel (1,2 oder 1,8) und Tastverhältnis (25%, 50% und 75%).
  • Gleichzeitige Erzeugung von SPMI-Datenverkehr und Protokolldekodierung des Busses
  • Kontinuierliches Streaming von Protokolldaten zur HDD/SSD
  • Ein Zeitdiagramm des protokolldekodierten Busses
  • Listing-Ansicht der Protokollaktivität
  • Fehleranalyse in protokolldekodierten Daten
  • Möglichkeit zum Schreiben eines Übungsskripts zur Kombination mehrerer
  • Datenrahmen mit unterschiedlichen Datengeschwindigkeiten zu kombinieren
  • USB2/3-Schnittstelle für Host-Computer
  • API-Unterstützung für die Automatisierung in Python und C++
  • Flexibilität zur Aufrüstung des Geräts für die sich entwickelnde SPMI-Spezifikation
  • Optionales Protocol Implementation Compliance Statement (PICS) unterstützt Skripte

Umfassende Protokollanalyse mit Multi-View

PGY-SSM SD SDIO eMMC Protocol Analyzer Computer Setup

Die Multidomain-Ansicht bietet die vollständige Ansicht der SPMI-Protokollaktivität in einer einzigen grafischen Benutzeroberfläche. Benutzer können den Analyzer einfach einrichten, um SPMI-Verkehr über eine GUI oder ein Skript zu erzeugen. Die Benutzer können im Setup-Menü verschiedene Trigger-Bedingungen einstellen, um die Protokollaktivität bei einem bestimmten Ereignis zu erfassen und den Übergang zwischen Master und Slave zu dekodieren. Die dekodierten Ergebnisse können im Timing-Diagramm und im Protokolllistenfenster mit Autokorrelation angezeigt werden. Diese umfangreiche Informationsdarstellung macht es zu einem der besten in der Branche und bietet eine benutzerfreundliche Lösung zum Debuggen der SPMI-Protokollaktivität. Das kontinuierliche Streaming der Protokollaktivität auf die HDD/SSD des Hostsystems gewährleistet einen nahtlosen Roll-Modus-Betrieb, ohne dass die Daten erneut erfasst werden müssen, wenn die Prüflinge in verschiedene Zustände versetzt werden, wodurch Testzeiten eingespart werden.

Exerciser

Der PGY-SPMI-EX-PD unterstützt die Erzeugung von SPMI-Verkehr über GUI und Skript. Benutzer können mit der GUI einfachen Datenverkehr erzeugen, um den Prüfling zu testen. Die skriptbasierte GUI bietet die Flexibilität, den gesamten erwarteten Datenverkehr in der realen Welt einschließlich Fehlerinjektionen zu emulieren. In diesem Beispiel kann der Skriptbenutzer den SPMI-Verkehr wie folgt erzeugen.

  • Skriptzeile #1: Reg Write an den Slave mit USID 05
  • Skriptzeile #2: Reg Read an den Slave mit USID 05
  • Skriptzeile #3: Ext Reg Write an den Slave mit USID 05
  • Skriptzeile #4: Ext Reg Read an den Slave mit USID 05
PGY-I3C-EX-PD Protocol Analyzer Bus Configuration


Ansicht des Zeitdiagramms und der Protokollauflistung

PGY-I3C-EX-PD I3C Protocol-Analyzer-Timing-view
PGY-I3C-EX-PD I3C Protocol-Analyzer Timing-decoded-result

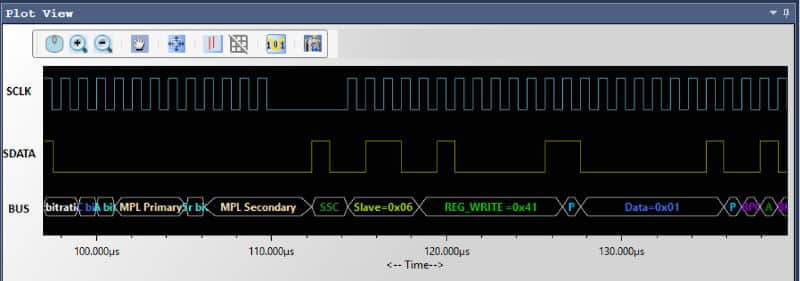

Die Timing-Ansicht bietet die Darstellung der SCKL- und SDATA-Signale mit einem Busdiagramm. Die Überlagerung der Protokollbits auf der digitalen Timing-Wellenform erleichtert die Fehlersuche bei den dekodierten Protokolldaten. Die Cursor- und Zoom-Funktionen erleichtern die Analyse des Protokolls im Timing-Diagramm auf eventuelle Timing-Fehler. Das Protokollfenster zeigt die dekodierten Paketinformationen in jedem Status und alle Paketdetails an. Der im Protokollfenster ausgewählte Frame wird in der Timing-Ansicht autokorreliert, um die Timing-Informationen des Pakets anzuzeigen.

Leistungsstarke Trigger-Funktionen

Der PGY-SPMI-EX-PD unterstützt einfache Triggerfunktionen. Der Analysator kann auf jedes der Protokollpakete wie Reg Write, SLEEP oder WAKE UP triggern. Der erweiterte Trigger bietet die Flexibilität, mehrere Triggerbedingungen zu überwachen und kann Triggermaschinen mit mehreren Zuständen einstellen. Benutzer können einen Timer initiieren und Trigger auf Timerwerte setzen.

PGY-I3C-EX-PD I3C Protocol-Analyzer Powerful trigger capabilities

Garantie

Für Hardware und Software gilt eine Garantie von einem Jahr. Sonden sind drei Monate Garantie für alle Herstellungsfehler abgedeckt

Produktvideo

SPMI Protocol Analysis and Debug
SPMI Protocol Analyzer & Exerciser

Technische Daten

SpezifikationPGY-PCIeGen3-4-Protocol-Analyzer
Konfigurationsmöglichkeit1 Master + 2 Slaves
SPMI Traffic GenerierungBenutzerdefinierte SPMI-Verkehrserzeugung und Simulation des realen Netzwerkverkehr
SCL-Frequenz32 kHz to 26 MHz
Spannung Drive-Level1.2V or 1.8V
Befehlssequenz UnterstützungAlle Befehlssequenzen werden unterstützt, außer DDB Master Read
Variation des SCLK-TastverhältnissesJA (kann 25%, 50%, 75% betragen)
SCLK & SDATA DelayAuflösung (4ns)
Verzögerung zwischen zwei MeldungenJa
SpezifikationSPMI 1.0 und SPMI 2.0
SPMI-NetzwerkAlleiniger Master und Multi-Master unterstützung
Error injectionMaster - Data parity, command parity, address parity, Skip SSC (only in Sole master systems)
Slave - Data parity (NON RCS)
Unterstützte Protokoll AnalyseSPMI
Protokoll-AnsichtenZeitdiagramm-Ansicht
Protokoll-Listing-Ansicht
Bus-Diagramm zur Darstellung von Protokollpaketen mit Zeitdiagramm
Protokoll AuslöserEinfach (Auslösung bei benutzerdefiniertem SPMI-Paket nach SSC)
ErfassungsdauerKontinuierliches Streaming Protokolldaten
ProtokollfehlerberichtDatenparität, Befehlsparität, Adressparität, ACK/ NACK-Fehler
Host-AnschlussUSB 3.0 / 2.0 Schnittstelle
