The F503ME is used to calibrate Siglent vector network analyzers
339,00 €*
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Lieferzeit: 2 - 4 Tage
Weitere Informationen
Modell
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Produktnummer: F503ME
Hersteller: Siglent
Beschreibung

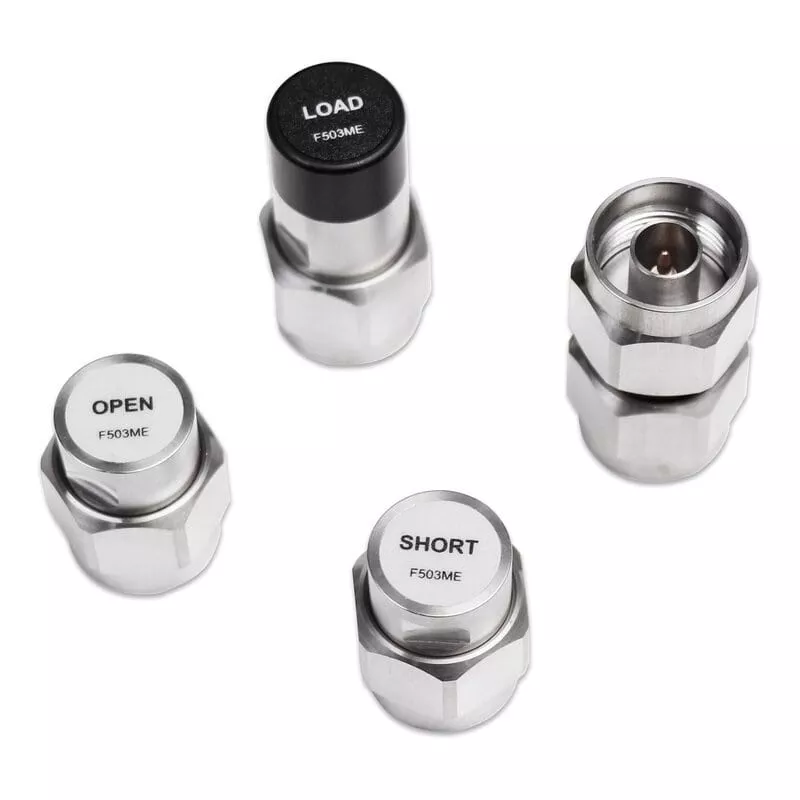

Das F503ME ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren SVA1000X. Offen(M), Kurz(M), Match(M, 50), Durch(M-M), 50 Ω, DC-4.5 GHz, N-Typ Stecker.
Features
- Impendenz: 50 Ω
- Leistung: 1 W
- Schnittstellen Standard: IEC 60169-16
- Haltbarkeit: > 2000
- Drehmoment: 1,35Nm
- Schlüssel: 19mm
- Temperatur: -15 ℃ ~ + 35 ℃
Technische Daten
| Type | Anschluss | Spezifikation |
|---|---|---|
| Open | N(Male) | DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0° |
| Short | N(Male) | DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0° |
| Load | N(Male) | DC – 4,5 GHz, SWR ≤ 1,04 (Rückflussdämpfung ≥ -34 dB) |
| Through | N(Female) - N(Female) | DC – 9 GHz, SWR ≤ 1,035 (Rückflussdämpfung ≥ -35 dB), Einfügungsdämpfung ≤ 0,1 dB, Verzögerung = 125,4 ps |
| Modell | Beschreibung | Anschlüsse |
|---|---|---|
| F503ME | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 4,5 GHz | N-Stecker |
| F503FE | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 4,5 GHz | N-Buchse |
| F603ME | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 4,5 GHz | 3,5 mm SMA-Stecker |
| F603FE | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 4,5 GHz | 3,5 mm SMA-Buchse |
| F504MS | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz | N-Stecker |
| F504FS | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz | N-Buchse |
| F504TS | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz | N-Stecker und Buchse |
| F604MS | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz | 3,5 mm SMA-Stecker |
| F604FS | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz | 3,5 mm SMA-Buchse |
| F604TS | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz | 3,5 mm Stecker und Buchse |
| F505TS | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 18 GHz | N-Stecker und Buchse |
| F606TS | Mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 27 GHz | 3,5 mm Stecker und Buchse |
| Y504MS | Integriertes mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz | N-Stecker |
| Y504FS | Integriertes mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz | N-Buchse |
* Open, Short, Load, Through
