Siglent F604FS Kalibrierungskit

Das F604FS dient zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren

1.499,00 €*

  • 2,5% Vorkassenrabatt
Versandkostenfrei

Lieferzeit: 2 - 4 Tage

Weitere Informationen
Modell
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: F604FS
Hersteller: Siglent

Beschreibung

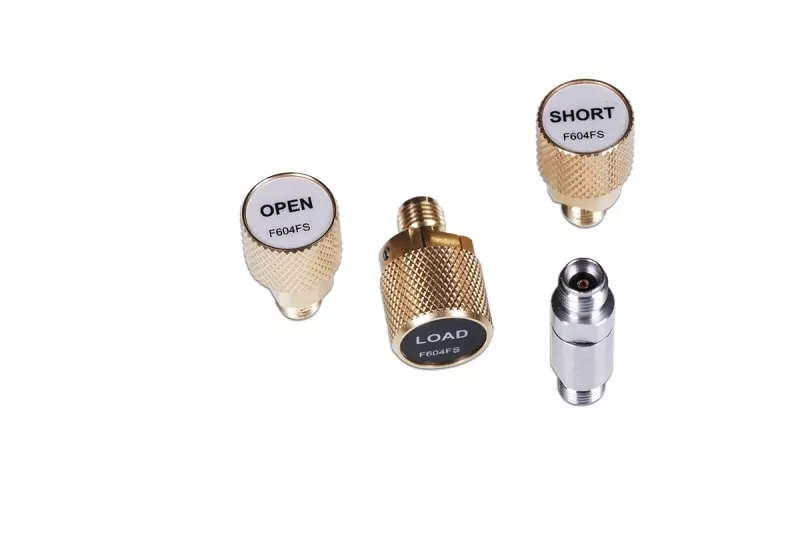

Das F604FS ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren SVA1000X. Offen(F), Kurz(F), Match(F, 50), Durch(F-F), 50 Ω, DC-9 GHz, SMA-Typ Buchse.







Features

  • Impendenz: 50 Ω
  • Leistung: 1 W
  • Schnittstellen Standard: IEC 60169-23
  • Haltbarkeit: > 2000
  • Drehmoment: 0,9Nm
  • Schlüssel: 8mm
  • Temperatur: -15 ℃ ~ + 35 ℃


Technische Daten

TypeAnschlussSpezifikation
Open3,5-mm-BuchseDC – 9 GHz, Phasenabweichung ≤ ± 0,8°
Short3,5-mm-BuchseDC – 9 GHz, Phasenabweichung ≤ ± 0,8°
Load3,5-mm-BuchseDC – 9 GHz, SWR ≤ 1,04 (Rückflussdämpfung ≥ -34 dB)
Through3,5-mm-Buchse auf 3,5-mm-BuchseDC – 9 GHz, SWR ≤ 1,06 (Rückflussdämpfung ≥ -31 dB), 9 – 26,5 GHz, SWR ≤ 1,1 (Rückflussdämpfung ≥ -26 dB), Einfügungsdämpfung ≤ 0,1 dB, Verzögerung = 83,0 ps
ModellBeschreibung Anschlüsse
F503MEMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 4,5 GHzN-Stecker
F503FEMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 4,5 GHzN-Buchse
F603MEMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 4,5 GHz3,5 mm SMA-Stecker
F603FEMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 4,5 GHz3,5 mm SMA-Buchse
F504MSMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHzN-Stecker
F504FSMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHzN-Buchse
F504TSMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHzN-Stecker und Buchse
F604MSMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz3,5 mm SMA-Stecker
F604FSMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz3,5 mm SMA-Buchse
F604TSMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHz3,5 mm Stecker und Buchse
F505TSMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 18 GHzN-Stecker und Buchse
F606TSMech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 27 GHz3,5 mm Stecker und Buchse
Y504MSIntegriertes mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHzN-Stecker
Y504FSIntegriertes mech. Kalibrier-Kit: OSLT*, 50 Ω, DC - 9 GHzN-Buchse


* Open, Short, Load, Through
