Prodigy SD eMMC AC/DC Tester

Der SD eMMC AC/DC Tester bietet die Flexibilität, SD-Karten, microSD-Karten oder eMMC-Geräte und deren Betriebsmodi für Testzwecke auszuwählen.

Preis auf Anfrage

inkl. MwSt. (inaktiv)

Preise exkl. MwSt. zzgl. Versandkosten

Versandkostenfrei

Weitere Informationen

Produktnummer: PGY-SSM-EV

Hersteller: Prodigy

SD eMMC AC/DC Tester

Angebot

Beschreibung

PGY-SSM-EV-Tester ist eine AC/DC-Charakterisierungsplattform, die flexible AC/DC-Messungen von eMMC-, SD- und MicroSD-Bausteinen in verschiedenen Betriebsmodi ermöglicht, so dass die Validierungsingenieure eingehende automatisierte elektrische und zeitliche Leistungsanalysen durchführen können, um die Ausdauer und Zuverlässigkeit von eMMC- und SD-Bausteinen zu ermitteln. Diese Testlösung spart erhebliche Testzeit und reduziert menschliche Fehler.

Die elektrische Validierungsplattform PGY-SSM-EV-Tester eMMC und SD AC/DC liefert umfassende elektrische Validierungsdaten zur Charakterisierung von eMMC-Geräten für die Spezifikationen eMMC 4.41, 4.51, 5.0 und 5.1 (HS400) und SD 2.0/3.0. Diese innovative Lösung ermöglicht es den Validierungsingenieuren, Testfälle auszuführen, um verschiedene Spezifikationen zu testen und alle elektrischen Parametermessungen durchzuführen. Sie deckt Hunderte von Messungen ab, die in einer Stunde abgeschlossen werden können, anstatt mehrere Tage zu benötigen.

PGY-SSM-EV-Tester wird über die USB3.0-Schnittstelle mit dem Host-Computer verbunden. Benutzer können Standard-Testfälle ausführen, um eMMC- und SD-Geräte über die Software-GUI zu testen. Das Produkt bietet die Flexibilität, benutzerdefinierte Skript-Testfälle zu schreiben, um die AC/DC-Leistung entsprechend den Anforderungen des Benutzers zu analysieren. Die PGY-SSM-EV-Tester S/W, die auf dem Host-Computer läuft, steuert das Oszilloskop zur Erfassung von Strom- und Spannungssignalen und analysiert es auf elektrische AC/DC-Parameter gemäß den eMMC/SD-Spezifikationen. PGY-SSM-EV-Tester bietet Haken für den Anschluss von Spannungs- und Stromsonden an das Oszilloskop und die Erfassung von Spannungs- und Stromsignalen, während die Testfälle ausgeführt werden. So kann die Testplattform bequem für eine umfassende AC/DC-Charakterisierung von eMMC- und SD-Geräten verwendet werden.

Features SD eMMC AC/DC Tester

Misst elektrische AC/DC-Messungen gemäß Spezifikation eMMC 4.41, 4.51, 5.0 und 5.1.
Misst elektrische AC/DC-Messungen gemäß der SD2.0/3.0(UHS-I)-Spezifikation.
Standard-Testfälle, um Messungen mit einer anderen Datenrate durchzuführen.
Flexibilität, um das Gerät auf Mindest- und Höchstgrenzen der Spezifikation zu testen.
Toleranzprüfung von Geräten außerhalb der Grenzwerte.
Statistische Messungen zur Verbesserung der Zuverlässigkeit von Messungen.
Leistungsstarke Debugging-Funktionen von AC/DC-Messungen in Oszilloskop-Wellenform.
Protokolldecodierung von Befehlssignal- und Datenblöcken, die mit CRC-Prüfung erfasst wurden.
Erweiterbar auf Protokollanalyse.
Flexibilität, um die Timing-Parameter für Takt, CMD und Datensignale zu variieren.
Unterstützt API für vollständige Testautomatisierung.
Berichterstellung mit Testergebnissen.
Kundenspezifische Testberichte.

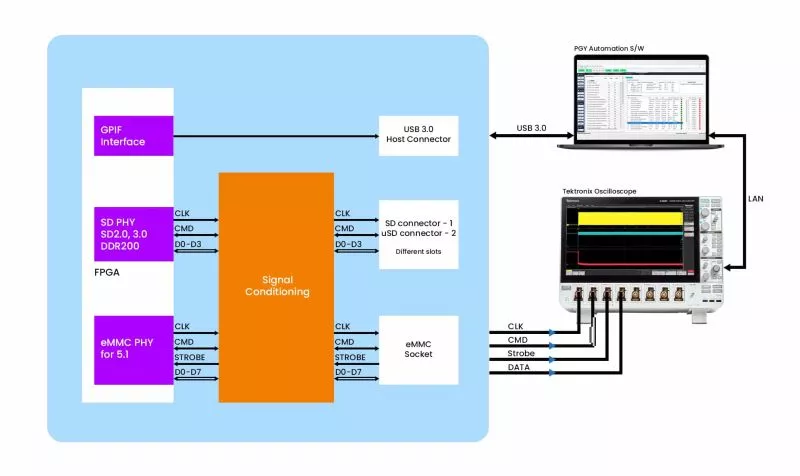

Oszilloskop-Setup Ansicht

PGY-SSM-EV-Tester eMMC/SD, elektrische Validierungssoftware, erfasst die Takt-, Befehls- und Datensignale. Die PGY-SSM-EV-Tester-Software läuft auf dem Host-Computer und wird über die LAN-Schnittstelle mit einem Oszilloskop verbunden. Optional kann der Benutzer diese Software auch im Oszilloskop der Serie MSO6 von Tektronix ausführen und die Analyse durchführen.

PGY-SSM-EV AC/DC-Messsoftware

Die PGY-SSM-EV-Tester-Software läuft auf einem Host-Computer mit Windows-Betriebssystem. Die PGY-SSM-EV-Software kommuniziert mit der Tester-Hardware über eine USB-Schnittstelle und wird über ein LAN-Kabel mit dem Oszilloskop verbunden. Benutzer können SD- oder eMMC-Geräte initialisieren und dann verschiedene Testfälle in verschiedenen Betriebsmodi von SD- oder eMMC-Geräten ausführen. Die Software PGY-SSM-EV analysiert die mit dem Oszilloskop erfasste Wellenform für AC/DC-Parameter und zeigt die elektrischen Messungen an.
