Prodigy RapidIO Serial Protocol Analyser

PGY-SRIO-PA ist der branchenweit beste Serial Rapid IO Protocol Analyzer, der den SRIO-Verkehr mit Hilfe von Hardware erfasst

Preis auf Anfrage

Versand und Zahlung

Versandkostenfrei

Weitere Informationen

Produktnummer: PGY-SRIO-PA

Hersteller: Prodigy

RapidIO Serial Protocol Analyser

Angebot

Beschreibung

Der PGY-SRIO-PA ist ein leistungsstarker und benutzerfreundlicher Serial RapidIO Protocol Analyzer, der es Entwicklern und Validierungsingenieuren ermöglicht, den SRIO-Protokollverkehr effizient zu analysieren. PGY-SRIO-PA unterstützt die RapidIO Gen1- und Gen2-Signalisierung mit Datenraten von bis zu 10 Gbaud pro Lane. Es dekodiert sofort alle RapidIO 4.1-Paketformate und führt eine Fehleranalyse durch, damit Ingenieure die Interaktionen zwischen Host und Gerät genau analysieren können.

PGY-SRIO-PA ist der beste Serial Rapid IO Protocol Analyser der Branche. Er erfasst den SRIO-Verkehr mit Hilfe von hardwarebasierten einfachen und fortschrittlichen if-then-else-Triggern, Hardwarefiltern und detaillierten Protokollanalysen und ermöglicht so effizientes Testen und Debuggen von SRIO-Schnittstellen und spart Entwicklungszeit.

Ob im Labor oder im Feld, der PGY-SRIO Protocol Analyser bietet Ingenieuren eine kompakte, feldtaugliche und robuste Lösung für Protokollkonformitätstests, Debugging und Systemvalidierung für eine breite Palette von SRIO-fähigen Anwendungen.

Eigenschaften Serial RapidIO Protocol Analyser

Unterstützt Serial RapidIO Gen1 und Gen2 Protokolle mit Protokolldecodierung in Echtzeit.
Arbeitet mit 1.25/ 2.5/3.125/5.0/6.25/10 pro Lane (vom Benutzer wählbar).
Unterstützt 1-Lane und 4-Lane Linkbreiten mit flexibler Konfiguration über die GUI
Zwei QSFP+ Ports für die gleichzeitige Erfassung von Link A und Link B Verkehr
Unterstützung von SFP+ Adaptern für Single-Lane-Tests mit optischen oder Kupfermodulen
Bis zu 64 GB tiefer Erfassungspuffer mit konfigurierbarer Pre-Trigger-Tiefe
Echtzeit-Dekodierung von Wartungs-, Messaging-, Doorbell-, NWRITE- und NREAD-Paketen
Vollständige Dekodierung von Kontrollsymbolen einschließlich SOP, EOP, REPLAY, LINK-Anfragen
Hardware-basierte Triggerung auf Paketfelder, Kontrollsymbole oder externe Eingänge
Erweiterte Triggerlogik einschließlich zustandsbasierter IFTHEN-ELSE-Sequenzen
Hardware-Filterung zum Ignorieren irrelevanter Pakete während der Erfassung
Leistungsstarke Such- und Post-Capture-Filterwerkzeuge in der GUI für detaillierte Analysen
Symbolansichten auf Link-Ebene für die Analyse von Low-Level-Aktivitäten und IDLE-Mustern
Zeitkorrelierte Dual-Trace-Ansicht für Seite-an-Seite-Vergleiche von A→B und B→A
Export der dekodierten Ergebnisse im CSV- oder TXT-Format zur Offline-Überprüfung
Trigger-in und Trigger-out-Ports für die Integration in Testsysteme (LVTTL-kompatibel)
Einfach zu bedienende Windows- und Linux-GUI für Einrichtung, Erfassung und Analyse
Hochgeschwindigkeitsschnittstelle USB 3.0 für schnelle Datenübertragung und minimale Einrichtungszeit
Kompakte, tischfreundliche Hardware, ideal für die Fehlersuche im Labor und im Feld
Vor Ort aufrüstbar für eine einfache Wartung und ein Remote-Firmware-Upgrade auf den neuesten Funktionsumfang

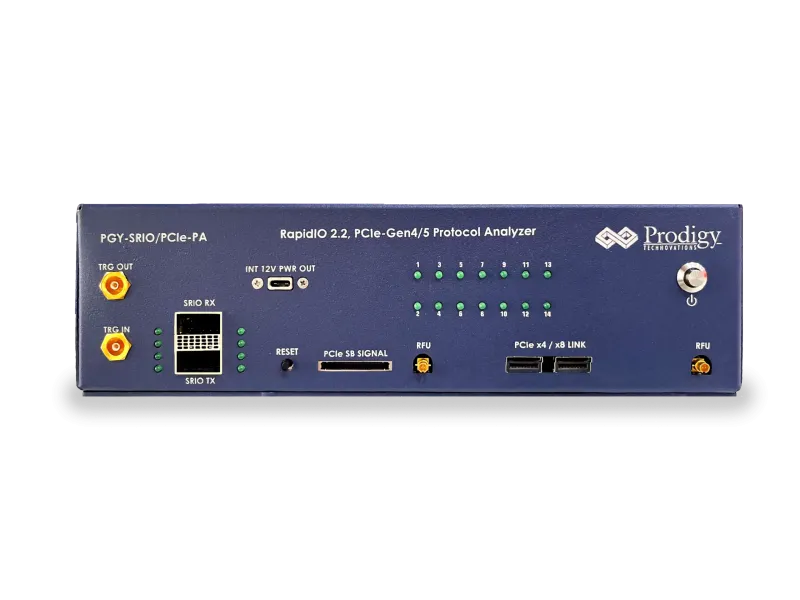

Serial RapidIO Protocol Analyzer Image 1

Garantie

Für Hardware und Software gilt eine einjährige Garantie. Für die Sonden gilt eine monatliche Garantie auf alle Herstellungsfehler

Technische Daten

Spezifikation
Protokoll-Unterstützung	RapidIO-Spezifikation v4.1 - Klasse 1, Klasse 2
Unterstützte Baudraten	1.25 / 2,5 / 3,125 / 5,0 / 6,25 / 10,0 Gbaud (vom Benutzer wählbar)
Link-Breite	1-Lane (über SFP+ Adapter), 4-Lane (über QSFP+ Anschluss)
Steckverbinder	2× QSFP+ Anschlüsse (1 für Link A, 1 für Link B); Trigger In/Out - SMB (LVTTL)
Erfassungsspeicher (Puffer)	Bis zu 64 GB Ringpuffer; 1 GB Standard mit einstellbarem Pre-Trigger (125 MB-Schritte)
Trigger-Optionen	Manuell, protokollbasiert, extern (Eingang), erweiterte If-Then-Else-Maschine (bis zu 8 Stufen)
Filterfunktionen	Hardware-Filter für Pakete und Kontrollsymbole; softwarebasierte Filter/Suche
Rohdatenmodus	Symbolebene (nach 8b/10b-Dekodierung), Vollfelddekodierung verfügbar
Host-Schnittstelle	USB 3.0 Gen 1, USB Typ-C
Unterstützte Betriebssysteme	Windows 10/11 (64-bit), Linux Ubuntu 22.04 LTS
Stromzufuhr	12V DC, 6A (Adapter im Lieferumfang enthalten)
Abmessungen (B × H × T)	Ca. 20,5 × 5 × 25 cm (gleiches Gehäuse wie PCIe-Analysator)
Gewicht (B × H × T)	Ca. 6 kg
Statusanzeigen	Link-Status-LEDs pro Lane, Trigger- und Aktivitätsanzeige
