- Beim Kauf eines SVA1015X Spektrumanalyzers erhalten Sie 20% Rabatt auf eins der folgenden Kalibrierungskits:
F503ME, F503FE, F603ME, F603FE, F504MS, F504FS, F504TS, F604MS, F604FS, F604TS, Y504MS oder Y504FS
Beschreibung

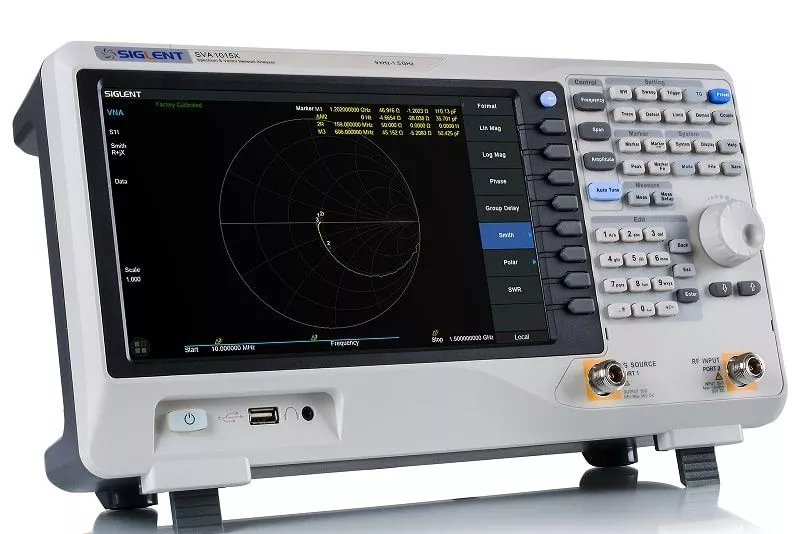

Das SVA1015X ist ein Netzwerk- und Spektrumanayzer und bietet eine Bandbreite von 1,5 GHz, sowie eine zuverlässige und automatische Messung.
Features
- Vektornetzwerkanalyse von 100 kHz – 1,5 GHz
- Entfernung zum Fehler (optional)
- Frequenzbereich von 9 kHz bis 1,5 GHz
- -165 dBm/Hz Angezeigter durchschnittlicher Geräuschpegel (typ.)
- -98 dBc/Hz bei 10 kHz Offset-Phasenrauschen (1 GHz, typ.)
- 1 Hz Minimale Auflösungsbandbreite (RBW)
- Mitlaufgenerator (Std.)
- EMI-Filter und Quasi-Peak-Detektor-Kit (Opt.)
- Erweitertes Messkit (optional)
- 10,1-Zoll-Multi-Touchscreen, Maus und Tastatur werden unterstützt
- Webbrowser-Fernsteuerung auf PC und mobilen Endgeräten und Dateibetrieb
Hardwaredetails
Die Spektrum- und Vektornetzwerkanalysatoren der SIGLENT SVA1000X-Serie sind leistungsstarke und flexible Werkzeuge für die HF-Signal- und Netzwerkanalyse. Mit einem Frequenzbereich von bis zu 7,5 GHz liefert der Analysator zuverlässige automatische Messungen und mehrere Betriebsmodi: Das Basismodell ist ein Spektrumanalysator und ein Vektornetzwerkanalysator, optionale Funktionen umfassen eine Distanz-zu-Fehler-Ortung, eine Vektorsignalmodulation Analysator. Zu den Anwendungen gehören Broadcast-Überwachung/-Evaluierung, Standortvermessung, S-Parameter-Messung, Kabel- und Antennenprüfung, analoge/digitale Modulationsanalyse, EMI-Pre-Compliance-Test, Forschung und Entwicklung, Bildung, Produktion und Wartung.
Produkthighlights
Geräuschpegel
Der druchschnittlich angezeigter Geräuschpegel beträt -165 dBm/hz
Auflösungsbandbreite
Die SVA1000X Serie hat eine Auflösungsbandbreite (RBW) von mindestens 1 Hz
Phasenrauschen
Phasenrauschen <-98 dBc/Hz@1 GHz
Multi-Touchscreen
Die SVA1000X Serie hat einen 10,1-Zoll-Display mit Multi-Touchscreen
EMI-Testkit
CISPR 16-1-1 EMI-Filter und Quasi-Peak-Detektor, Log-Skala und Grenzwertlinie
Entfernung zum Fehlermodus
Kabel- und Antennentest basierend auf Timing Domain Analysis
Vektor-Netzwerkanalysator-Modus
100k-7,5 GHz Vector S11- und S21-Messung, Overlay-Display für mehrere Formate.
Modulationsanalysemodus
AM/FM,ASK/FSK/PSK/MSK/QAM Vektorsignalmodulationsanalyse
Technische Daten
Modellvergleich | SVA1015X | SVA1032X | SVA1075X |
---|---|---|---|
Maximale Bandbreite | 1,5 GHz | 3,2 GHz | 7,5 GHz |
Auflösung Bandbreite (RBW) | 1 Hz ~ 1 MHz, in 1-3-10 sequence | 1 Hz ~ 1 MHz, in 1-3-10 sequence | 1 Hz ~ 1 MHz, in 1-3-10 sequence |
Anzeige des durchschnittlichen Geräuschpegels (DANL), min. | -156 dBm/Hz Displayed Average Noise Level | -161 dBm/Hz Displayed Average Noise Level | -165 dBm/Hz Displayed Average Noise Level |
Vorverstärke | Ja | Ja | Ja |
Trackinggenerator | Ja | Ja | Ja |
Vektor-Netzwerk-Analyse | Ja | Ja | Ja |
"Distance To Fault" | Optional | Optional | Optional |
Modulations-Analyse | Optional | Optional | Optional |
EMI Pre-compliance Testkit (EMI) | Optional | Optional | Optional |
Erweiterter Messsatz (AMK) | Optional | Optional | Optional |
Touch-Display | Ja | Ja | Ja |
