650,00 € Netto
938,91 € inkl. MwSt.
Lieferzeit: 1-2 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Produktkonfiguration
Beschreibung

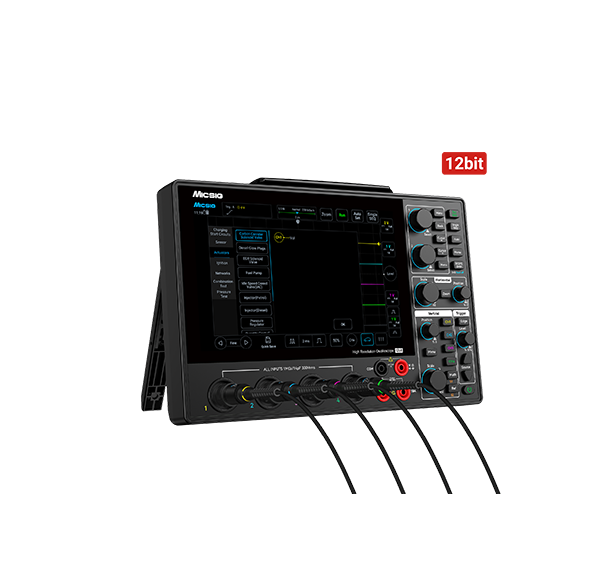

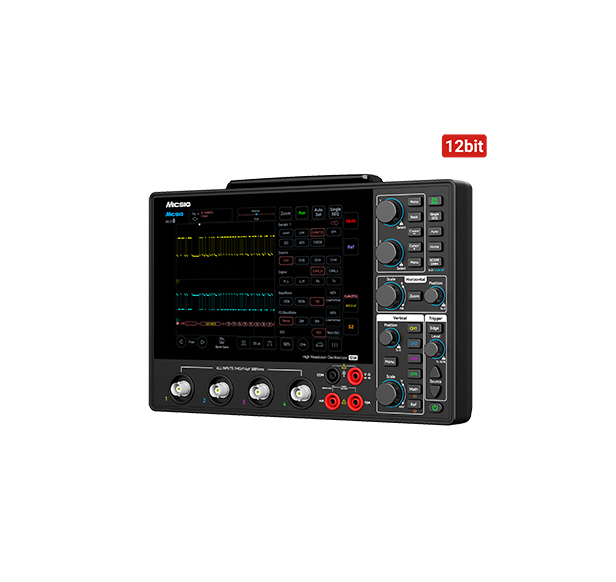

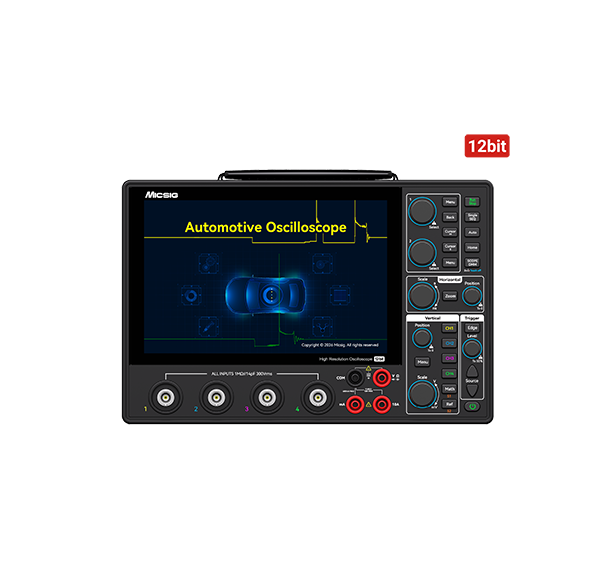

Die Micsig AHO1-Serie ist ein professionelles, hochauflösendes Automobil-Oszilloskop für die Fahrzeugdiagnose. Es verfügt über einen 12-Bit-ADC, 200 MHz Bandbreite, 4 analoge Kanäle, eine Echtzeit-Abtastrate von 1 GSa/s und eine Speichertiefe von 110 Mpts.
Dank seines ultraschlanken, nur 3,1 cm großen Designs, des integrierten, leistungsstarken Li-Ionen-Akkus und des USB-Typ-C-Ladeanschlusses ist es ideal für mobile und Outdoor-Reparaturen.
Mit einer innovativen Dual-Softwarearchitektur für allgemeine Anwendungen und Fahrzeuge und speziellen Testmodi für Motoren, Sensoren und Elektrofahrzeuge unterstützt es sowohl Verbrenner- als auch Elektrofahrzeugdiagnose und hilft Technikern, Fehler schneller zu beheben und die Serviceeffizienz zu steigern.
Features
- Integriertes vollwertiges Multimeter mit 4⅚ Stellen
- Integrierter 16800 mah Akku für bis zu 4 Stunden Laufzeit
- Android Betriebsystem mit hilfreichen Zusatzanwendungen
- 4 Kanäle, 200 MHz Bandbreite & 1 GS/s Echtzeit-Abtastrate.
- Bis 110 Mpts Speichertiefe und 78.000 Wfms/s Erfassungsrate
- 8 Zoll Touchscreen mit Multi-Punkt-Touchscreen und sehr guten Gehäuse zu Bildschirmverhältnis
- Schnittstellen: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, Erdung
- Bus-Trigger und Dekodierung unterstützt: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B
- PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung, Screen Sharing und Datentransfer mit dem Oszilloskop.
Produkthighlight
Benutzerfreundliches Betriebssystem
Das Betriebssystem SigTest welches in der Zusammenarbeit sowie aus Vorschlägen von Tausenden von Ingenieuren seit Jahren stets Verbesserungen erhält, bietet drei Betriebsmodi: Reine Touchbedienung, Reine Tasten Bedienung, Hybridbetrieb
Hohe Speichertiefe
Standardmäßig segmentierter Speicher unterteilt begrenzten Speicherplatz in mehrere kleine Segmente und erfasst so mehrere Triggerereignisse in einem einzigen Speicherplatz. Dank praktischer Analyse- und Anzeigefunktionen ermöglicht er sowohl die integrierte als auch die individuelle Anzeige. Dadurch werden Analyse und Positionierung präziser und effizienter und die Suche feiner Details wird erheblich erleichtert.
12 Bit vertikale Auflösung
Die MHO1-Serie nutzt einen hochauflösenden 12-Bit-ADC mit bis zu 4096 Quantisierungsstufen, was dem 16-fachen eines herkömmlichen 8-Bit-ADC entspricht. Dadurch können Anwender Wellenformdetails vollständiger und klarer erkennen.
Langlebiger Akku
KFZ Diagnosebeispiele
Primärzundungstest
Zünddiagnose für Primär- und Sekundärzündung
Sondentests
ABS, Lambda, Klopfen, Kraftstoffsensordiagnose etc.
Netzwerktests
Mit Netzwerktest für CAN, LIN, Flexray & K-line.
Antriebsdiagnosen
Technische Daten
| Modell |  AHO14-200 |
| Bandbreite | 200 MHz |
| Anstiegszeit | ≤ 1,75 ns |
| Analoge Kanäle | 4 |
| Abtastrate | 1 GSa/s |
| Speichertiefe | 110 Mpts |
| Max. Wellenform-Erfassungsrate | 50.000 wfms/s |
| Vertikale Auflösung | 12 Bit |
| Schnittstellen | USB 3.0 Host, USB Type-C, LAN, HDMI, Trigger Out |
| Unterstützte Tests | Lade-/Startsysteme, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, FlexRay, K-Line), Kombinationstests |
| Display | 8" TFT LCD Touchscreen, 1280 × 800 Pixel |
| Batterie (optional) | 3,7 V, 16000 mAh Lithium-Ionen |
| Ladung | 12 V Netzteil, unterstützt USB Type-C |
| Multimeter-Genauigkeit | 4 5/6-stellig |
| Abmessungen / Gewicht | 265 × 174 × 31 mm / 1,73 kg |
