Beschreibung

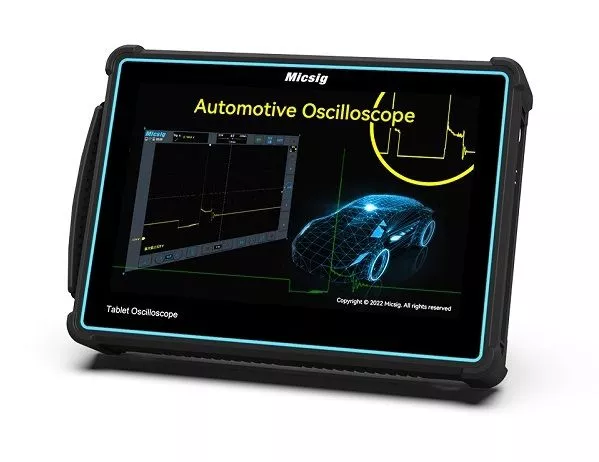

Das ATO3002 ist ein innovatives Automotive Oszilloskop, das als weltweit erstes Oszilloskop im mobilen Feldeinsatz rein über den 10,1 Zoll großen Touchscreen bedient werden kann und umfassende KFZ Diagnostikfunktionen bereitstellt. Der Batteriebetrieb kann bis zu 4 Stunden betragen und bei Bedarf durch den Wechsel mit einer Ersatzbatterie unbegrenzt verlängert werden.
Das ATO3002 legt den Fokus auf Automobildiagnostik, und bietet durch den Einsaz eines Android Betriebssystems hohe Benutzerfreundlichkeit. Das Gerät verfügt zusätzlich über einen externen Triggerausgang, um im Einsatz im Labor auch als gleichwertiges Tischoszilloskop eingesetzt werden zu können. Neben der seriellen Busdekodierung bietet das ATO3002 zusätzlich verschiedene automotive Diagnostikfunktionen, wie Lade- und Starterschaltungentests, Drucktests wie Zylinderkompression und Treibstoffdruck.
Das ATO3002 verfügt über eine Abtastrate von 2GHz, 220 Mpts Speichertiefe, eine Signalerfassungsrate von bis zu 300.000 wfm/s, 4 Kanäle, 300 MHz Bandbreite und 2 Kanäle. Darüber hinaus bietet das Touch LCD Display eine Auflösung von 1280 * 800 Pixeln, das auch die Multi-Touch-Bedienung unterstützt. Die Oszilloskop App (IOS & Android) ermöglicht die Fernsteuerung des Oszilloskops über WIFI. Zudem verfügt das Oszilloskop über eine USB und Ethernet Schnittstelle.
Die Touch Bedienung des Micsig ATO3002 ist äußerst intuitiv. Diese einfache Bedienung ist für Benutzer von Smartphones und Tablets heute nicht mehr wegzudenken, für ein Oszilloskop ist sie hingegen neu und innovativ. Durch das digitale Triggersystem ist der Trigger-Jitter sehr gering und die Triggerung hochpräzise. Zusätzlich unterstützt das Oszilloskop serielle Bus-Trigger und Bus-Dekodierung.
Features
- Integrierte Kfz-Diagnose-Software
- Umfassende Voreinstellungen für die automatische Diagnose
- Lebenslanges kostenloses Software-Online-Upgrade
- kompaktes Oszilloskop mit 2 Kanälen
- Bandbreite von 300 MHz
- 2 GS/s Echtzeit-Abtastrate.
- Android-Betriebssystem
- Austauschbare Batterie
- Bis 220 Mpts Speichertiefe.
- 300.000 Wfms/s Erfassungsrate
- 10,1"/20,3 cm Industrie-LCD, 1280x600 Auflösung, kapazitiver Multi-Punkt-Touchscreen.
- Schnittstellen: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, Erdung
- Anschluss für Tastkopf-Kalibrierung.
- Bus-Trigger und Dekodierung unterstützt: UART, I²C, SPI, CAN, CAN FD, LIN, Flexray.
- PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung des Oszilloskops.
- Eingebauter 32 GB-Speicher für Wellenform- und Videoaufzeichnungen.
- Lithium-Akku, Akkulaufzeit bis zu 2 Stunden.
- Screen Sharing per Wlan, USB und HDMI
- Tragbares Tablet-Design mit All-in-One-Funktionen
KFZ Diagnosebeispiele
Lade-/Startstromkreistests
Die ATO Oszillokope unterstützen das Testen und Prüfen von 12-V- und 24-V-Laden/Start, Ladewelligkeit, Anlassstrom und weitere Tests
Sondentests
Unterstützt das Testen von ABS, Gaspedal, Drosselklappenstellung, Kraftstoffdruck, Luftmengenmesser, Kurbelwelle, Nockenwelle, Klopfen, MAP usw.
Netzwerktests
Die Netzwerktests umfassen CAN (CAN High / CAN Low), CAN FD, LIN, FlexRay, und K line. Darüber hinaus können eine Vielzahl von seriellen Protokollen wie UART, CAN, CAN FD, LIN, SPI, I²C dekodiert werden.
Kombinationstests
Oszilloskop Features
Android System mit 32 Gbyte
Das Oszilloskop bietet weltweit das erste Android-basierte Oszilloskop Betriebssystem und verfügt über 32 Gbyte Speicherplatz.
Touch-Screen Tastatur
Software Tastatur für eine gewohnt schnelle Eingabe bei Smart Geräten.
Viele Triggerfunktionen
Serielle Bus Dekodierung
Unterstützt serielle Triggerung und Dekodierung (I2C, SPI, RS232/UART, CAN, LIN).
Automatische Messungen
31 automatische Messungen für die unterschiedlichsten Messanforderungen.
70 Mpts Speichertiefe
Ermöglicht das Zommen in einen Bereich des erfassten Signals mittel Touch Screen.
Mausbedienung
Die Oszilloskope von Micsig lassen sich auch umkompliziert über eine gewöhnliche USB Maus steuern.
Automatische Skalierung
Automatische Anpassung des Offset in Echtzeit entsprechend der Größe und Frequenz des Signals.
Hoch & Tiefpassfilter
Die Filterfunktion hilft Ingenieuren, unbedeutende Frequenzen auszuschließen, um Interferenzen zu eliminieren und den wahren Zustand des Signals zu beobachten.
Kalkulationswerkzeuge
Für elektronische Berechnungen stehen verschiedene Werkzeuge in Form von Apps zur Verfügung.
Screen Sharing Funktion
Über den verbauten HDMI Anschluss kann unkompliziert der Bildschirm Inhalt des Oszilloskops auf einen externen Monitor gestreamt werden.
Fernsteuerung
Die Oszilloskop verfügt über eine PC-Software und Handy-App (Android/IOS) zur Fernsteuerung über WIFI und USB.
Technische Daten
| Modell |  ATO3004 | ATO3002 | ATO2004 | ATO2002 | ATO1004 |
|---|---|---|---|---|---|
| Bandbreite | 300 MHz | 300 MHz | 200 MHz | 200 MHz | 100 MHz |
| Analoger Kanal | 4 | 2 | 4 | 2 | 4 |
| Anstiegszeit | ≤1,16ns | ≤1,16ns | ≤1,75 ns | ≤3,5 ns | ≤3,5 ns |
| Max. Abtastrate | 2GSa/s | 2GSa/s | 2GSa/s | 1GSa/s | 1GSa/s |
| Max. Speichertiefe | 220Mpts | 220Mpts | 220Mpts | 110 Mpts | 110 Mpts |
| Wellenform-Erfassungsrate (max.) | 300.000 wfms/s | 300.000 wfms/s | 300.000 wfms/s | 78.000 wfms/s | 78.000 wfms/s |
| Eingangsempfindlichkeitsbereich | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1 mV/div ~ 10 V/div | 1 mV/div ~ 10 V/div |
| Bandbreitenfilter | 20 MHz、 Tiefpass (bis 30 Hz) | 20 MHz、 Tiefpass (bis 30 Hz) | 20 MHz、 Tiefpass (bis 30 Hz) | 20 MHz, Tiefpass (bis 30 kHz) | 20 MHz, Tiefpass (bis 30 kHz) |
| Segmentierter Speicher | Unterstützt die Erfassung von maximal 10.000 Wellenformereignissen | Unterstützt die Erfassung von maximal 10.000 Wellenformereignissen | Unterstützt die Erfassung von maximal 10.000 Wellenformereignissen | Nicht unterstützt | Nicht unterstützt |
| Eingangsimpedanz | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ | 1MΩ |
| Zeitbasisbereich | 1ns/div ~ 1ks/div | 1ns/div ~ 1ks/div | 1ns/div ~ 1ks/div | 2ns/div ~ 1ks/div | 2ns/div ~ 1ks/div |
| Unterstützungstest | Lade-/Startschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, Flexray, K-Leitung), Kombinationstests | Lade-/Startschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, Flexray, K-Leitung), Kombinationstests | Lade-/Startschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, Flexray, K-Leitung), Kombinationstests | Lade-/Startschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, Flexray, K-Leitung), Kombinationstests | Lade-/Startschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, Flexray, K-Leitung), Kombinationstests |
| Busdekodierung | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C |
| Schnittstellen | Wi-Fi、USB 3.0/2.0 Host、USB Typ-C、Erdung、HDMI、Trigger-Ausgang | Wi-Fi、USB 3.0/2.0 Host、USB Typ-C、Erdung、HDMI、Trigger-Ausgang | Wi-Fi、USB 3.0/2.0 Host、USB Typ-C、Erdung、HDMI、Trigger-Ausgang | Wi-Fi、USB 3.0/2.0 Host、USB Typ-C、Erdung、HDMI、Trigger-Ausgang | Wi-Fi、USB 3.0/2.0 Host、USB Typ-C、Erdung、HDMI、Trigger-Ausgang |
| Speicher | 32 GB | 32 GB | 32 GB | 32 GB | 32 GB |
| Anzeige | 10,1 Zoll LCD kapazitives Touch-Display, 1280 x 800 Auflösung, 11 x 10 Raster | 10,1 Zoll LCD kapazitives Touch-Display, 1280 x 800 Auflösung, 11 x 10 Raster | 10,1 Zoll LCD kapazitives Touch-Display, 1280 x 800 Auflösung, 11 x 10 Raster | 10,1 Zoll LCD kapazitives Touch-Display, 1280 x 800 Auflösung, 11 x 10 Raster | 10,1 Zoll LCD kapazitives Touch-Display, 1280 x 800 Auflösung, 11 x 10 Raster |
| Batterie | 7,4 V, 7500 mAh Li-Ion-Akku / 2 Stunden Lebensdauer | 7,4 V, 7500 mAh Li-Ion-Akku / 2 Stunden Lebensdauer | 7,4 V, 7500 mAh Li-Ion-Akku / 2 Stunden Lebensdauer | 7,4 V, 7500 mAh Li-Ion-Akku / 3 Stunden Lebensdauer | 7,4 V, 7500 mAh Li-Ion-Akku / 3 Stunden Lebensdauer |
| Größe/Nettogewicht | 265 * 192 * 50 mm / 1,9 kg (mit Batterie) | 265 * 192 * 50 mm / 1,9 kg (mit Batterie) | 265 * 192 * 50 mm / 1,9 kg (mit Batterie) | 265 * 192 * 50 mm / 1,9 kg (mit Batterie) | 265 * 192 * 50 mm / 1,9 kg (mit Batterie) |
