1.279,00 € Netto
1.522,01 € inkl. MwSt.
Auf Lager, Lieferzeit: 1-2 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Produktkonfiguration
Beschreibung
Das ATO3004 ist ein innovatives Kfz-Oszilloskop und das weltweit erste mobile Oszilloskop für den Feldeinsatz, das ausschließlich über den 10,1-Zoll-Touchscreen bedient werden kann und umfassende Kfz-Diagnosefunktionen bietet. Die Akkulaufzeit beträgt bis zu 4 Stunden und kann bei Bedarf durch den Einsatz eines Ersatzakkus beliebig verlängert werden.
Das ATO3004 ist auf die Fahrzeugdiagnose spezialisiert und bietet dank des Android-Betriebssystems eine hohe Benutzerfreundlichkeit. Das Gerät verfügt zudem über einen externen Triggerausgang und kann somit im Labor als Tischoszilloskop eingesetzt werden. Zusätzlich zur seriellen Bus-Dekodierung bietet der ATO3004 auch verschiedene Kfz-Diagnosefunktionen, wie z. B. Lade- und Anlasserkreistests, Drucktests wie Zylinderkompression und Kraftstoffdruck.
Das ATO3004 bietet eine Abtastrate von 2 GHz, eine Speichertiefe von 220 Mpts, eine Signalerfassungsrate von bis zu 300.000 WFM/s, 4 Kanäle und eine Bandbreite von 300 MHz. Das Touchscreen-LCD-Display bietet eine Auflösung von 1280 × 800 Pixel und unterstützt Multitouch-Bedienung. Die Oszilloskop-App (iOS & Android) ermöglicht die Fernsteuerung des Oszilloskops via WLAN. Zusätzlich verfügt das Oszilloskop über USB- und Ethernet-Schnittstellen.
Die Touch-Bedienung des Micsig ATO3004 ist äußerst intuitiv. Diese einfache Bedienung ist für Smartphone- und Tablet-Nutzer heutzutage unverzichtbar, für ein Oszilloskop jedoch neu und innovativ. Dank des digitalen Triggersystems ist der Triggerjitter sehr gering und die Triggerung hochpräzise. Darüber hinaus unterstützt das Oszilloskop serielle Bus-Trigger und Bus-Dekodierung.
Merkmale
- Integrierte Kfz-Diagnosesoftware
- Umfassende Voreinstellungen für die automatische Diagnose
- Lebenslanges kostenloses Software-Online-Upgrade
- Kompaktes Oszilloskop mit 4 Kanälen
- Bandbreite von 300 MHz
- 2 GS/s Echtzeit-Abtastrate.
- Android-Betriebssystem
- Austauschbare Batterie
- Bis zu 220 Mpts Speichertiefe.
- 300.000 Wfms/s Akquisitionsrate
- 10,1"/20,3 cm industrielles LCD, 1280x600 Auflösung, kapazitiver Multi-Touchscreen.
- Schnittstellen: WLAN, USB 3.0/2.0 Host, USB Typ-C, HDMI, Triggerausgang, Masse
- Anschluss für die Sondenkalibrierung.
- Unterstützte Bus-Trigger und -Decodierung: UART, I²C, SPI, CAN, CAN FD, LIN, Flexray.
- PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung des Oszilloskops.
- Integrierter 32 GB Speicher für Wellenform- und Videoaufzeichnung.
- Lithiumbatterie, Akkulaufzeit bis zu 2 Stunden.
- Bildschirmübertragung über WLAN, USB und HDMI
- Tragbares Tablet-Design mit All-in-One-Funktionen
Beispiele für Fahrzeugdiagnose
Lade-/Anlaufstromkreisprüfungen
Die ATO-Oszilloskope unterstützen die Prüfung und Überprüfung von 12-V- und 24-V-Lade-/Startvorgängen, Ladewelligkeit, Anlaufstrom und anderen Tests.
Spezielle Prüfungen
Unterstützt die Prüfung von ABS, Gaspedal, Drosselklappenstellung, Kraftstoffdruck, Luftmengenmesser, Kurbelwelle, Nockenwelle, Klopfen, MAP usw.
Netzwerktests
Die Netzwerktests umfassen CAN (CAN High/CAN Low), CAN FD, LIN, FlexRay und K-Leitung. Zusätzlich können verschiedene serielle Protokolle wie UART, CAN, CAN FD, LIN, SPI und I²C dekodiert werden.
Kombinationstests
Oszilloskop-Funktionen
Android-System mit 32 GByte
Das Oszilloskop bietet das weltweit erste Android-basierte Oszilloskop-Betriebssystem und verfügt über 32 GByte Speicher.
Touchscreen-Tastatur
Software-Tastatur für gewohnte, schnelle Eingabe auf Smart-Geräten.
Viele Triggerfunktionen
Serielle Bus-Dekodierung
Unterstützt serielle Triggerung und Dekodierung (I2C, SPI, RS232/UART, CAN, LIN).
Automatische Messungen
31 automatische Messungen für ein breites Spektrum an Messanforderungen.
70 Mpts Speichertiefe
Ermöglicht das Vergrößern eines Bereichs des erfassten Signals über den Touchscreen.
Mausbedienung
Micsig-Oszilloskope lassen sich auch problemlos mit einer handelsüblichen USB-Maus steuern.
Automatische Skalierung
Automatische Anpassung des Offsets in Echtzeit entsprechend der Größe und Frequenz des Signals.
Hoch- und Tiefpassfilter
Die Filterfunktion hilft Ingenieuren, unwichtige Frequenzen auszublenden, um Störungen zu eliminieren und den wahren Zustand des Signals zu beobachten.
Berechnungswerkzeuge
Für elektronische Berechnungen stehen verschiedene Hilfsmittel in Form von Apps zur Verfügung.
Bildschirmfreigabefunktion
Der Bildschirminhalt des Oszilloskops kann über den integrierten HDMI-Anschluss problemlos auf einen externen Monitor übertragen werden.
Fernbedienung
Das Oszilloskop verfügt über eine PC-Software und eine Handy-App (Android/iOS) zur Fernsteuerung via WLAN und USB.
Technische Daten
| Modell |  ATO3004 | ATO3002 | ATO2004 | ATO2002 | ATO1004 |
|---|---|---|---|---|---|
| Bandbreite | 300 MHz | 300 MHz | 200 MHz | 200 MHz | 100 MHz |
| Analogkanal | 4 | 2 | 4 | 2 | 4 |
| Aufstiegszeit | ≤1,16 ns | ≤1,16 ns | ≤1,75 ns | ≤3,5 ns | ≤3,5 ns |
| Maximale Abtastrate | 2 GSa/s | 2 GSa/s | 2 GSa/s | 1 GSa/s | 1 GSa/s |
| Maximale Lagertiefe | 220 MPTS | 220 MPTS | 220 MPTS | 110 Mpts | 110 Mpts |
| Wellenform-Erfassungsrate (max.) | 300.000 wfms/s | 300.000 wfms/s | 300.000 wfms/s | 78.000 wfms/s | 78.000 wfms/s |
| Eingangsempfindlichkeitsbereich | 1 mV/div ~ 10 V/div (1 MΩ); 1 mV/div ~ 10 V/div (50 Ω) | 1 mV/div ~ 10 V/div (1 MΩ); 1 mV/div ~ 10 V/div (50 Ω) | 1 mV/div ~ 10 V/div (1 MΩ); 1 mV/div ~ 10 V/div (50 Ω) | 1 mV/div ~ 10 V/div | 1 mV/div ~ 10 V/div |
| Bandbreitenfilter | 20 MHz, Tiefpass (bis zu 30 Hz) | 20 MHz, Tiefpass (bis zu 30 Hz) | 20 MHz, Tiefpass (bis zu 30 Hz) | 20 MHz, Tiefpass (bis zu 30 kHz) | 20 MHz, Tiefpass (bis zu 30 kHz) |
| Segmentierter Speicher | Unterstützt die Erfassung von maximal 10.000 Wellenformereignissen | Unterstützt die Erfassung von bis zu 10.000 Wellenformereignissen | Unterstützt die Erfassung von maximal 10.000 Wellenformereignissen | Nicht unterstützt | Nicht unterstützt |
| Eingangsimpedanz | 1 MΩ/50 Ω | 1 MΩ/50 Ω | 1 MΩ/50 Ω | 1MΩ | 1MΩ |
| Zeitbasisbereich | 1 ns/div ~ 1 ks/div | 1 ns/div ~ 1 ks/div | 1 ns/div ~ 1 ks/div | 2 ns/div ~ 1 ks/div | 2 ns/div ~ 1 ks/div |
| Support-Test | Lade-/Startschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, Flexray, K-Leitung), Kombinationsprüfungen | Lade-/Startschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, Flexray, K-Leitung), Kombinationsprüfungen | Lade-/Startschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, Flexray, K-Leitung), Kombinationsprüfungen | Lade-/Startschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, Flexray, K-Leitung), Kombinationsprüfungen | Last-/Startschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, Flexray, K-Leitung), Kombinationsprüfungen |
| Bus-Dekodierung | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C |
| Schnittstellen | Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, Masse, HDMI, Trigger-Ausgang | Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, Masse, HDMI, Trigger-Ausgang | Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, Masse, HDMI, Trigger-Ausgang | Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, Masse, HDMI, Trigger-Ausgang | Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, Masse, HDMI, Trigger-Ausgang |
| Erinnerung | 32 GB | 32 GB | 32 GB | 32 GB | 32 GB |
| Anzeige | 10,1-Zoll-LCD-Touchdisplay (kapazitiv), Auflösung 1280 x 800 Pixel, 11 x 10 Raster | 10,1-Zoll-LCD-Touchdisplay (kapazitiv), Auflösung 1280 x 800 Pixel, 11 x 10 Raster | 10,1-Zoll-LCD-Touchdisplay (kapazitiv), Auflösung 1280 x 800 Pixel, 11 x 10 Raster | 10,1-Zoll-LCD-Touchdisplay (kapazitiv), Auflösung 1280 x 800 Pixel, 11 x 10 Raster | 10,1-Zoll-LCD-Touchdisplay (kapazitiv), Auflösung 1280 x 800 Pixel, 11 x 10 Raster |
| Batterie | 7,4 V, 7500 mAh Li-Ion-Akku / 2 Stunden Akkulaufzeit | 7,4 V, 7500 mAh Li-Ion-Akku / 2 Stunden Laufzeit | 7,4 V, 7500 mAh Li-Ion-Akku / 2 Stunden Laufzeit | 7,4 V, 7500 mAh Li-Ion-Akku / 3 Stunden Laufzeit | 7,4 V, 7500 mAh Li-Ion-Akku / 3 Stunden Laufzeit |
| Größe/Nettogewicht | 265 * 192 * 50 mm / 1,9 kg (mit Akku) | 265 * 192 * 50 mm / 1,9 kg (mit Akku) | 265 * 192 * 50 mm / 1,9 kg (mit Akku) | 265 * 192 * 50 mm / 1,9 kg (mit Akku) | 265 * 192 * 50 mm / 1,9 kg (mit Akku) |
Zubehör
Differenzialsonden

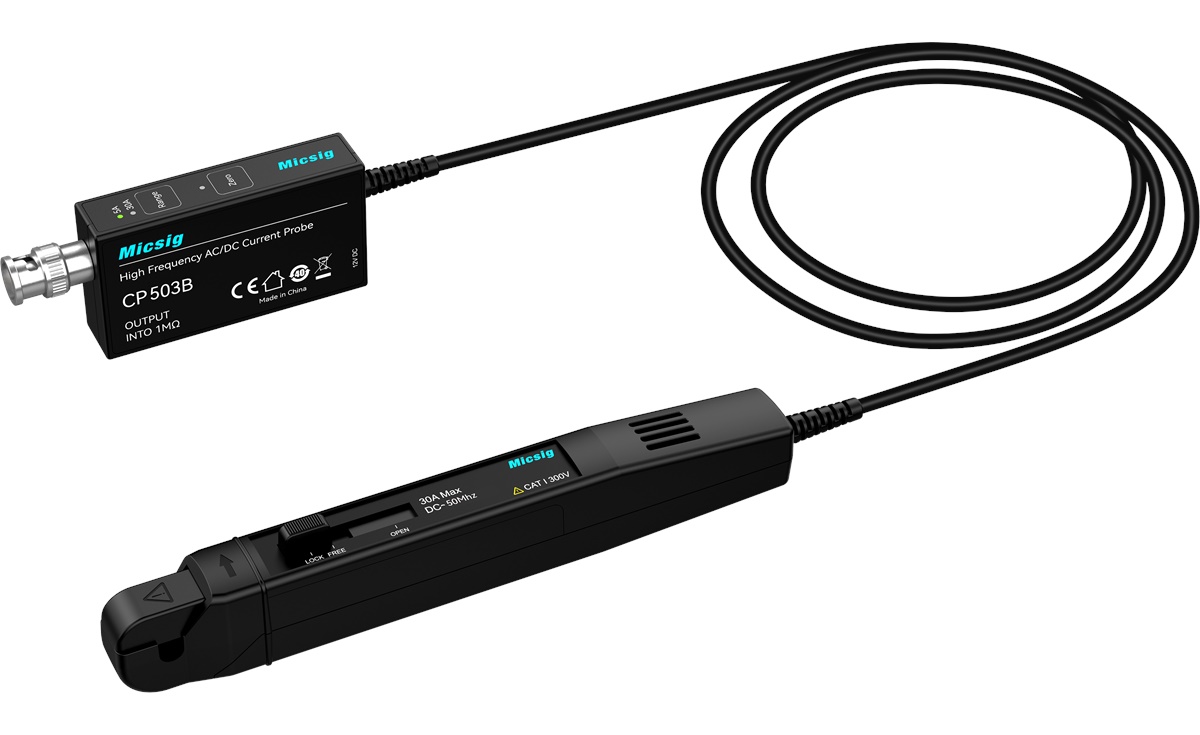

Stromsonden und -klemmen
Rogowski-Stromsonden
Optisch isolierte Sonden
Freihand-Sonden
