1.999,00 € Netto
2.378,81 € inkl. MwSt.
Lieferzeit: 1-2 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Produktkonfiguration
Beschreibung

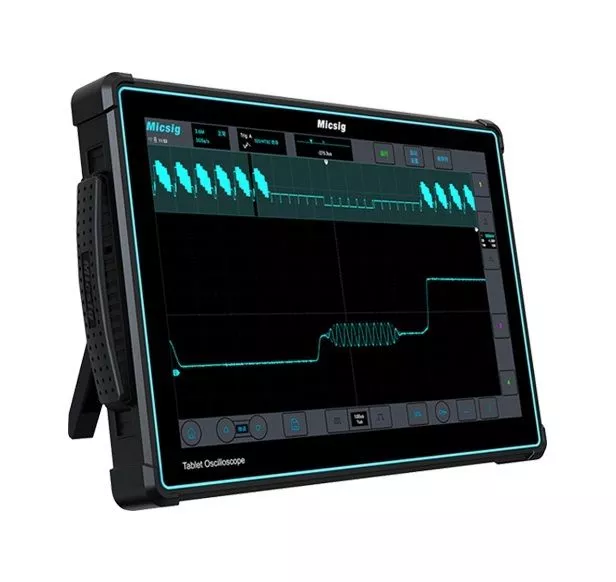

Bei dem Micsig ETO5004 handellt es sich um 500 MHz Oszilloskop mit 14 Zoll Display womit es sowohl für den Laboreinsatz als Tischoszilloskop sowie für mobile Anwendungen bestenfalls gerüstet ist. Das Oszilloskop verfügt darüber hinaus über eine Abtastrate von 3GSa/s, einer Speichertiefe von 360Mpts, eine Signalerfassungsrate von 230.000 wfm/s und einen austauschbaren Akku mit 13,500 mAh Akku.
Das Gerät ist ausgestattet mit dem SigtestUI™-Multitasking-System (angepasstes Android System) und einem schnellen Chip, reibungslose Bedienung zu garantieren. Zudem ist eine 130 mm x 300 mm große VESA-Montageschnittstelle für mehr Kompatibilität integriert
Das ETO 5004 ist ausgestattet mit einer Vielzahl von Anschlüssen, darunter USB 3.0/2.0 Host, USB-Gerät, Erdungssteckdose, HDMI, Trigger-Ausgang usw.
Durch das digitale Triggersystem ist der Triggerjitter sehr gering und die Triggerung hochpräzise. Darüber hinaus unterstützt das Oszilloskop ab Werk serielle Bustrigger und Busdekodierung von RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B.
Features
- Kompaktes Oszilloskop mit 4 Kanälen
- Bandbreite 500 MHz
- 3 GS/s Echtzeit-Abtastrate.
- Android-Betriebssystem
- Austauschbarer Akku
- Bis zu 360 Mpts Speichertiefe.
- 14 Zoll LCD, Auflösung 1920x1080, kapazitiver Mehrpunkt-Touchscreen.
- Schnittstellen: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Out, Erdung
- Anschluss für Sondenkalibrierung.
- Unterstützt Bus-Trigger und Dekodierung: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B.
- PC-Software, mobile iOS- und Android-App zur Fernsteuerung des Oszilloskops.
- Eingebauter 32-GB-Speicher für Wellenform- und Videoaufzeichnung.
- 13,500mAh Lithiumbatterie, Akkulaufzeit bis zu 5 Stunden.
- Bildschirmfreigabe über WLAN, USB und HDMI
Oszilloskop Features
Sehr niedriges Grundrauschen
Weniger als 90 μVrms Grundrauschen, selbst bei 500 M voller Bandbreite, in der Lage, schwache, aber wichtige Ereignisse während der Signalfehlerbeseitigung und -analyse zu erfassen.
Hardware Digital Filter
Die ETO-Serie kann Komponenten innerhalb bestimmter Frequenzbereiche selektiv durchlassen oder blockieren. Der Bereich kann bis zu 30 Hz betragen, wodurch Interferenzen und Rauschen effektiv herausgefiltert werden, was die Genauigkeit und Zuverlässigkeit erheblich verbessert.
360 Mpts Speichertiefe
Bis zu 360 Mpts Speichertiefe sorgen für eine hervorragende Signaltreue auch bei großer Zeitbasis.
Touch-Screen Tastatur
Software Tastatur für eine gewohnt schnelle Eingabe bei Smart Geräten.
Viele Triggerfunktionen
Serielle Bus Dekodierung
Unterstützt serielle Triggerung und Dekodierung (RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B).
Automatische Messungen
31 automatische Messungen für die unterschiedlichsten Messanforderungen.
Screen Sharing Funktion
Über den verbauten HDMI Anschluss kann unkompliziert der Bildschirm Inhalt des Oszilloskops auf einen externen Monitor gestreamt werden.
Technische Daten
| Modellspezifikation |  ETO5004 | ETO3504 |
|---|---|---|
| Bandbreite | 500 MHz | 350 MHz |
| Analoger Kanal | 4 | 4 |
| Echtzeit-Abtastrate | 3GSa/s | 3GSa/s |
| Speichertiefe | 360 Mpts | 360 Mpts |
| Max. Wellenform-Erfassungsrate | 230.000 Wfms/s | 230.000 Wfms/s |
| Rauschen | <90µVrms | <90µVrms |
| Schnittstellen | USB 3.0/2.0-Host, USB Typ-C, HDMI, Trigger-Ausgang | USB 3.0/2.0-Host, USB Typ-C, HDMI, Trigger-Ausgang |
| Anzeige | 14" Full-Touch-Display, Auflösung 1920 x 1200 | 14" Full-Touch-Display, Auflösung 1920 x 1200 |
| Batterie | 7,4 V/13500 mAh Li-Ion-Akku | 7,4 V/13500 mAh Li-Ion-Akku |
| Größe/Nettogewicht | 353*245*56mm/3,6kg (mit Batterie) | 353*245*56mm/3,6kg (mit Batterie) |
Zubehör
Differentialtastköpfe
Stromsonden & Zangen
Rogowski Stromtastköpfe
Optisch isolierter Tastköpfe
Freihandtastköpfe
