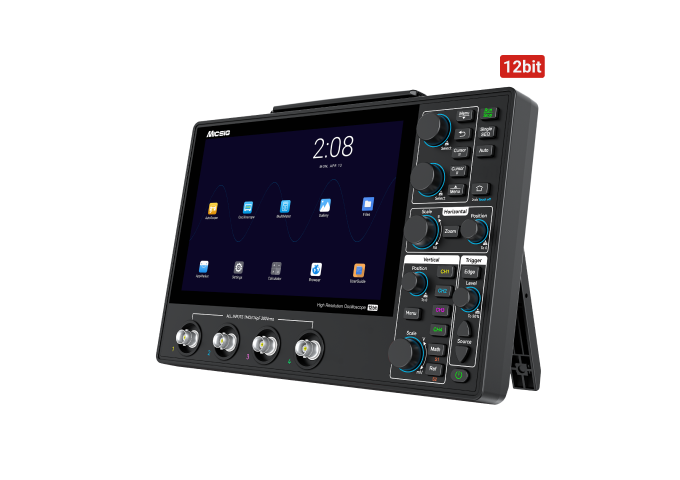

Micsig SATO1004 Automotive Oszilloskop

Das SATO1004 ist ein 4 Kanal Oszilloskop mit umfangreichen Automobil Diagnosefunktionen & 100 MHz Bandbreite.

627,00 €*

Inhalt: 1
  • 3 Jahre Garantie

Versandkostenfrei

Auf Lager, Lieferzeit: 1 -3 Tage

Weitere Informationen
Modell
Angebot anfordern
Produktnummer: SATO1004
Hersteller: Micsig

Beschreibung

Das SATO1004 ist das nachfolge Modell des ATO1104 ein innovatives Automotive Oszilloskop, das als weltweit erstes Oszilloskop im mobilen Feldeinsatz rein über Touch bedient werden kann und umfassende KFZ Diagnostikfunktionen besitzt. Der Batteriebetrieb kann bis zu 5 Stunden betragen und bei Bedarf durch den Wechsel mit einer Ersatzbatterie unbegrenzt verlängert werden.

Das SATO1004 legt wie bereits der Vorgänger den Fokus auf Automobildiagnostik, verbessert jedoch die Benutzerfreundlichkeit durch den Umstieg von einem Linux Betriebssystem auf Android. Darüber hinaus verfügt das neue Modell neben der reinen Toucheingabe über Drehencoder und analoge Tasten sowie über einen externen Triggerausgang sodass das Gerät auch als Tischoszilloskop eingesetzt werden kann.  Neben der seriellen Busdekodierung bietet das SATO1004 zusätzlich verschiedene automotive Diagnostikfunktionen, wie Lade- und Starterschaltungentests, Drucktests wie Zylinderkompression und Treibstoffdruck.

Das SATO1004 verfügt über eine Abtastrate von bis zu 70 Mpts Speichertiefe, eine Signalerfassungsrate von bis zu 130.000 wfm/s (segmentierter Speichermodus), 4 Kanäle, 100 MHz Bandbreite und 1 GSa/s Abtastrate. Darüber hinaus bietet das Touch LCD Display eine Auflösung von 800 * 600 Pixeln, das auch die Multi-Touch-Bedienung unterstützt. Die Oszilloskop App (IOS & Android) ermöglicht die Fernsteuerung des Oszilloskops über WIFI. Zudem verfügt das Oszilloskop über eine USB und Ethernet Schnittstelle.

Die Touch Bedienung des Micsig SATO1004 ist äußerst intuitiv. Diese einfache Bedienung ist für Benutzer von Smartphones und Tablets heute natürlich nicht mehr wegzudenken, für ein Oszilloskop ist sie hingegen neu und innovativ. Durch das digitale Triggersystem ist der Trigger-Jitter sehr gering und die Triggerung hochpräzise. Zusätzlich unterstützt das Oszilloskop serielle Bus-Trigger und Bus-Dekodierung.

Features

  • Integrierte Kfz-Diagnose-Software
  • kompaktes Oszilloskop mit 4 Kanälen
  • Bandbreite von 100 MHz
  • 1 GS/s Echtzeit-Abtastrate.
  • Android-Betriebssystem
  • Austauschbare Batterie
  • Bis 70 Mpts Speichertiefe.
  • 130.000 Wfms/s Erfassungsrate
  • 8"/20,3 cm Industrie-LCD, 800x600 Auflösung, kapazitiver Multi-Punkt-Touchscreen.
  • Schnittstellen: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, Erdung
  • Anschluss für Tastkopf-Kalibrierung.
  • Bus-Trigger und Dekodierung unterstützt: UART, I²C, SPI, CAN, LIN.
  • PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung des Oszilloskops.
  • Eingebauter 32 GB-Speicher für Wellenform- und Videoaufzeichnungen.
  • Lithium-Akku, Akkulaufzeit bis zu 5 Stunden.
  • Screen Sharing per Wlan, USB und HDMI

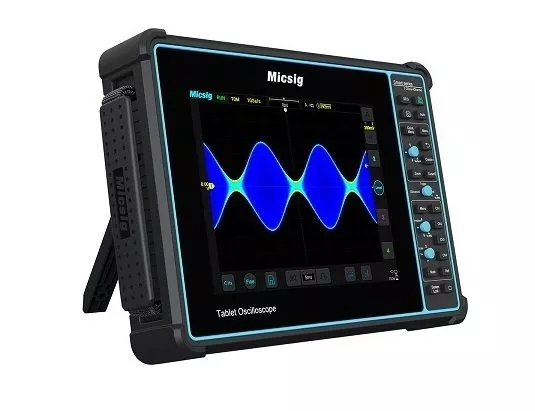

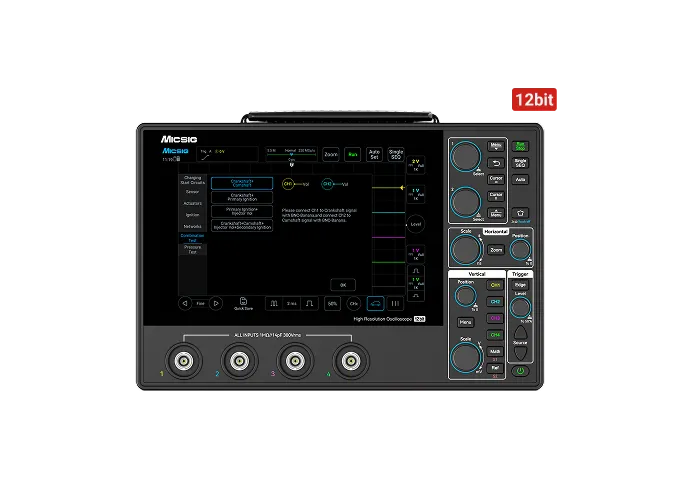

Micsig SATO1004 FrontMicsig SATO1004 Standard Zubehör

KFZ Diagnosebeispiele

Automotive Anwendungsbeispiele

air flow meter and throttle positionsensorLuftmassenmesser- und Gaspadelpositionstest
Audi lin bus testAudi Lin Bus Test
can bus analyzing micsig automotive oszilloskopCan Bus Kommunikation und Stromversorgungstest
canister solenoidTankmagnetventiltest
mazda air flow testMazda Luftmassenmessertest
bmw air flow testBMW Luftmassenmessertest

Oszilloskop Features

Produktvideo

SATO1004 - Decoding CAN BUS
SATO1004 - Vorstellung

Technische Daten

Oszilloskop ModellSATO1004 Micsig Front
SATO1004
TO1004-Micsig-transparent
ATO1004
SATO1004 Micsig Front
SATO2002
KFZ-DiagnoseLadestromkreis, Anlasserstromkreis, Sensor, Aktuator, Zündungstest, Kommunikationstest (inkl. CAN, LIN, FlexRay, K, etc.), Drucktest (Zylinderdruck, Ansaug- und Abgasdruck, Kraftstoffdruck, etc.)Ladestromkreis, Anlasserstromkreis, Sensor, Aktuator, Zündungstest, Kommunikationstest (inkl. CAN, LIN, FlexRay, K, etc.), Drucktest (Zylinderdruck, Ansaug- und Abgasdruck, Kraftstoffdruck, etc.)Ladestromkreis, Anlasserstromkreis, Sensor, Aktuator, Zündungstest, Kommunikationstest (inkl. CAN, LIN, FlexRay, K, etc.), Drucktest (Zylinderdruck, Ansaug- und Abgasdruck, Kraftstoffdruck, etc.)
BetriebssystemAndroidAndroidAndroid
Anstiegszeit≤3.5ns ≤3.5ns ≤3.5ns
Bandbreite100 MHz100 MHz200 MHz
Kanäle442
Speichertiefe70 Mpts110 Mpts70 Mpts
Signalerfassungsrate130.000 wfm/s78.000 wfm/s130.000 wfm/s
Auflösung8 Bit8 Bit8 Bit
Display8 Zoll TFT LCD10,1 Zoll TFT LCD8 Zoll TFT LCD
Abtastrate1 GSa/s1 GSa/s1 GSa/s
DrehencoderXX
Interner Speicher32 GB32 GB32 GB
SchnittstellenWi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, ErdungWi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, ErdungUSB 2.0 Host & Device, Ethernet/LAN, Wifi
SicherheitCAT I 300 Veff (1-MΩ-Eingang)CAT I 300 Veff (1-MΩ-Eingang)CAT I 300 Veff (1-MΩ-Eingang)
TriggermodiFlanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video.Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video.Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video.
Bus-DekodierungUART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)
Batterie7500 mAh Lithium-Ionen-Akku7500 mAh Lithium-Ionen-Akku7500 mAh Lithium-Ionen-Akku
