Produktkonfiguration
Beschreibung

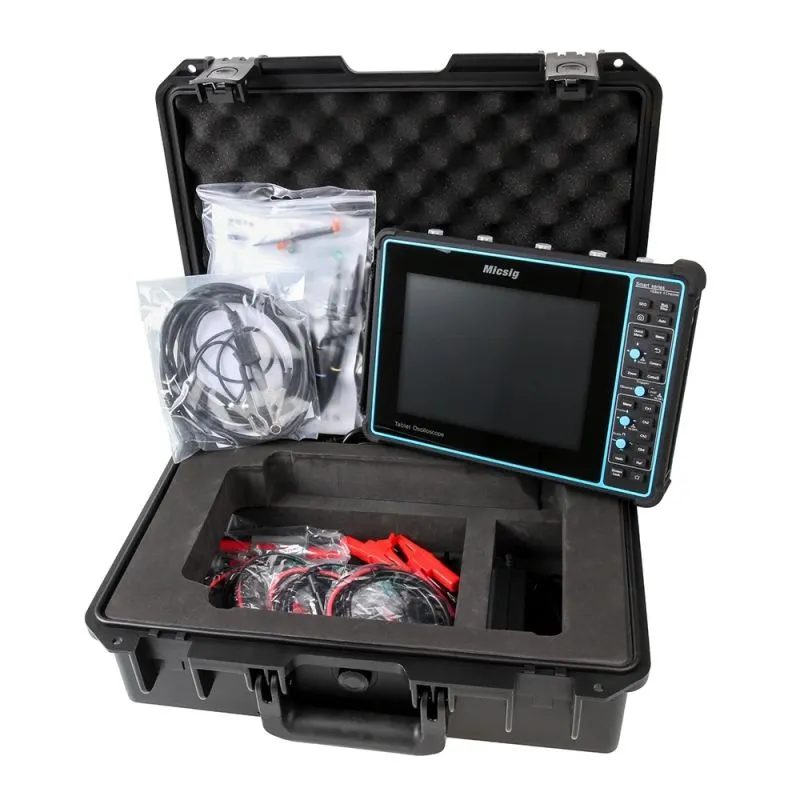

SATO1004 mit Master-Kit-Zubehörpaket
Die Master Kit Edition ergänzt das Micsig SATO1004 um ein Zubehörpaket. Die Gerätehardware und die Messwerte entsprechen dem SATO1004: vier Kanäle, 100 MHz Bandbreite und 12 Bit vertikale Auflösung mit 4096 Stufen. Die Ausstattung umfasst Software für Fahrzeugdiagnose sowie allgemeine Oszilloskopfunktionen. Der konkrete Umfang des Zubehörpakets ist im Lieferumfang aufgeführt; die Master-Kit-Bezeichnung steht für die Zusammenstellung des Pakets.
Eigenschaften im Überblick
- SATO1004 mit zusätzlichem Master-Kit-Zubehörpaket.
- Vier Messkanäle und 100 MHz Bandbreite.
- 12 Bit vertikale Auflösung mit 4096 Stufen.
- Bis zu 1 GSa/s und 110 Mpts bei einem Kanal.
- Bis zu 50.000 wfms/s Wellenformerfassungsrate.
- 8-Zoll-Display mit 1280 × 800 Pixeln.
- Automotive-Software und allgemeine Oszilloskopfunktionen.
- USB-3.0-Host, USB-C, LAN, HDMI, Trigger-Ausgang und SCPI.
- Akku mit 3,7 V und 16.000 mAh.
Fahrzeugdiagnose mit eigener Automotive-Software
Die Automotive-Software führt durch Messungen an Lade- und Anlasskreisen, Sensoren, Aktoren und Zündsystemen. Netzwerktests unterstützen unter anderem CAN, CAN FD, LIN, FlexRay und K-Line. Für allgemeine Elektronikmessungen steht eine eigene Oszilloskop-Software zur Verfügung.
Vier analoge Kanäle ermöglichen den zeitlichen Vergleich mehrerer Signale. Für die Messung sind passende Tastköpfe und gegebenenfalls Stromzangen oder weiteres Zubehör erforderlich.
Anzeige, Schnittstellen und Gehäuse
Das SATO1004 im Master Kit besitzt ein 8-Zoll-Display mit 1280 × 800 Pixeln. Seine Wellenformerfassungsrate beträgt bis zu 50.000 wfms/s. USB-3.0-Host, USB-C und LAN stehen als Schnittstellen zur Verfügung; HDMI und ein Trigger-Ausgang ergänzen die Anschlüsse. Das Gerät unterstützt SCPI für die Gerätesteuerung.
Die Abmessungen des Oszilloskops betragen 265 × 174 × 31 mm, sein Gewicht 1,68 kg. Zur Geräteausstattung gehört ein Akku mit 3,7 V und 16.000 mAh. Diese Abmessungen und das Gewicht beziehen sich auf das Oszilloskop, nicht auf das gesamte Zubehörpaket.
Das nur 31 mm dünne Gehäuse lässt sich über den kapazitiven Touchscreen, Tasten und Drehgeber bedienen. Der herausnehmbare Lithium-Ionen-Akku ermöglicht laut Hersteller etwa vier Stunden Betrieb. Geladen wird über das 12-V-Netzteil oder USB-C mit 5 V. WLAN-Funktionen setzen ein zusätzlich angeschlossenes Wi-Fi-Modul voraus.
Technische Daten
| Eigenschaft | SATO1004 im Master Kit |
|---|---|
| Ausführung | SATO1004 mit Master-Kit-Zubehörpaket; identische Gerätehardware |
| Kanäle | 4 |
| Bandbreite | 100 MHz |
| Vertikale Auflösung | 12 Bit / 4096 Stufen |
| Abtastrate bei 1 Kanal | 1 GSa/s |
| Abtastrate bei 2 Kanälen | 500 MSa/s |
| Abtastrate bei 3–4 Kanälen | 250 MSa/s |
| Speichertiefe bei 1 Kanal | 110 Mpts |
| Speichertiefe bei 2 Kanälen | 55 Mpts |
| Speichertiefe bei 3–4 Kanälen | 27,5 Mpts |
| Maximale Wellenformerfassungsrate | 50.000 wfms/s |
| Display | 8 Zoll, 1280 × 800 Pixel |
| Akku | 3,7 V, 16.000 mAh |
| Abmessungen des Oszilloskops | 265 × 174 × 31 mm |
| Gewicht des Oszilloskops | 1,68 kg inklusive Akku |
| Schnittstellen | USB-3.0-Host, USB-C, LAN, HDMI, Trigger-Ausgang |
| Software | Automotive-Software und allgemeine Oszilloskopfunktionen |
| Gerätesteuerung | SCPI |
| WLAN | Mit zusätzlichem Wi-Fi-Modul |
| Laden | 12-V-Netzadapter oder USB-C (5 V) |
| Bedienung | Kapazitiver Touchscreen, Tasten und Drehgeber |
