549,00 €*
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Auf Lager, Lieferzeit: 1 -2 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Beschreibung

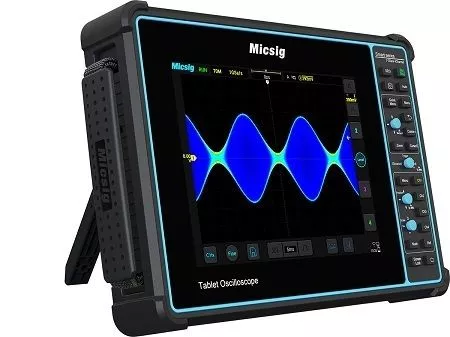

Das STO1004 ist ein Oszilloskop der Miscig STO Serie, einer innovativen Oszilloskop Serie, die rein über Touch bedient werden können. Das STO1004 verfügt neben der Touchscreen Bedienung auch über Drehencoder. Als Betriebssystem wird eine angepasste Version von Android verwendet, wodurch das Gerät eine große Systemkompatibilität aufweist. In Kombination mit dem Batteriebetrieb und dem Touch Screen ist das STO1004 Plus Oszilloskop sowohl ideal für den mobilen Einsatz als auch für die Verwendung als Tischoszilloskop geeignet. Das STO1004 Plus verfügt über eine Abtastrate von bis zu 70 Mpts Speichertiefe, eine Signalerfassungsrate von bis zu 130.000 wfm/s (segmentierter Speichermodus), 4 Kanäle, 100 MHz Bandbreite und 1 GSa/s Abtastrate. Darüber hinaus besitzt es einen Touch LCD Display mit einer Auflösung von 800 * 600 Pixeln, der die Multi-Touch-Bedienung unterstützt.
Die Touch Bedienung des Micsig STO1004 ist intuitiv. Diese einfache Bedienung ist für Benutzer von Smartphones und Tablets heute natürlich nicht mehr wegzudenken, für ein Oszilloskop ist sie hingegen neu und innovativ.
Durch das digitale Triggersystem ist der Trigger-Jitter sehr gering und die Triggerung hochpräzise. Zusätzlich unterstützt das Oszilloskop serielle Bus-Trigger und Bus-Dekodierung.
Features
- Kompaktes Oszilloskop mit 4 Kanälen
- Bandbreite 100 MHz
- 1 GS/s Echtzeit-Abtastrate.
- Android-Betriebssystem
- Austauschbare Batterie
- Bis 70 Mpts Speichertiefe.
- 130.000 Wfms/s Erfassungsrate
- 8"/20,3 cm Industrie-LCD, 800x600 Auflösung, kapazitiver Multi-Punkt-Touchscreen.
- Schnittstellen: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, Erdung
- Anschluss für Tastkopf-Kalibrierung.
- Bus-Trigger und Dekodierung unterstützt: UART, I²C, SPI, CAN, LIN.
- PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung des Oszilloskops.
- Eingebauter 32 GB-Speicher für Wellenform- und Videoaufzeichnungen.
- 7500mAh Lithium-Akku, Akkulaufzeit bis zu 5 Stunden.
- Screen Sharing per Wlan, USB und HDMI
Oszilloskop Features
Android System mit 32 Gbyte
Das STO1000 bietet weltweit das erste Android-basierte Oszilloskop Betriebssystem und verfügt über 32 Gbyte Speicherplatz.
Touch-Screen Tastatur
Software Tastatur für eine gewohnt schnelle Eingabe bei Smart Geräten.
Viele Triggerfunktionen
Serielle Bus Dekodierung
Unterstützt serielle Triggerung und Dekodierung (I2C, SPI, RS232/UART, CAN, LIN).
Automatische Messungen
31 automatische Messungen für die unterschiedlichsten Messanforderungen.
70 Mpts Speichertiefe
Ermöglicht das Zommen in einen Bereich des erfassten Signals mittel Touch Screen.
Mausbedienung
Die Oszilloskope von Micsig lassen sich auch umkompliziert über eine gewöhnliche USB Maus steuern.
Automatische Skalierung
Automatische Anpassung des Offset in Echtzeit entsprechend der Größe und Frequenz des Signals.
Hoch & Tiefpassfilter
Die Filterfunktion hilft Ingenieuren, unbedeutende Frequenzen auszuschließen, um Interferenzen zu eliminieren und den wahren Zustand des Signals zu beobachten.
Kalkulationswerkzeuge
Für elektronische Berechnungen stehen verschiedene Werkzeuge in Form von Apps zur Verfügung.
Screen Sharing Funktion
Über den verbauten HDMI Anschluss kann unkompliziert der Bildschirm Inhalt des Oszilloskops auf einen externen Monitor gestreamt werden.
Fernsteuerung
Die Micsig STO1000 Serie verfügt über eine PC-Software und Handy-App (Android/IOS) zur Fernsteuerung über WIFI und USB.
Technische Daten
| Oszilloskop Modell |  STO1004 |  TO1004 | STO2002 |
|---|---|---|---|
| Betriebssystem | Android | Android | Android |
| Bandbreite | 100 MHz | 100 MHz | 200 MHz |
| Kanäle | 4 | 4 | 2 |
| Anstiegszeit | ≤3.5ns | ≤3.5ns | ≤1.75ns |
| Speichertiefe | 70 Mpts | 110 Mpts | 70 Mpts |
| Signalerfassungsrate | 130.000 wfm/s | 78.000 wfm/s | 130.000 wfm/s |
| Auflösung | 8 Bit | 8 Bit | 8 Bit |
| Display | 8 Zoll TFT LCD | 10,1 Zoll TFT LCD | 8 Zoll TFT LCD |
| Abtastrate | 1 GSa/s | 1 GSa/s | 1 GSa/s |
| Drehencoder | ✓ | X | ✓ |
| Interner Speicher | 32 GB | 32 GB | 8 GB |
| Schnittstellen | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, Erdung | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, Erdung | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, Erdung |
| Sicherheit | CAT I 300 Veff (1-MΩ-Eingang) | CAT I 300 Veff (1-MΩ-Eingang) | CAT I 300 Veff (1-MΩ-Eingang) |
| Triggermodi | Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video. | Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video. | Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video. |
| Bus-Dekodierung | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert) |
| Batterie | 7500 mAh Lithium-Ionen-Akku | 7500 mAh Lithium-Ionen-Akku | 7500 mAh Lithium-Ionen-Akku |
Zubehör
- Abschwächung: 10000x
- Anschluss A: BNC 16,5 mm
- Anschluss B: Klemme mit Breite 25mm, Öffnung 20mm
- Kabellänge: 2.50m
- Länge des Erdungskabels: 0.55m
- Gewicht: 0.150kg
- Farbe: Grau
- Farbe des Kabels: Schwarz + Rot
- Material: Nickel-Messing + Isolierter Gummi
- Max Stromstärke: 10A
- Maximale Spannung: 1000V
- Länge des Kabels: Ungefähr 120cm
- Dämpfung: X10
- Bandbreite 200 MHz
- Eingangswiderstand: 10 MΩ
- Die Eingangskapazität: 14,5pF ~ 17,5 pF
- Der Vergütungsbereich: 5pF ~ 30pF
- Maximale Betriebsspannung: ≤600 V pk
- Länge: 130 cm ± 1,5 cm
