Micsig TO1004 Tablet Oszilloskop

Das TO1004 verfügt über 110 Mpts Speichertiefe, 4 Kanäle, 100 MHz Bandbreite und 1 GSa/s Abtastrate.

557,00 €*

Inhalt: 1
  • 3 Jahre Garantie
  • 2,5% Vorkassenrabatt

Versandkostenfrei

Auf Lager, Lieferzeit: 1 -3 Tage

Weitere Informationen
Modell
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: TO1004
Hersteller: Micsig

Beschreibung

Das TO1004 ist ein Oszilloskop der neusten Oszilloskop Serie von Micsig, die in Punkto Ausstattung und Benutzerfreundlichkeit viele Verbesserungen mitbringt. Das Display wurde gegenüber der Vorgängerversion von 8 auf 10,1 Zoll vergrößert und löst nun mit 1280*800 Pixel auf. Ebenfalls verbessert wurde der SOC der eine stets flüssige Bedienung gewährleistet.

Die Touch-Bedienung des Micsig TO1004 ist intuitiv. Diese einfache Bedienung ist heute für Nutzer von Smartphones und Tablets natürlich unverzichtbar, für ein Oszilloskop jedoch neu und innovativ. Als Betriebssystem kommt eine angepasste Version von Android zum Einsatz, wodurch das Gerät eine hohe Systemkompatibilität aufweist. In Kombination mit dem 5h Batteriebetrieb und der Touchscreen Bedienung ist das Oszilloskop TO1004 ideal für den mobilen Einsatz als auch für den Einsatz als Benchtop-Oszilloskop. Durch das digitale Triggersystem ist der Triggerjitter sehr gering und die Triggerung hochpräzise. Darüber hinaus unterstützt das Oszilloskop ab Werk serielle Bustrigger und Busdekodierung von  UART, CAN, LIN, SPI & I2C.

Features

  • Kompaktes Oszilloskop mit 4 Kanälen
  • Bandbreite 100 MHz
  • 1 GS/s Echtzeit-Abtastrate.
  • Android-Betriebssystem
  • Austauschbarer Akku
  • Bis zu 110 Mpts Speichertiefe.
  • 8"/20,3 cm Industrie-LCD, Auflösung 1280x800, kapazitiver Mehrpunkt-Touchscreen.
  • Schnittstellen: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Out, Masse
  • Anschluss für Sondenkalibrierung.
  • Unterstützt Bus-Trigger und Dekodierung: UART, I²C, SPI, CAN, LIN.
  • PC-Software, mobile iOS- und Android-App zur Fernsteuerung des Oszilloskops.
  • Eingebauter 32-GB-Speicher für Wellenform- und Videoaufzeichnung.
  • 7500mAh Lithiumbatterie, Akkulaufzeit bis zu 5 Stunden.
  • Bildschirmfreigabe über WLAN, USB und HDMI

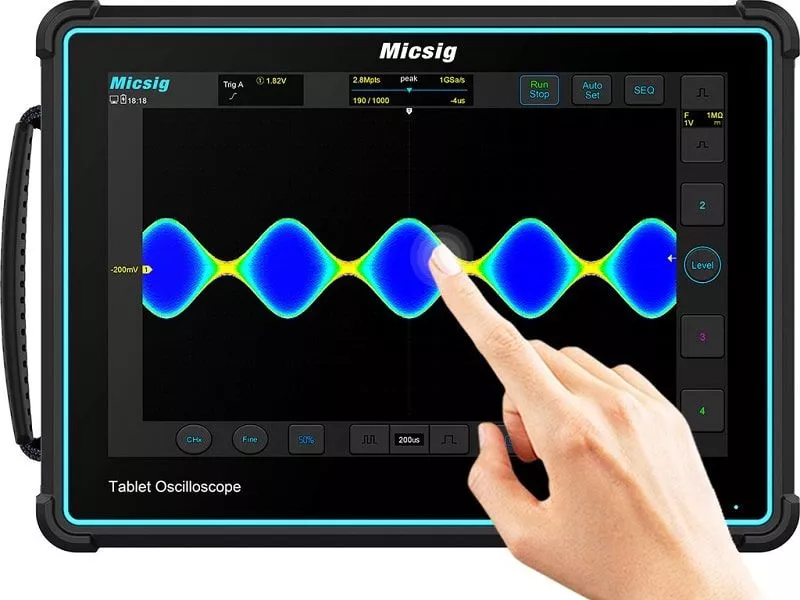

Micsig TO1004 FrontMicsig TO1004 Zubehör

Oszilloskop Features

Produktvideo

TO1004 - Unboxing
TO1004 - Vorstellung

Technische Daten

ModellvergleichTO3004-Micsig-transparent
TO3004
TO3004-Micsig-transparent
TO3002
TO2004-Micsig-transparent
TO2004
TO2004-Micsig-transparent
TO2002
TO1004-Micsig-transparent
TO1004
Bandbreite300MHz300MHz200MHz200MHz100MHz
Kanäle42424
Signalerfassungsrate300.000 wfm/s300.000 wfm/s300.000 wfm/s78.000 wfm/s78.000 wfm/s
Anstiegszeit≤1,16ns≤1,16ns≤1,75ns≤1,75ns≤3,5ns
Abtastrate2GSa/S2GSa/S2GSa/S1GSa/S1GSa/S
Speichertiefe220Mpts220Mpts220Mpts110Mpts110Mpts
Eingangsempfindlichkeit1mV/div ~ 10V/div (1MΩ);1mV/div ~ 10V/div (50Ω)1mV/div ~ 10V/div (1MΩ);1mV/div ~ 10V/div (50Ω)1mV/div ~ 10V/div (1MΩ);1mV/div ~ 10V/div (50Ω)1mV/div ~ 10V/div1mV/div ~ 10V/div
Bandbreitenfilter20MHz、High Pass / Low Pass (Bis 30Hz)20MHz、High Pass / Low Pass (Bis 30Hz)20MHz、High Pass / Low Pass (Bis 30Hz)20MHz、High Pass / Low Pass (Bis 30KHz)20MHz、High Pass / Low Pass (Bis 30KHz)
Segmentierter SpeicherUnterstützung von bis zu 10.000 Wellenform-EreignissenUnterstützung von bis zu 10.000 Wellenform-EreignissenUnterstützung von bis zu 10.000 Wellenform-EreignissenXX
Eingangswiderstand1MΩ/50Ω1MΩ/50Ω1MΩ/50Ω1MΩ1MΩ
Zeitbasis1ns/div ~ 1Ks/div1ns/div ~ 1Ks/div1ns/div ~ 1Ks/div1ns/div ~ 1Ks/div1ns/div ~ 1Ks/div
TriggerartenEdge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, VideoEdge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, VideoEdge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, VideoEdge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, VideoEdge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video
BusdekodierungUART, CAN, CAN FD, LIN, SPI, I²CUART, CAN, CAN FD, LIN, SPI, I²CUART, CAN, CAN FD, LIN, SPI, I²CUART, CAN, CAN FD, LIN, SPI, I²CUART, CAN, CAN FD, LIN, SPI, I²C
Mathematische FunktionenSqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan()Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan()Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan()Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan()Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan()
SchnittstellenWi-Fi, USB 3.0/2.0 Host, USB Type-C, Erdung, HDMI, TriggerausgangWi-Fi, USB 3.0/2.0 Host, USB Type-C, Erdung, HDMI, TriggerausgangWi-Fi, USB 3.0/2.0 Host, USB Type-C, Erdung, HDMI, TriggerausgangWi-Fi, USB 3.0/2.0 Host, USB Type-C, Erdung, HDMI, TriggerausgangWi-Fi, USB 3.0/2.0 Host, USB Type-C, Erdung, HDMI, Triggerausgang
Speicher32GB32GB32GB32GB32GB
Display10.1 Zoll LCD kapazitiver Touch display,1280*800 Auflösung10.1 Zoll LCD kapazitiver Touch display,1280*800 Auflösung10.1 Zoll LCD kapazitiver Touch display,1280*800 Auflösung10.1 Zoll LCD kapazitiver Touch display,1280*800 Auflösung10.1 Zoll LCD kapazitiver Touch display,1280*800 Auflösung
Batterie7,4V、7500mAh Lithium-Ionen Akku7,4V、7500mAh Lithium-Ionen Akku7,4V、7500mAh Lithium-Ionen Akku7,4V、7500mAh Lithium-Ionen Akku7,4V、7500mAh Lithium-Ionen Akku
Gewicht265*192*50mm / 1,9kg(Mit Batterie)265*192*50mm / 1,9kg(Mit Batterie)265*192*50mm / 1,9kg(Mit Batterie)265*192*50mm / 1,9kg(Mit Batterie)265*192*50mm / 1,9kg(Mit Batterie)
