949,00 € Netto
1.129,31 € inkl. MwSt.
Auf Lager, Lieferzeit: 1 -2 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Produktkonfiguration
Beschreibung

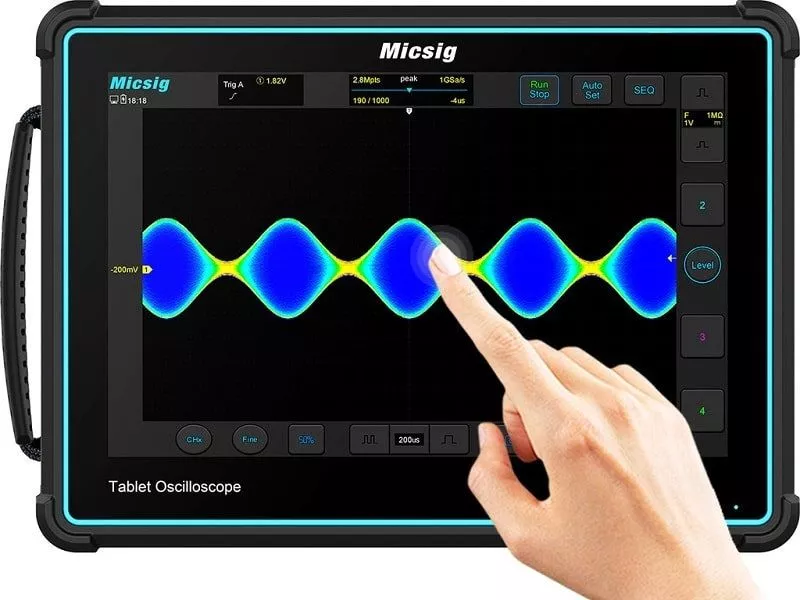

Das TO3002 ist ein Oszilloskop der neusten Oszilloskop Serie von Micsig, die in Punkto Ausstattung und Benutzerfreundlichkeit viele Verbesserungen mitbringt. Das Display wurde gegenüber der Vorgängerversion von 8 auf 10,1 Zoll vergrößert und löst nun mit 1280*800 Pixel auf. Ebenfalls verbessert wurde der SOC der eine stets flüssige Bedienung gewährleistet.
Die Touch-Bedienung des Micsig TO3002 ist intuitiv. Diese einfache Bedienung ist heute für Nutzer von Smartphones und Tablets natürlich unverzichtbar, für ein Oszilloskop jedoch neu und innovativ. Als Betriebssystem kommt eine angepasste Version von Android zum Einsatz, wodurch das Gerät eine hohe Systemkompatibilität aufweist. In Kombination mit dem 5h Batteriebetrieb und der Touchscreen Bedienung ist das Oszilloskop TO3002 ideal für den mobilen Einsatz als auch für den Einsatz als Benchtop-Oszilloskop. Durch das digitale Triggersystem ist der Triggerjitter sehr gering und die Triggerung hochpräzise. Darüber hinaus unterstützt das Oszilloskop ab Werk serielle Bustrigger und Busdekodierung von UART, CAN, LIN, SPI & I2C.
Features
- Kompaktes Oszilloskop mit 4 Kanälen
- Bandbreite 300 MHz
- 2 GS/s Echtzeit-Abtastrate.
- Android-Betriebssystem
- Austauschbarer Akku
- Bis zu 220 Mpts Speichertiefe.
- 8"/20,3 cm Industrie-LCD, Auflösung 1280x800, kapazitiver Mehrpunkt-Touchscreen.
- Schnittstellen: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Out, Masse
- Anschluss für Sondenkalibrierung.
- Unterstützt Bus-Trigger und Dekodierung: UART, I²C, SPI, CAN, LIN.
- PC-Software, mobile iOS- und Android-App zur Fernsteuerung des Oszilloskops.
- Eingebauter 32-GB-Speicher für Wellenform- und Videoaufzeichnung.
- 7500mAh Lithiumbatterie, Akkulaufzeit bis zu 5 Stunden.
- Bildschirmfreigabe über WLAN, USB und HDMI
Oszilloskop Features
Android System mit 32 Gbyte
Das Oszilloskop bietet weltweit das erste Android-basierte Oszilloskop Betriebssystem und verfügt über 32 Gbyte Speicherplatz.
Touch-Screen Tastatur
Software Tastatur für eine gewohnt schnelle Eingabe bei Smart Geräten.
Viele Triggerfunktionen
Serielle Bus Dekodierung
Unterstützt serielle Triggerung und Dekodierung (I2C, SPI, RS232/UART, CAN, LIN).
Automatische Messungen
31 automatische Messungen für die unterschiedlichsten Messanforderungen.
220 Mpts Speichertiefe
Ermöglicht das Zommen in einen Bereich des erfassten Signals mittel Touch Screen.
Mausbedienung
Die Oszilloskope von Micsig lassen sich auch umkompliziert über eine gewöhnliche USB Maus steuern.
Automatische Skalierung
Automatische Anpassung des Offset in Echtzeit entsprechend der Größe und Frequenz des Signals.
Hoch & Tiefpassfilter
Die Filterfunktion hilft Ingenieuren, unbedeutende Frequenzen auszuschließen, um Interferenzen zu eliminieren und den wahren Zustand des Signals zu beobachten.
Kalkulationswerkzeuge
Für elektronische Berechnungen stehen verschiedene Werkzeuge in Form von Apps zur Verfügung.
Screen Sharing Funktion
Über den verbauten HDMI Anschluss kann unkompliziert der Bildschirm Inhalt des Oszilloskops auf einen externen Monitor gestreamt werden.
Fernsteuerung
Die Micsig Oszilloskope verfügen über eine PC-Software und Handy-App (Android/IOS) zur Fernsteuerung über WIFI und USB.
Technische Daten
| Modellvergleich |  TO3004 | TO3002 | TO2004 | TO2002 | TO1004 |
|---|---|---|---|---|---|
| Bandbreite | 300MHz | 300MHz | 200MHz | 200MHz | 100MHz |
| Kanäle | 4 | 2 | 4 | 2 | 4 |
| Signalerfassungsrate | 300.000 wfm/s | 300.000 wfm/s | 300.000 wfm/s | 78.000 wfm/s | 78.000 wfm/s |
| Anstiegszeit | ≤1,16ns | ≤1,16ns | ≤1,75ns | ≤1,75ns | ≤3,5ns |
| Abtastrate | 2GSa/S | 2GSa/S | 2GSa/S | 1GSa/S | 1GSa/S |
| Speichertiefe | 220Mpts | 220Mpts | 220Mpts | 110Mpts | 110Mpts |
| Eingangsempfindlichkeit | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div | 1mV/div ~ 10V/div |
| Bandbreitenfilter | 20MHz、High Pass / Low Pass (Bis 30Hz) | 20MHz、High Pass / Low Pass (Bis 30Hz) | 20MHz、High Pass / Low Pass (Bis 30Hz) | 20MHz、High Pass / Low Pass (Bis 30KHz) | 20MHz、High Pass / Low Pass (Bis 30KHz) |
| Segmentierter Speicher | Unterstützung von bis zu 10.000 Wellenform-Ereignissen | Unterstützung von bis zu 10.000 Wellenform-Ereignissen | Unterstützung von bis zu 10.000 Wellenform-Ereignissen | X | X |
| Eingangswiderstand | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ | 1MΩ |
| Zeitbasis | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div |
| Triggerarten | Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video | Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video | Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video | Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video | Edge, Pulse Width, Logic, Nth Edge, Runt, Slope, Time Out, Video |
| Busdekodierung | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C |
| Mathematische Funktionen | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() |
| Schnittstellen | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Erdung, HDMI, Triggerausgang | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Erdung, HDMI, Triggerausgang | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Erdung, HDMI, Triggerausgang | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Erdung, HDMI, Triggerausgang | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Erdung, HDMI, Triggerausgang |
| Speicher | 32GB | 32GB | 32GB | 32GB | 32GB |
| Display | 10.1 Zoll LCD kapazitiver Touch display，1280*800 Auflösung | 10.1 Zoll LCD kapazitiver Touch display，1280*800 Auflösung | 10.1 Zoll LCD kapazitiver Touch display，1280*800 Auflösung | 10.1 Zoll LCD kapazitiver Touch display，1280*800 Auflösung | 10.1 Zoll LCD kapazitiver Touch display，1280*800 Auflösung |
| Batterie | 7,4V、7500mAh Lithium-Ionen Akku | 7,4V、7500mAh Lithium-Ionen Akku | 7,4V、7500mAh Lithium-Ionen Akku | 7,4V、7500mAh Lithium-Ionen Akku | 7,4V、7500mAh Lithium-Ionen Akku |
| Gewicht | 265*192*50mm / 1,9kg（Mit Batterie） | 265*192*50mm / 1,9kg（Mit Batterie） | 265*192*50mm / 1,9kg（Mit Batterie） | 265*192*50mm / 1,9kg（Mit Batterie） | 265*192*50mm / 1,9kg（Mit Batterie） |
Zubehör
