999,00 € Netto
1.188,81 € inkl. MwSt.
Auf Lager, Lieferzeit: 1 -2 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Produktkonfiguration
Beschreibung

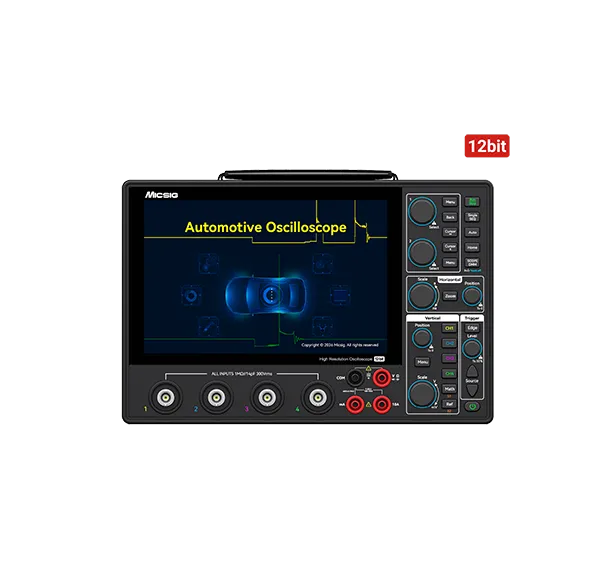

Die Micsig AHO1-Serie ist ein professionelles, hochauflösendes Kfz-Oszilloskop für die Fahrzeugdiagnose. Es verfügt über einen 12-Bit-ADC, 200 MHz Bandbreite, 4 analoge Kanäle, eine Echtzeit-Abtastrate von 1 GSa/s und eine Speichertiefe von 110 Mpts.
Dank seines ultraschlanken Designs mit einer Dicke von nur 3,1 cm, des integrierten, leistungsstarken Li-Ionen-Akkus und des USB-Typ-C-Ladeanschlusses ist es ideal für Reparaturen unterwegs und im Freien.
Mit einer innovativen dualen Softwarearchitektur für allgemeine Anwendungen und Fahrzeuge sowie speziellen Testmodi für Motoren, Sensoren und Elektrofahrzeuge unterstützt es sowohl die Diagnose von Verbrennungsmotoren als auch von Elektrofahrzeugen und hilft Technikern, Fehler schneller zu beheben und die Serviceeffizienz zu steigern.
Merkmale
- Integriertes, voll ausgestattetes Multimeter mit 4⅚ Ziffern
- Integrierter 16800-mAh-Akku für bis zu 4 Stunden Laufzeit
- Android-Betriebssystem mit hilfreichen Zusatzanwendungen
- 4 Kanäle, 200 MHz Bandbreite und 1 GS/s Echtzeit-Abtastrate.
- Bis zu 110 Mpts Speichertiefe und 78.000 Wfms/s Erfassungsrate
- 8-Zoll-Touchscreen mit Multi-Touch-Funktion und sehr gutem Bildschirm-zu-Gehäuse-Verhältnis
- Schnittstellen: WLAN, USB 3.0/2.0 Host, USB Typ-C, HDMI, Triggerausgang, Erdung
- Unterstützte Bus-Triggerung und -Dekodierung: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B
- PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung, Bildschirmfreigabe und Datenübertragung mit dem Oszilloskop.
Produkt-Highlight
benutzerfreundliches Betriebssystem
Das Betriebssystem SigTest, das im Laufe der Jahre durch die Zusammenarbeit und Anregungen von Tausenden von Ingenieuren kontinuierlich verbessert wurde, bietet drei Betriebsmodi: reine Touch-Bedienung, reine Tastenbedienung und Hybridbetrieb.
Hohe Speichertiefe
Segmentierter Speicher teilt standardmäßig begrenzten Speicherplatz in mehrere kleine Segmente auf und erfasst so mehrere Triggerereignisse an einem einzigen Speicherort. Dank praktischer Analyse- und Anzeigefunktionen ermöglicht er sowohl integrierte als auch benutzerdefinierte Darstellungen. Dies macht Analyse und Positionierung präziser und effizienter und vereinfacht die Suche nach Details erheblich.
12-Bit-Vertikalauflösung
Die MHO1-Serie nutzt einen hochauflösenden 12-Bit-ADC mit bis zu 4096 Quantisierungsstufen, was dem 16-Fachen eines herkömmlichen 8-Bit-ADC entspricht. Dadurch können Anwender Wellenformdetails umfassender und klarer wahrnehmen.
Langlebiger Akku
Beispiele für Fahrzeugdiagnose
Primärzündungsprüfung
Zünddiagnose für Primär- und Sekundärzündung
Sondentests
ABS, Lambdasonde, Klopfsensor, Kraftstoffsensordiagnose usw.
Netzwerktests
Beinhaltet Netzwerktests für CAN, LIN, Flexray und K-Line.
Laufwerksdiagnose
Technische Daten
| Modell |  AHO14-200 |
| Bandbreite | 200 MHz |
| Aufstiegszeit | ≤ 1,75 ns |
| Analoge Kanäle | 4 |
| Abtastrate | 1 GSa/s |
| Speichertiefe | 110 Mpts |
| Maximale Wellenformerfassungsrate | 50.000 WFMS/s |
| Vertikale Auflösung | 12-Bit |
| Schnittstellen | USB 3.0 Host, USB Typ-C, LAN, HDMI, Trigger-Ausgang |
| Unterstützte Tests | Lade-/Startsysteme, Sensoren, Aktoren, Zündung, Netzwerke (CAN L/H, CAN FD, LIN, FlexRay, K-Line), Kombinationsprüfungen |
| Anzeige | 8-Zoll-TFT-LCD-Touchscreen, 1280 × 800 Pixel |
| Batterie (optional) | 3,7 V, 16000 mAh Lithium-Ionen-Akku |
| Aufladung | 12-V-Netzteil, unterstützt USB Typ-C |
| Genauigkeit des Multimeters | 4 5/6 Ziffern |
| Abmessungen / Gewicht | 265 × 174 × 31 mm / 1,73 kg |
Dokumentation
Zubehör
Differenzialsonden
Stromsonden und -klemmen
Rogowski-Stromsonden
Optisch isolierte Sonden
Freihand-Sonden
