250 MHz, 12-Bit-Oszilloskopsystem: zwei Micsig MO34-250 modulare Oszilloskope, die vom MOS4 synchronisiert werden, mit kostenloser PC-Steuerungssoftware.
Staffelpreise auf Anfrage!
3.448,00 € Netto
4.103,12 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 1 Woche
Inhalt: 1
Modell
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Produktkonfiguration
Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.
Beschreibung

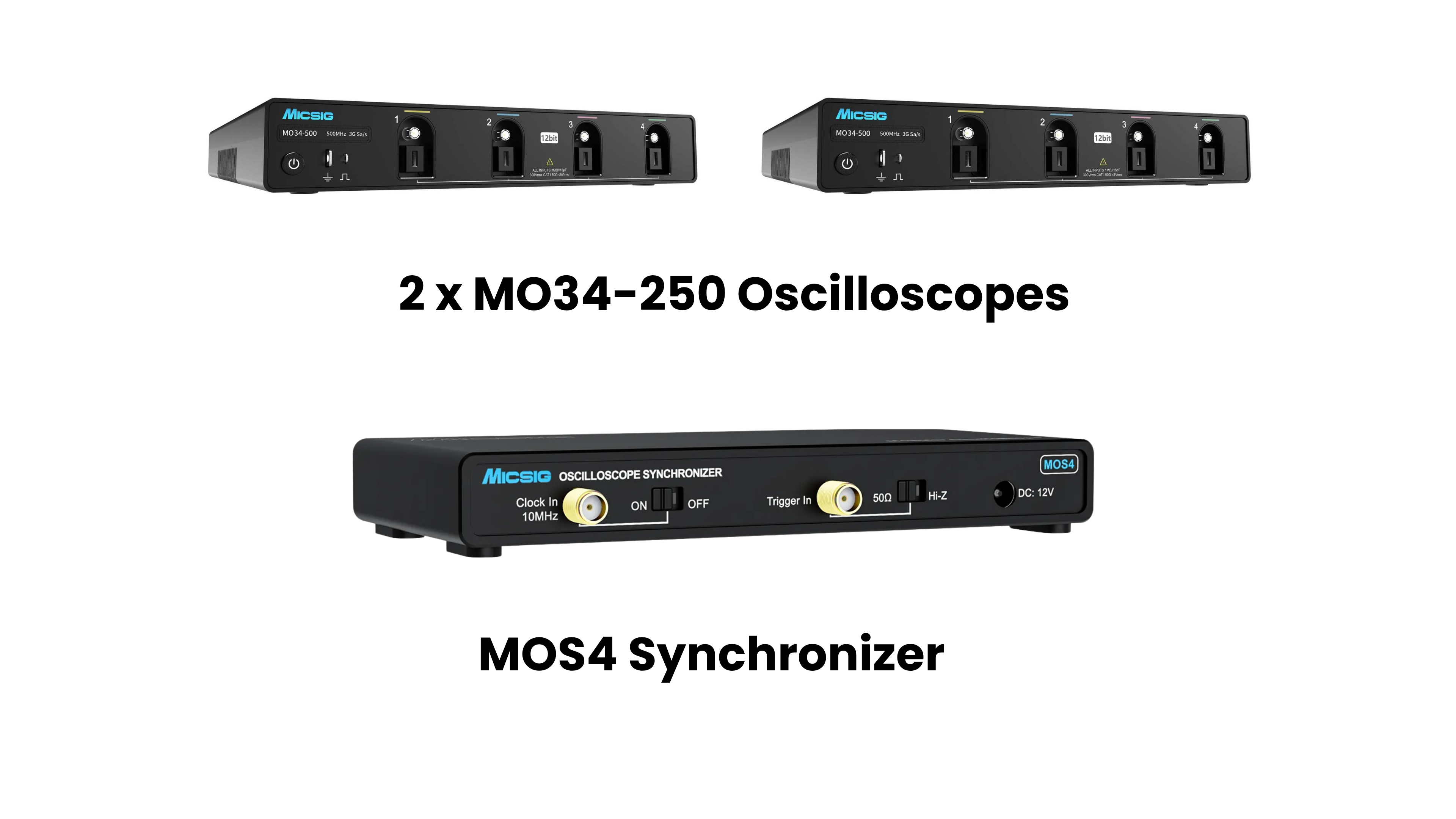

Das MO34-250-Bundle verwandelt zwei Micsig MO34-250 Moduloszilloskope in ein 8-Kanal-Messsystem mit 250 MHz. Der MOS4-Synchronisierer verteilt einen gemeinsamen 10-MHz-Referenztakt und Trigger an beide Geräte, sodass alle acht Kanäle synchron erfassen – mit einer Zeitabweichung von weniger als 100 ps zwischen den Geräten. Mit der kostenlosen PC-Software steuern und bedienen Sie beide Oszilloskope als ein einziges System.
Bei 250 MHz eignet sich das Modul für eingebettete Systeme, Motorsteuerungen, Leistungswandlung und Busanwendungen in der Automobilindustrie, wo zahlreiche Signale zeitlich miteinander abgeglichen werden müssen: Versorgungsspannungen, PWM-Ausgänge, Sensorleitungen und CAN- oder LIN-Datenverkehr. Jeder Kanal zeichnet mit 12-Bit-Auflösung, 3 GSa/s Abtastrate und 360 Mpts Speicher auf.
Das System ist modular aufgebaut. Der MOS4 synchronisiert bis zu vier Oszilloskope, sodass dieses Paket durch Hinzufügen von zwei weiteren MO34-Einheiten auf 16 Kanäle und mit zusätzlichen Synchronisatoren weiter erweitert werden kann.
Merkmale
Micsig MO34-250 modulares 12-Bit-Oszilloskop
- 250 MHz Bandbreite, Anstiegszeit ≤ 1,4 ns
- 4 analoge Kanäle pro Einheit; 8 Kanäle in diesem Paket
- 12-Bit-Vertikalauflösung (4096 Stufen, 16-mal mehr als ein 8-Bit-ADC)
- 3 GSa/s Abtastrate und 360 Mpts Speichertiefe; Speicher wird bei zwei aktiven Kanälen nicht reduziert.
- Wellenformerfassungsrate bis zu 230.000 WFMS/s
- Grundrauschen < 80 µVrms
- Segmentierter Speicher als Standard und digitale Hardwarefilterung
- Bus-Triggerung und -Dekodierung: UART, I²C, SPI, CAN, CAN FD, LIN, FlexRay
- Kein eingebauter Bildschirm: Ausgabe der Benutzeroberfläche an ein beliebiges HDMI-Display
- Fernsteuerung über Ethernet mit kostenloser PC-Software
- Schnittstellen: Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, HDMI, SFP+, Triggerausgang, Erdung
- 32 GB interner Speicher; Android-Betriebssystem
- Kompaktes Gehäuse, max. 3 cm dick, 1,1 kg; stapelbar und rackmontierbar
Micsig MOS4 Oszilloskop-Synchronisierer
- Synchronisiert bis zu 4 Oszilloskope (16 Kanäle)
- Gemeinsame 10-MHz-Referenztakt- und Triggerverteilung
- Zeitabweichung zwischen den Geräten < 100 ps
- Trigger-Eingang umschaltbar zwischen 50 Ω und hochohmig
- SMA-Steckverbinder; 12 V DC / 1,5 A Stromversorgung
- Kompakt: 132,4 × 77 × 18,7 mm, 190 g
Warum dieses Paket wählen?
- 8 synchronisierte Kanäle. Acht zeitlich abgestimmte 12-Bit-Kanäle von einem System, anstelle eines einzelnen 4-Kanal-Instruments oder zweier nicht synchronisierter Oszilloskope.
- Optimal dimensionierte Bandbreite. 250 MHz mit einer Anstiegszeit von ≤ 1,4 ns decken typische eingebettete, Steuer- und Leistungswandlungssignale ab, ohne dass Sie für ungenutzte Bandbreite bezahlen.
- Ein System, eine Schnittstelle. Die kostenlose PC-Software steuert beide Oszilloskope als ein 8-Kanal-Instrument. SCPI-Befehle ermöglichen die Integration in automatisierte Testumgebungen.
- Passt sich Ihren Anforderungen an. Erweitern Sie Ihr MOS4-System um zwei weitere MO34-Einheiten für 16 Kanäle, ohne Ihre vorhandenen Geräte ersetzen zu müssen.
- Passt in Testracks und beengte Arbeitsflächen. Kein integriertes Display, nur 3 cm dünn, stapelbar und rackmontierbar. Kann mit jedem HDMI-Monitor verwendet oder komplett über einen PC betrieben werden.
- Lieferantenunterstützung. Beratung, Bestellabwicklung und Support durch eVision Instruments als Micsig-Distributor.
Modulare Verbindung
Die MO34-Serie unterstützt die Rackmontage und die Synchronisierung mehrerer Geräte in einer Matrix, um eine größere Anzahl analoger Kanäle (4*N) zu erreichen.Die SFP+-Verbindung ermöglicht zudem eine Datenübertragungsgeschwindigkeit von bis zu 1 Gbps und bietet damit unbegrenzte Integrationsmöglichkeiten.
