350 MHz, 12-Bit-System für die Testintegration: zwei Micsig MO34-350Pro Oszilloskope mit SFP+ und Übertragungskit, synchronisiert durch den MOS4.
Staffelpreise auf Anfrage!
7.369,00 € Netto
8.769,11 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 1 Woche
Inhalt: 1
Modell
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Produktkonfiguration
Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.
Beschreibung

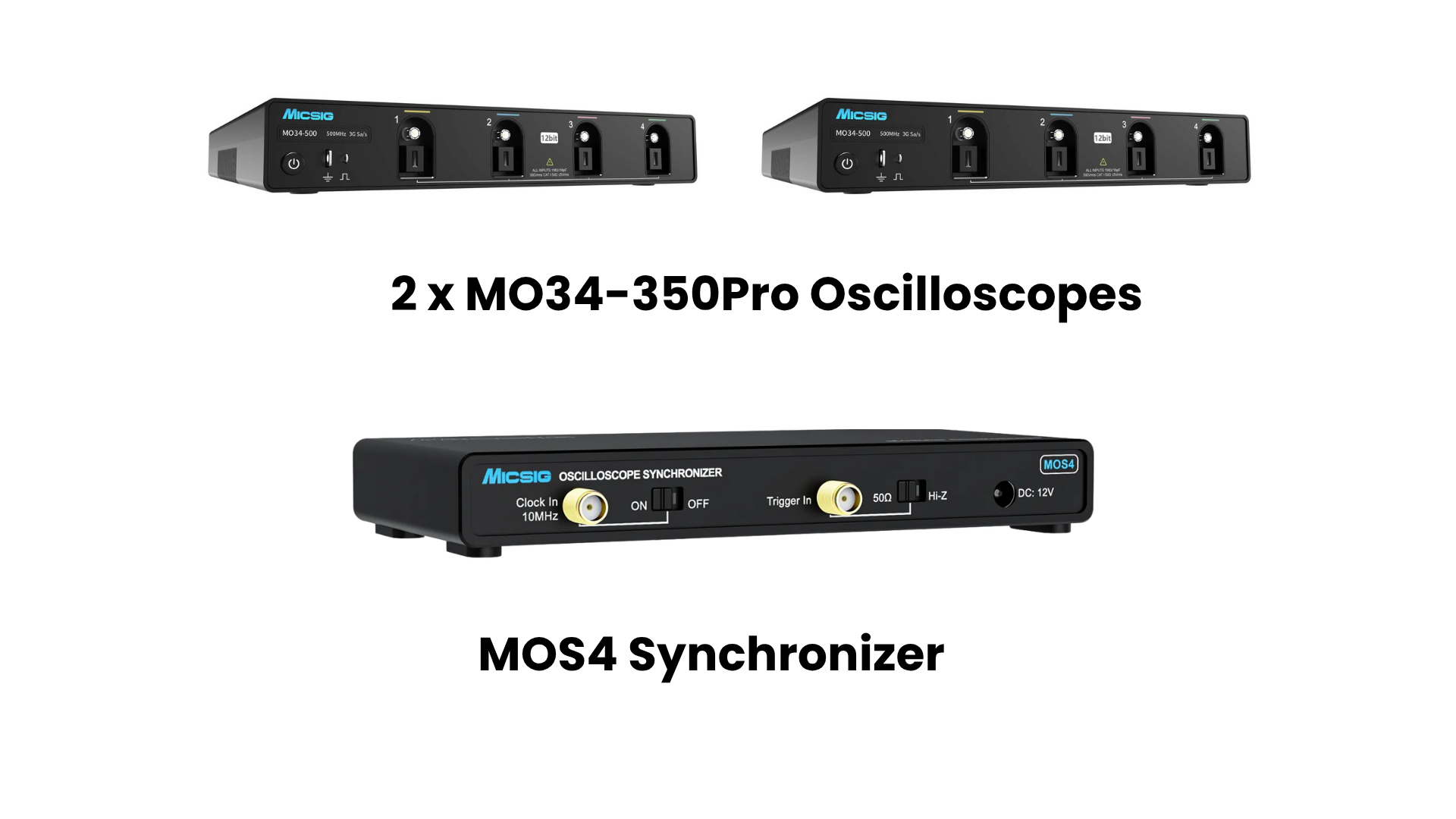

Das MO34-350-Bundle-Pro kombiniert zwei modulare Oszilloskope Micsig MO34-350Pro mit dem Synchronisator MOS4 zu einem 8-Kanal-Messsystem mit 350 MHz. Der MOS4 stellt einen gemeinsamen 10-MHz-Referenztakt und Trigger bereit, sodass beide Geräte synchron mit einer Zeitabweichung von weniger als 100 ps arbeiten. Die kostenlose PC-Software ermöglicht die Steuerung und den Betrieb beider Oszilloskope als ein einziges System.
Die Pro-Modelle sind für die Systemintegration konzipiert. Im Vergleich zum Standardmodell MO34 bietet jedes MO34-350Pro zusätzlich Integrationssoftware, ein High-Speed-Übertragungskit (Hardware und Software) sowie die SFP+-Schnittstelle. Mit 350 MHz eignet es sich ideal für die automatisierte Validierung von Leistungselektronik, Mehrphasenumrichtern, Wechselrichtern und eingebetteten Systemen mit schnellen digitalen Schnittstellen, bei denen Schaltflanken und Takt-Daten-Timing auf mehreren Kanälen gleichzeitig erfasst werden müssen.
Das System ist modular aufgebaut. Ein MOS4 synchronisiert bis zu vier Oszilloskope, zwei weitere MO34-Einheiten erweitern das System auf 16 Kanäle, und weitere Synchronisierer können die Anzahl darüber hinaus erhöhen.
Merkmale
Micsig MO34-350Pro modulares 12-Bit-Oszilloskop
- 350 MHz Bandbreite, Anstiegszeit ≤ 1 ns
- 4 analoge Kanäle pro Einheit; 8 Kanäle in diesem Paket
- 12-Bit-Vertikalauflösung (4096 Stufen, 16-mal mehr als ein 8-Bit-ADC)
- 3 GSa/s Abtastrate und 360 Mpts Speichertiefe; Speicher wird bei zwei aktiven Kanälen nicht reduziert.
- Wellenformerfassungsrate bis zu 230.000 WFMS/s
- Grundrauschen < 80 µVrms
- Segmentierter Speicher als Standard und digitale Hardwarefilterung
- Bus-Triggerung und -Dekodierung: UART, I²C, SPI, CAN, CAN FD, LIN, FlexRay
- Pro-Konfiguration: Software zur Systemintegration und ein Hochgeschwindigkeits-Getriebekit (Hardware und Software)
- SFP+-Schnittstelle für Hochgeschwindigkeits-Datenübertragung (nur bei Pro-Modellen verfügbar)
- Weitere Schnittstellen: LAN, WLAN, USB 3.0/2.0 Host, USB Typ-C, HDMI, Triggerausgang, Erdung
- Fernsteuerung über PC-Software und SCPI-Befehle; iOS- und Android-App
- Kein eingebauter Bildschirm: Ausgabe der Benutzeroberfläche an ein beliebiges HDMI-Display
- 32 GB interner Speicher; Android-Betriebssystem
- Kompaktes Gehäuse, max. 3 cm dick, 1,1 kg; stapelbar und rackmontierbar
Micsig MOS4 Oszilloskop-Synchronisierer
- Synchronisiert bis zu 4 Oszilloskope (16 Kanäle)
- Gemeinsame 10-MHz-Referenztakt- und Triggerverteilung
- Zeitabweichung zwischen den Geräten < 100 ps
- Trigger-Eingang umschaltbar zwischen 50 Ω und hochohmig
- SMA-Steckverbinder; 12 V DC / 1,5 A Stromversorgung
- Kompakt: 132,4 × 77 × 18,7 mm, 190 g
Warum dieses Paket wählen?
- Bereit zur Systemintegration. Integrationssoftware, das Hochgeschwindigkeits-Übertragungskit und SFP+ sind im Lieferumfang beider Oszilloskope enthalten. Es ist kein separates Integrationspaket erforderlich.
- 8 synchronisierte Kanäle. Acht zeitlich abgestimmte 12-Bit-Kanäle von einem System, anstatt eines 4-Kanal-Instruments oder zweier nicht synchronisierter Oszilloskope.
- Mehr Spielraum für schnellere Flanken. 350 MHz und eine Anstiegszeit von ≤ 1 ns bieten mehr Spielraum für Schaltvorgänge und schnellere digitale Signale als die 250-MHz-Version.
- Die Steuerung erfolgt als ein einziges Gerät. Die kostenlose PC-Software steuert beide Geräte als ein 8-Kanal-System; über SCPI-Befehle lässt es sich mit Ihrer eigenen Testsoftware verbinden.
- Für Rackmontage konzipiert. Kein integriertes Display, nur 3 cm dünn, stapelbar und rackmontierbar. Ergebnisse können auf jedem HDMI-Monitor oder dem Host-PC angezeigt werden.
- Fügen Sie zwei weitere MO34-Einheiten zum gleichen MOS4 hinzu, um 16 Kanäle zu erhalten.
- Lieferantenunterstützung. Beratung, Bestellabwicklung und Support durch eVision Instruments als Micsig-Distributor.
Modulare Verbindung
Die MO34-Serie unterstützt die Rackmontage und die Synchronisierung mehrerer Geräte in einer Matrix, um eine größere Anzahl analoger Kanäle (4*N) zu erreichen.Die SFP+-Verbindung ermöglicht zudem eine Datenübertragungsgeschwindigkeit von bis zu 1 Gbps und bietet damit unbegrenzte Integrationsmöglichkeiten.
