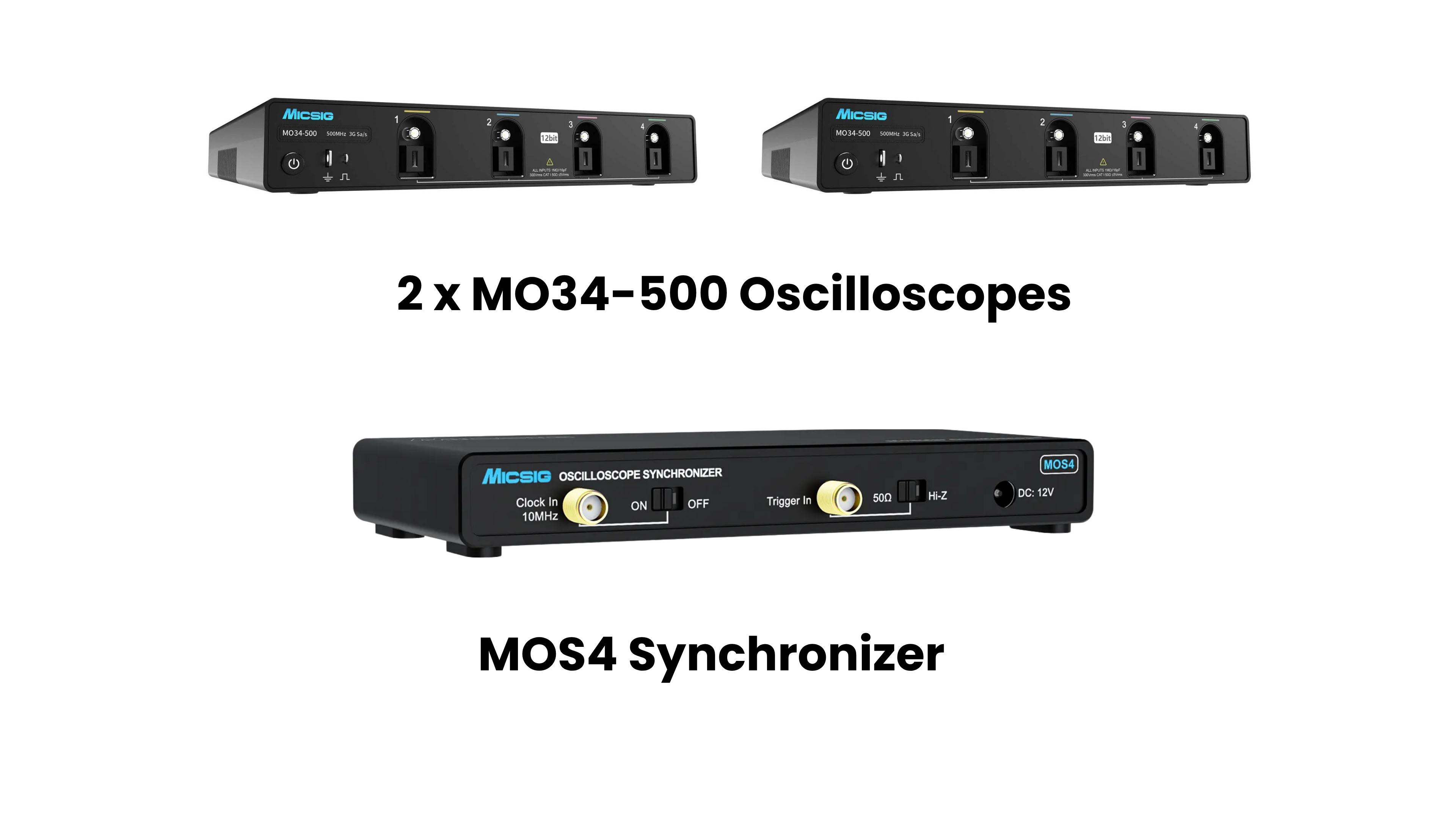

12-Bit-Oszilloskopsystem: zwei Micsig MO34-500 modulare Oszilloskope, die über den MOS4 synchronisiert werden, mit kostenloser PC-Steuerungssoftware.
Staffelpreise auf Anfrage!
4.196,00 € Netto
4.993,24 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 1 Woche
Inhalt: 1
Modell
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Produktkonfiguration
Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.
Beschreibung
Das MO34-500-Bundle verwandelt zwei Micsig MO34-500 Moduloszilloskope in ein 8-Kanal-Messsystem mit 500 MHz. Der MOS4-Synchronisierer verteilt einen gemeinsamen 10-MHz-Referenztakt und Trigger an beide Geräte, sodass alle acht Kanäle synchron erfassen – mit einer Zeitabweichung von weniger als 100 ps zwischen den Geräten. Mit der kostenlosen PC-Software steuern und bedienen Sie beide Oszilloskope als ein einziges System.
Bei 500 MHz eignet sich dieses Modul ideal für schnelle digitale Schaltungen, Mixed-Signal-Designs und die Verifikation von Kommunikationssystemen sowie für schnell schaltende Leistungsstufen, bei denen die Flankensteuerung über viele Kanäle hinweg entscheidend ist. Jeder Kanal zeichnet mit 12-Bit-Auflösung, 3 GSa/s Abtastrate und 360 Mpts Speicher auf.
Das System ist modular aufgebaut. Der MOS4 synchronisiert bis zu vier Oszilloskope, sodass dieses Paket durch Hinzufügen von zwei weiteren MO34-Einheiten auf 16 Kanäle und mit zusätzlichen Synchronisatoren weiter erweitert werden kann.Merkmale
Micsig MO34-500 modulares 12-Bit-Oszilloskop
- 500 MHz Bandbreite, Anstiegszeit ≤ 0,7 ns
- 4 analoge Kanäle pro Einheit; 8 Kanäle in diesem Paket
- 12-Bit-Vertikalauflösung (4096 Stufen, 16-mal mehr als ein 8-Bit-ADC)
- 3 GSa/s Abtastrate und 360 Mpts Speichertiefe; Speicher wird bei zwei aktiven Kanälen nicht reduziert.
- Wellenformerfassungsrate bis zu 230.000 WFMS/s
- Grundrauschen < 80 µVrms
- Segmentierter Speicher als Standard und digitale Hardwarefilterung
- Bus-Triggerung und -Dekodierung: UART, I²C, SPI, CAN, CAN FD, LIN, FlexRay
- Kein eingebauter Bildschirm: Ausgabe der Benutzeroberfläche an ein beliebiges HDMI-Display
- Fernsteuerung über Ethernet mit kostenloser PC-Software, SCPI-Befehlen und iOS-/Android-App
- Schnittstellen: Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, HDMI, SFP+, Triggerausgang, Erdung
- 32 GB interner Speicher; Android-Betriebssystem
- Kompaktes Gehäuse, max. 3 cm dick, 1,1 kg; stapelbar und rackmontierbar
Micsig MOS4 Oszilloskop-Synchronisierer
- Synchronisiert bis zu 4 Oszilloskope (16 Kanäle)
- Gemeinsame 10-MHz-Referenztakt- und Triggerverteilung
- Zeitabweichung zwischen den Geräten < 100 ps
- Trigger-Eingang umschaltbar zwischen 50 Ω und hochohmig
- SMA-Steckverbinder; 12 V DC / 1,5 A Stromversorgung
- Kompakt: 132,4 × 77 × 18,7 mm, 190 g
Warum dieses Paket wählen?
- 8 synchronisierte Kanäle. Acht zeitlich abgestimmte 12-Bit-Kanäle von einem System, anstelle eines einzelnen 4-Kanal-Instruments oder zweier nicht synchronisierter Oszilloskope.
- Höchste Bandbreite der Serie. 500 MHz mit einer Anstiegszeit von ≤ 0,7 ns, das schnellste MO34-Modell, für schnelle digitale und Mixed-Signal-Anwendungen.
- Ein System, eine Schnittstelle. Die kostenlose PC-Software steuert beide Oszilloskope als ein 8-Kanal-Instrument. SCPI-Befehle ermöglichen die Integration in automatisierte Testumgebungen.
- Passt sich Ihren Anforderungen an. Erweitern Sie Ihr MOS4-System um zwei weitere MO34-Einheiten für 16 Kanäle, ohne Ihre vorhandenen Geräte ersetzen zu müssen.
- Passt in Testracks und beengte Arbeitsflächen. Kein integriertes Display, nur 3 cm dünn, stapelbar und rackmontierbar. Kann mit jedem HDMI-Monitor verwendet oder komplett über einen PC betrieben werden.
- Lieferantenunterstützung. Beratung, Bestellabwicklung und Support durch eVision Instruments als Micsig-Distributor.
Modulare Verbindung
Die MO34-Serie unterstützt die Rackmontage und die Synchronisierung mehrerer Geräte in einer Matrix, um eine größere Anzahl analoger Kanäle (4*N) zu erreichen.Die SFP+-Verbindung ermöglicht zudem eine Datenübertragungsgeschwindigkeit von bis zu 1 Gbps und bietet damit unbegrenzte Integrationsmöglichkeiten.
Zubehör
BNC2BNC1.6 BNC auf BNC Test Kabel
Artikelnr: BNC2BNC1.6
Das Micsig BNC2BNC1.6 BNC auf BNC Test Kabel ist 1 Meter lang.
11,90 €*
MS-A-001 BNC auf Bananen Kabel
Artikelnr: MS-A-001
Das Micsig MS-A-001-01 BNC auf Bananen Kabel ist 1,3 Meter lang.
19,04 €*
MS-A-004 Zangenklammern
Artikelnr: MS-A-004
Micsig MS-A-004 Zangenklammern kompatibel mit allen Micsig Oszilloskopen.
36,89 €*
MS-A-005 Multimetertastkopf
Artikelnr: MS-A-005
Die Micsig MS-A-005 Multimetertastköpfe sind kompatibel mit allen Micsig Oszilloskopen.
11,90 €*
MS-A-006 Isolierte Krokodilklemme (Groß)
Artikelnr: MS-A-006
Die isolierten Krokodilklemmen MS-A-006 von Micsig sind mit allen Oszilloskopen von Micsig kompatibel
26,18 €*
MS-A-007 Prüfnadel
Artikelnr: MS-A-007
Die Micsig MS-A-007 Prüfnadeln sind mit allen Micsig Oszilloskopen kompatibel.
17,85 €*
MS-A-011 Krokodilklemmen (klein)
Artikelnr: MS-A-011
Die Micsig MS-A-011 Krokodilklemmen sind für die Micsig Tablet Oszilloskope geeignet.
10,71 €*
MS-A-012 Testhakennadel
Artikelnr: MS-A-012
Die Micsig MS-A-012 Testhakennadel sind für die Micsig Tablet Oszilloskope geeignet.
19,04 €*
MS-Adapter-24V5A Netzteil
Artikelnr: MS-Adapter-24V5A
Dieses Netzteil ist mit allen Oszilloskope der Micsig MHO3 und MDO Serie kompatibel.
83,30 €*
MS-HB Softtasche
Artikelnr: MS-HB
Micsig Softtasche passend für alle tragbaren Oszilloskopmodellen.
47,60 €*
OHK05 Fernsteuerung
Artikelnr: OHK05
Micsig OHK05 Fernsteuerung ist mit allen tragbaren Oszilloskope der Serien ETO/ATO/TO von Micsig kompatibel.
89,25 €*
USB2WLAN WLAN USB Dongle für Oszilloskope
Artikelnr: USB2WLAN
Dieser USB Dongle ermöglicht beim Anschluss an ein Micsig Oszilloskop, den Netzwerkzugriff per WLAN.
17,85 €*
Differenzialsonden
DP1502 (50X/500X) Hochspannungs-Differenzialtastkopf 474,81 €*
Artikelnr: DP1502
Modelle ab 296,31 €*
DP3002 (100X/1000X) Hochspannungs-Differenzialtastkopf 474,81 €*
Artikelnr: DP3002
Modelle ab 296,31 €*
Stromsonden und -klemmen
ACP1000 Strommesszange
Artikelnr: ACP1000
Die Micsig ACP1000 Strommesszange ermöglicht das Messen von Wechselstrom von 100mA bis 1000A bei einer Bandbreite von 100 Hz bis 100 KHz.
224,91 €*
CP2100A Strommesszange
Artikelnr: CP2100A
Die Micsig CP2100A Sonde hat zwei optionale Messbereiche von 10 A und 100 A bei einer Bandbreite von 800 KHz
355,81 €*
CP2100B Strommesszange
Artikelnr: CP2100B
Die Micsig CP2100B Sonde hat zwei optionale Messbereiche von 10 A und 100 A bei einer Bandbreite von 2,5 MHz
593,81 €*
Rogowski-Stromsonden
Optisch isolierte Sonden
