Beim dem Siglent SHN920A handelt es sich um einen Vektor Netzwerkanalyzer mit einem Frequenzberiech von 30kHz-20GHz. Diese effektive Messgerät bietet eine 1 Hz Frequenzauflösung sowie einen IFBW-Bereich von 10Hz~3MHz.
Features
- Frequenzbereich: 30 kHz -26,5 GHz
- Frequenzauflösung: 1 Hz
- Auflösung des Pegels: 0,01 dB
- IFBW-Bereich: 10 Hz~3 MHz
- Einstellbereich des Ausgangspegels:
- -45 dBm ~ +10 dBm
- Dynamischer Bereich: 110 dB(Typ.)
- Arten der Kalibrierung: Response-Kalibrierung, Enhanced Response-Kalibrierung, Full-one port-Kalibrierung, Full-two port-Kalibrierung, TRL-Kalibrierung
- Arten von Messungen: Streuparametermessung, Differenzialparametermessung, Empfängermessung, Parameteranalyse im Zeitbereich, Grenzwertprüfung, Welligkeitsprüfung, Impedanzwandlung, Simulation von Vorrichtungen, Entfernen/Einfügen von Adaptern, Spektrumanalyse, Frequenzversatz, skalare Mischermessung, Impulsmessung
- Interne Bias-Tee-Verbindungen
- Unterstützung von GPS, Zeit- und Standortinformationen Speichern
- Schnittstelle: LAN, USB-Gerät, USB-Host (USB-GPIB)
- Fernsteuerung: SCPI/ Labview/ IVI basierend auf USB-TMC / VXI-11 / Socket /Telnet / WebServer
- 8,4-Zoll-Touchscreen, Maus, Tastatur

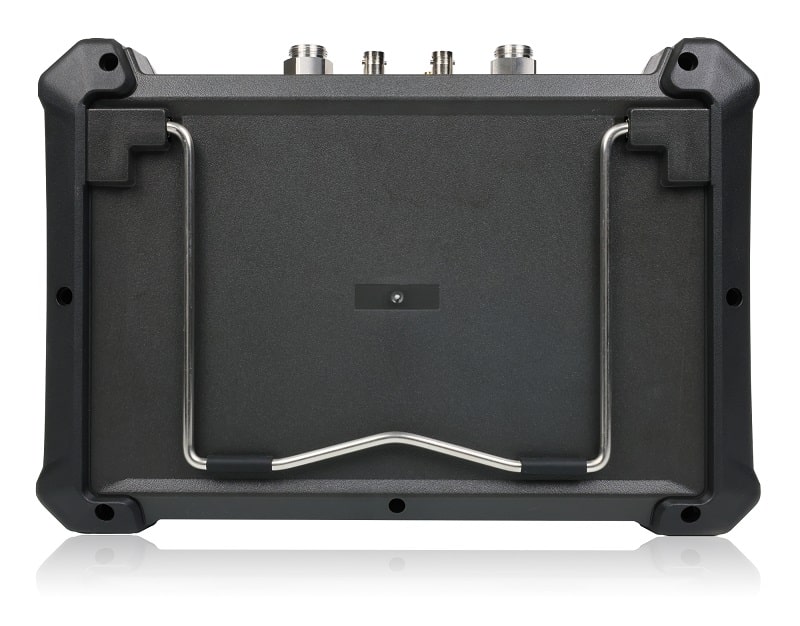

Hardwaredetails
Die Vektornetzwerkanalysatoren der Serie SHN900A von SIGLENT haben einen Frequenzbereich von 30 kHz bis 26,5 GHz und unterstützen 2-Tor-Streuparameter-, Differenzialparameter- und Zeitbereichsparametermessungen. Die VNAs der SHN900A-Serie sind effektive Messgeräte zur Bestimmung des Q-Faktors, der Bandbreite und der Einfügungsdämpfung eines Filters. Sie bieten Impedanzumwandlung, Verschiebung der Messebene, Grenzwertprüfung, Welligkeitsprüfung, Vorrichtungssimulation und Adapterentfernung/-einfügung. Die VNAs verfügen über fünf Sweep-Typen: Linear-Frequenz-Modus, Log-Frequenz-Modus, Power-Sweep-Modus, CW-Time-Modus und Segment-Sweep-Modus. Die VNAs der Serie SHN900A unterstützen außerdem die Korrektur der Streuparameter SOLT, SOLR, TRL, Response und Enhanced Response für mehr Flexibilität in F&E- und Fertigungsanwendungen. SHN900A
Produkthighlights
Bessere Leistung

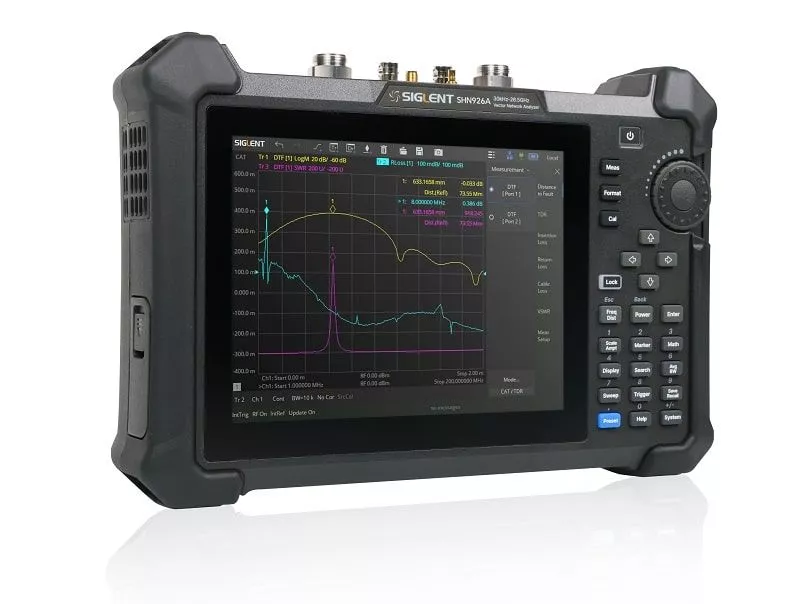

Der SHN900A ist auf ultimative Tragbarkeit und Bedienungskomfort ausgelegt und bietet flexible und einfache Betriebsmethoden. SHN900A ist mit hoher Integration, die ganze Maschine wiegt weniger als 3,2 kg und die Größe ist 310 mm × 215 mm × 78,5 mm. Es wird mit Li-Ionen-Akkus betrieben, die eine Betriebsdauer von bis zu 4 Stunden haben, was für komplexe Umgebungen wie Außenbereiche, enge Räume und Arbeiten in der Luft besser geeignet ist.
Genaue Kalibrierung und Messung
Die Genauigkeit eines Netzwerkanalysators ist eng mit der Kalibrierung verbunden. Der SHN900A unterstützt Kalibrierungsmethoden wie SOLT, SOLR, TRL, Response, Enhanced Response, usw. Er ist mit einer Vielzahl von Kalibrierungskomponenten kompatibel, unterstützt benutzerdefinierte Kalibrierungs-Kits und erleichtert die Prüfung von Geräten mit unterschiedlichen Schnittstellentypen. Das SHN900A unterstützt Impedanzumwandlung, Simulation von Vorrichtungen, Entfernen/Einfügen von Adaptern usw.
Einstellbare Differenzial-/Einzelendtastköpfe TDR
Bei der Impedanzmessung von elektronischen Bauteilen wie Leiterplatten und Drähten erfordert der ungleichmäßige Abstand während der Prüfung die Anfertigung geeigneter Prüfspitzen und Spannvorrichtungen. Mit dieser verstellbaren Sonde (ASP-18/26, ADP18/26) kann der Abstand der Prüfspitzen über das eingebaute Stellrad zwischen 0 mm und 6,5 mm eingestellt werden, so dass die Prüfung schnell durchgeführt werden kann.
Vektorieller Netzwerkanalysator (Standard)
Mit einem Dynamikbereich von bis zu 110 dB erfüllt der SHN900A viele Anforderungen an Prüfungen mit hohem Dynamikbereich. Das geringe Spurenrauschen verbessert die Prüfgenauigkeit erheblich und erfüllt den Bedarf des Anwenders an präzisen Messungen. Das SHN900A unterstützt die Messung von Streuparametern/Differenzialparametern, TDR, VSWR, Anschlussanpassung, Einfügungsdämpfung, Turmverstärker, Kabelfehlerortung, Smith-Chart, Impulsmessung usw.
Kabel- und Antennenanalyse (Standard)
Der CAT-Modus des SHN900A dient der Überprüfung und Fehlersuche in Bezug auf die elektrische Leistung von HF- und Mikrowellenübertragungssystemen und ist ideal für Aufgaben wie die Installation und Wartung von Antennensystemen, Distance-to-Fault (DTF)-Messungen an Kabeln, Dämpfungsmessungen an Einzelportkabeln und Antennenanpassungsmessungen.
Spektralanalyse (SHN900-SA)
Der Spektralanalysemodus unterstützt die Messung von Parametern wie Kanalleistung, Nachbarkanalleistungsverhältnis (ACPR) und belegte Bandbreite. Marker → SA unterstützt eine schnelle Ansicht des Spektrums an bestimmten Frequenzpunkten der S-Parameter, was die Signalsuche und -analyse erleichtert. Einfache und übersichtliche Setup-Boxen vereinfachen den Prüfprozess, und eine Reihe von standardisierten, sich wiederholenden Messungen kann schnell und einfach ohne Fehler durchgeführt werden.
Zeitbereichsanalyse (SHN900-TDA)
TDA unterstützt Zeitbereichstransformation, Windowing, Kopplung, Tagging und Gating, was die Charakterisierung des Bauelements sowohl aus der Zeit- als auch aus der Frequenzbereichsperspektive erleichtert, z. B. die Filterung der gewünschten Zeitbereichsantwort durch die Gating-Funktion und die Reduzierung von Überschwingen und Ringing durch die Windowing-Funktion.
Verbesserte Zeitbereichsanalyse (SHN900-TDR)
TDR bietet Zeitbereichsreflexion, Transmissionsanalyse und Augendiagramm-Simulationsanalysefunktionen, verglichen mit der gewöhnlichen Frequenzbereichsanalyse, es kann schnell den Fehlerpunkt lokalisieren, die Art des Fehlers bestimmen, kann den eingebauten virtuellen Codegenerator verwenden, um simulierte Augendiagramme zu erzeugen, mit Jitter-Injektionsfunktion, um die Auswirkungen des Eingangssignals mit Jitter auf die Signalübertragung zu simulieren.
GPS-Ortung und Aufzeichnung (Standard)
Die tragbaren Vektornetzwerkanalysatoren der SNA-Serie können in Kombination mit der GPS-Funktion schnell den Standort von Störquellen lokalisieren. In Kombination mit der Aufzeichnungs- und Wiedergabefunktion können Benutzer die Messergebnisse des Spektrums, der Kanalleistung und des Nachbarkanalleistungsverhältnisses an mehreren bestimmten Orten aufzeichnen, Störsignale identifizieren und lokalisieren und die Anforderungen verschiedener Anwendungen besser erfüllen.
Technische Daten
| Modellvergleich |  SHN914A |  SHN920A |  SHN926A |
|---|---|---|---|
| Frequenzbereich | 30kHz-14GHz | 30kHz-20GHz | 30kHz-26,5GHz |
| Anschlüsse | 2 | 2 | 2 |
| Frequenzauflösung | 1 Hz | 1 Hz | 1 Hz |
| Auflösung der Ebene | 0.01 dB | 0.01 dB | 0.01 dB |
| IFBW-Bereich | 10Hz~3MHz | 10Hz~3MHz | 10Hz~3MHz |
| Einstellbereich des Ausgangspegels | -45 dBm ~ +10 dBm | -45 dBm ~ +10 dBm | -45 dBm ~ +10 dBm |
| Dynamischer Bereich | 110 dB(Typ.) | 110 dB(Typ.) | 110 dB(Typ.) |
| Kalibrierungsarten | Reaktionskalibrierung, erweiterte Reaktionskalibrierung, Kalibrierung mit einem Anschluss, Kalibrierung mit zwei Anschlüssen, TRL-Kalibrierung | Reaktionskalibrierung, erweiterte Reaktionskalibrierung, Kalibrierung mit einem Anschluss, Kalibrierung mit zwei Anschlüssen, TRL-Kalibrierung | Reaktionskalibrierung, erweiterte Reaktionskalibrierung, Kalibrierung mit einem Anschluss, Kalibrierung mit zwei Anschlüssen, TRL-Kalibrierung |
| Arten von Messungen | Streuparametermessung, Differenzialparametermessung, Empfängermessung, Zeitbereichs-Parameteranalyse, Grenzwertprüfung, Welligkeitsprüfung, Impedanzwandlung, Simulation von Vorrichtungen, Entfernen/Einfügen von Adaptern, erweiterte Zeitbereichs-Parameteranalyse (TDR), Spektrumanalyse, Frequenzversatz, skalare Mischermessung, Impulsmessung | Streuparametermessung, Differenzialparametermessung, Empfängermessung, Zeitbereichs-Parameteranalyse, Grenzwertprüfung, Welligkeitsprüfung, Impedanzwandlung, Simulation von Vorrichtungen, Entfernen/Einfügen von Adaptern, erweiterte Zeitbereichs-Parameteranalyse (TDR), Spektrumanalyse, Frequenzversatz, skalare Mischermessung, Impulsmessung | Streuparametermessung, Differenzialparametermessung, Empfängermessung, Zeitbereichs-Parameteranalyse, Grenzwertprüfung, Welligkeitsprüfung, Impedanzwandlung, Simulation von Vorrichtungen, Entfernen/Einfügen von Adaptern, erweiterte Zeitbereichs-Parameteranalyse (TDR), Spektrumanalyse, Frequenzversatz, skalare Mischermessung, Impulsmessung |
| Bias-Tees | Support | Support | Support |
| Schnittstelle | LAN, USB-Gerät, USB-Host (USB-GPIB) | LAN, USB-Gerät, USB-Host (USB-GPIB) | LAN, USB-Gerät, USB-Host (USB-GPIB) |
| Fernsteuerung | SCPI/ Labview/ IVI basierend auf USB-TMC/ VXI-11/ Socket/ Telnet/ WebServer | SCPI/ Labview/ IVI basierend auf USB-TMC/ VXI-11/ Socket/ Telnet/ WebServer | SCPI/ Labview/ IVI basierend auf USB-TMC/ VXI-11/ Socket/ Telnet/ WebServer |
| Display | 8,4-Zoll-Touchscreen | 8,4-Zoll-Touchscreen | 8,4-Zoll-Touchscreen |
| GPS | Support | Support | Support |
