Beschreibung
Die USB2.0-Protokolldekodierungssoftware bietet Protokolldekodierung gemäß der USB2.0-Spezifikation. Die PGY-USB2.0-Protokolldekodierungssoftware läuft im Tektronix Oszilloskop und liefert Messungen für die Protokolldekodierung auf Knopfdruck. Dies ermöglicht es Ihnen, die USB2.0-Konformität schnell und flexibel zu überprüfen und Fehler zu beheben. Darüber hinaus können Sie den Command und Response von USB2.0 dekodieren, um die Kommunikation zu debuggen. PGY-USB2.0 nutzt die Vorteile der digitalen Kanäle von MSO und ermöglicht die Dekodierung von USB2.0-Datenleitungen.
Features USB 2.0 Software
- Dekodiert die USB-2.0 Signale zum einfachen Verständnis des Protokolls zwischen Host und Gerät
- Verknüpft den Protokollinhalt mit dem Signal der physikalischen Schicht im Oszilloskop, um die elektrischen Eigenschaften des Protokolls leicht zu verstehen
- Überlagert die Protokolldaten mit der analogen Wellenform in einem Busdiagramm
- Das in der Dekodierungstabelle ausgewählte USB-Paket wird im Busdiagramm vergrößert dargestellt, um eine einfache Analyse der elektrischen Eigenschaften des USB-Pakets zu ermöglichen
- Farbkodierung des Protokollinhalts zur einfachen Analyse
- Suchfunktionen zum Auffinden einzigartiger Ereignisse in Tausenden von Protokolldaten
- Möglichkeit zur Anzeige der dekodierten Protokolldaten in verschiedenen Formaten wie Hexadezimal, Dezimal, Binär, Oktal und ASCII.
- Möglichkeit, die USB-Protokolldaten im CSV- und txt-Format zu speichern
- Dienstprogramme wie Zoom, Rückgängig machen und Bildschirm anpassen helfen bei der Fehlersuche, während die Protokolldaten mit der Wellenform korreliert werden
- Export- und Berichtserstellungsfunktionen machen die gemeinsame Nutzung und Archivierung von Protokolldaten zu einer trivialen Tätigkeit.
- Unterstützt WFM- und isf-Dateiformate für die Offline-Analyse

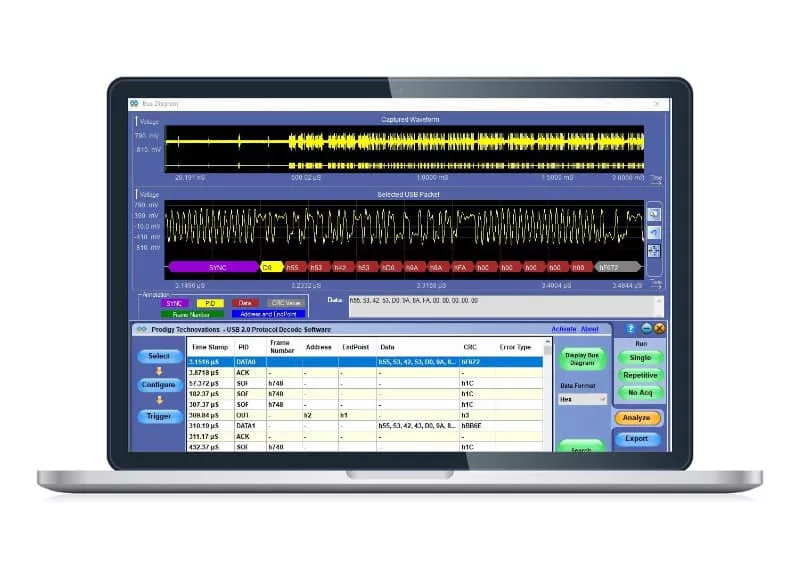

Software Ansicht
Die PGY-USB USB2.0-Protokolldekodierungssoftware bietet Low-Speed-, Full-Speed- und High-Speed-Protokolldekodierung der von Tektronix Windows-basierten Oszilloskopen erfassten Daten. Mit PGY-USB können Ingenieure Probleme mit der physikalischen und protokollarischen USB2.0-Schicht mit Windows-basierten Oszilloskopen von Tektronix wie den Oszilloskopen der Serien TDS7000B, DPO7000B, DPO/DSA/MSO70000 debuggen.
Nahtlose Integration mit Oszilloskopen
Die PGY-USB-Software lässt sich in Tektronix-Oszilloskope integrieren und bietet die Möglichkeit, die Triggerung über das USB-Protokoll mit Hilfe des seriellen Triggers in einem Oszilloskop einzurichten. PGY-USB läuft innerhalb der Tektronix-Oszilloskope und dekodiert direkt das USB-Signal und zeigt es in einem Busdiagramm und einer Protokolldekodierungstabelle an und verknüpft die dekodierten Daten mit dem elektrischen Signal in den Oszilloskopen.
Produktivitätsverbesserung
Zur Steigerung der Produktivität bietet PGY-USB2.0 verschiedene Debug-Tools wie Suche, Zoom und Farbcodierung von USB-Paketen. Für die gemeinsame Nutzung und Archivierung der Daten bietet PGY-USB2.0 Export- und Berichtserstellungsfunktionen.
