6.050,00 €*
Versandkostenfrei
Beschreibung
ONFI Electrical Timing Analysis Software bietet elektrische Messungen zur Prüfung der Einhaltung der ONFI-Spezifikation (Open NAND Flash Interface). Die PGY-ONFI Electrical Timing Analysis Software läuft im Tektronix Oszilloskop und liefert elektrische Messungen auf Knopfdruck. Dies ermöglicht Ingenieuren eine schnelle Überprüfung der ONFI-Konformität und Flexibilität bei der Fehlersuche. Darüber hinaus können Ingenieure den Command und die Response von ONFI dekodieren und die Kommunikation debuggen. PGY-ONFI nutzt die Vorteile der digitalen Kanäle des Oszilloskops und ermöglicht die Dekodierung der ONFI-Datenleitungen.
Features ONFI Protokoll Software
- Bietet Software für elektrische Messungen, die der Open NAND Flash Interface Specification Revision 4.0 entspricht
- Unterstützt SDR-, NVDDR-, NVDDR2- und NVDDR3-Schnittstellen für elektrische Timing-Messungen
- Augendiagramm für DQ und DQS hilft bei der schnellen Identifizierung von Signalintegritätsproblemen
- Liefert Worst-Case-Messergebnisse über eine Reihe von Erfassungen
- Bietet die Flexibilität, die schlechteste Timing-Messung mit der Wellenform von einzelnen oder mehreren Signalerfassungen zu verknüpfen
- Liefert die kumulativen Treffer jeder Messung über mehrere Erfassungen hinweg
- Die Software identifiziert automatisch die Befehls-, Adress-, Dateneingabe- und Datenausgabezyklen im ONFI-Verkehr
- Automatische Anwendung von Messgrenzen basierend auf der Modellauswahl
- Die Detailansicht ermöglicht eine effiziente Fehlersuche durch Korrelation der analogen Wellenform und der elektrischen Messungen für Befehls-, Adress-, Dateneingangs- und Datenausgangszyklen.
- Kommentierung elektrischer Messungen auf der Wellenform zur einfachen Fehlersuche
- Möglichkeit zum Exportieren der CVS- und txt-Daten in eine CSV-Datei
- Erstellung von Berichten im PDF-Format
Nahtlose Integration mit dem Oszilloskop
Die PGY- ONFI Electrical Timing Analysis Software läuft innerhalb der Hochleistungs-Windows-Oszilloskope von Tektronix. Die Anwendung importiert automatisch die Daten aus den Live-Kanälen des Oszilloskops. Die Anwendung unterstützt das .wfm-Dateiformat von Tektronix für die Offline-Analyse. Dies ermöglicht die Live- und Offline-Prüfung von ONFI-Signalen.
- Basierend auf den ONFI-Signalen, die über die vier analogen Live-Kanäle geprüft werden, aktiviert die Software automatisch die verfügbaren Timing-Messungen für diese Signale
- Fünfundvierzig automatische Timing-Messungen gemäß ONFI-Standard, abgesehen von einigen allgemeinen Messungen wie Frequenz und Tastverhältnis
- Speichern und Abrufen von Anwendungseinstellungen für wiederholte Tests zu verschiedenen Zeiten
- Unterstützt Einzel- und Dauertestmodus unter Verwendung von Oszilloskop-Live-Daten
- Online-Hilfe
Automatisierte elektrische Timing-Messungen
Gemäß der ONFI (Open NAND Flash Interface) Spezifikation sind die Messgrenzen für jede Schnittstelle und jeden Modus unterschiedlich. Die PGY-ONFI-Messalgorithmen finden automatisch den Modus und validieren die entsprechenden Grenzwerte. Auf diese Weise können Sie die verschiedenen Modi identifizieren und etwaige Konformitätsprobleme isolieren.
- Listet elektrische Messungen mit Mittel-, Minimal- und Maximalwerten auf, die für die gesamte erfasste Wellenform gemessen wurden
- Zeigt durch die orange Farbe an, ob die Messung die Minimal- oder Maximalgrenzen überschreitet
- Die unteren und oberen Grenzwerte der elektrischen Messungen werden mit den gemessenen Werten verglichen
- Unterstützt elektrische Messungen gemäß der ONFI 4.0 Spezifikation
Leistungsstarke Debug-Umgebung: Detail-Ansicht
Die PGY-ONFI-Software bietet zwei Arten von Debugging-Funktionen. Bei einer davon kann das Worst-Case-Ergebnis ausgewählt und direkt mit der Wellenform verknüpft werden. Die Software bietet die Flexibilität, die Anzahl der Erfassungen zu definieren, und die Ergebnisse enthalten Worst-Case-Ergebnisse für alle diese Erfassungen. Die Software kann die Worst-Case-Ergebnisse mit der entsprechenden Wellenformerfassung verknüpfen, indem Sie einfach mit der rechten Maustaste darauf klicken.

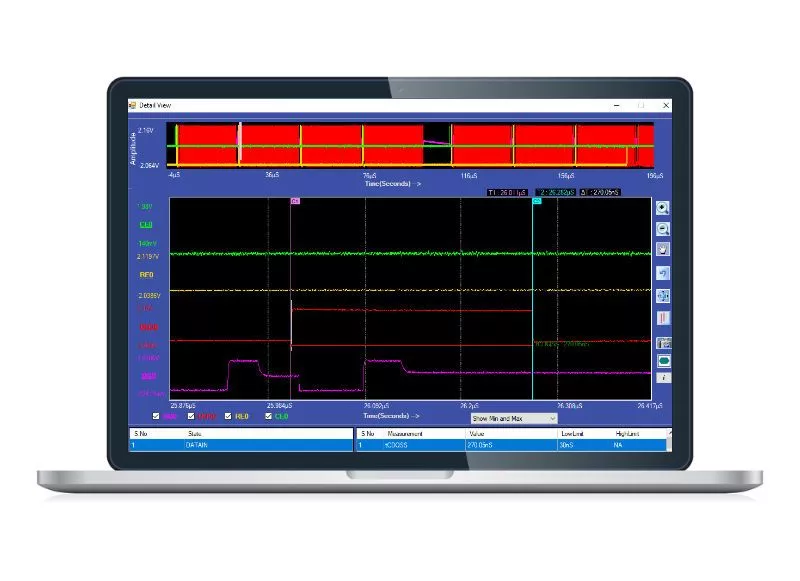

Im Debug-Modus der Detailansicht zeigt die PGY-ONFI-Software die Wellenformdarstellung der letzten Erfassung und alle elektrischen Zeitmessungen für diese Erfassung an. Die Software bietet die Möglichkeit, nur die fehlgeschlagenen, minimalen und maximalen sowie alle für die erfasste Wellenform verfügbaren Timing-Messergebnisse anzuzeigen. Die Verknüpfung der Messergebnisse mit der Kurvenform hilft bei der Fehlersuche in den Ergebnissen.
Eye-Diagramm
PGY-ONFI verfügt über ein Eye-Diagramm zur einfachen Korrelation der DQS- und DQ-Zeitbeziehung. Dies ermöglicht eine schnelle Anzeige der BER während des Dateneingangs- oder Datenausgangsvorgangs. Außerdem bietet es einen Gesamtüberblick über den in DQ und DQS vorhandenen Gesamt-Jitter.
- Zeichnet die erfasste Messkurve im Fenster der Messkurvenansicht
- Auflistung der jeweiligen elektrischen Messungen für Befehls-, Adress-, Dateneingabe- und Datenausgabezyklen
- Option zur Auswahl nur der Min/Max- oder Fehlmessungen aus der vollständigen Liste der Messungen
- Zoom, Anpassung an den Bildschirm, Schwenken, Rückgängigmachen, vertikale und horizontale Cursor ermöglichen eine schnelle Analyse und Messung elektrischer Signale
Unterstützte Tektronix Oszilloskope
- DPO 70000
- MSO 70000
- DSA 70000
