Beschreibung
Die Software zur elektrischen Validierung von I3C bietet Konformitätsprüfungen für elektrische Messungen gemäß der I3C-Spezifikation. Die PGY-I3C-EV Electrical Validation Software läuft auf dem Tektronix Oszilloskop und bietet elektrische Messungen auf Knopfdruck. Diese Software bietet die Flexibilität, Referenzpegel für elektrische Messungen und kundenspezifische Grenzwerte festzulegen, was sie zur vielseitigsten Lösung macht, um unterschiedliche Anforderungen bei der Charakterisierung von I3C-Signalen zu erfüllen.
Features I3C Elektrische Validierungssoftware
- Unterstützt elektrische Messungen für Fast, Fast plus, Push-Pull und Open Drain mit Grenzwertvergleich.
- Verknüpft den Inhalt mit dem elektrischen Signal im Oszilloskop für ein einfaches Verständnis der elektrischen Eigenschaften des Protokolls.
- Zoomt den Inhalt des ausgewählten I3C-Pakets in der Dekodierungstabelle in das Waveform-Plot-Waveform-Fenster zur einfachen Analyse der elektrischen Eigenschaften des I3C-Frames.

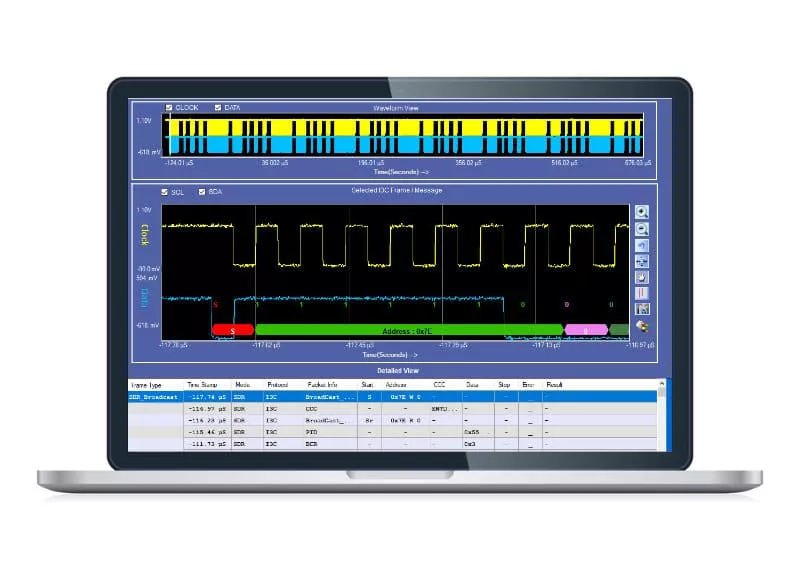

- Die Detailansicht korreliert die Wellenform der physikalischen Schicht mit den I3C-Paketdaten.
- Utility-Funktionen wie Zoom, Rückgängig machen und Bildschirm anpassen für einfaches Debugging während der Korrelation der elektrischen Daten mit der Wellenform.
- Möglichkeit, die elektrischen I3C-Daten im CSV- und txt-Format zu speichern.
- Erstellung von Berichten
- Unterstützt das WFM-Dateiformat für die Offline-Analyse
Protokoll Ansicht
Jetzt können Sie automatisch genaue und zuverlässige elektrische Messungen durchführen und Protokolle in der PGY-I3C-EV-Software dekodieren, indem sie Daten verwenden, die mit Oszilloskopen der Serien DPO5000, TDS7000, DPO/DSA/MSO7000, MSO5/6 von Tektronix erfasst wurden, um den Entwicklungs- und Testzyklus zu verkürzen.
Nahtlose Integration mit Oszilloskop
PGY-I3C-EV läuft in den Tektronix-Oszilloskopen, führt die elektrischen Messungen durch und zeigt die dekodierten Daten in einem Busdiagramm und einer Tabelle an und verknüpft die dekodierten Daten mit dem elektrischen Signal im Busdiagramm.
Referenzpegel-Einstellung
PGY-I3C-EV eignet sich nicht nur für standardmäßige elektrische Konformitätsprüfungen, Sie können auch die Grenzwerte variieren und Ihr Gerät mit benutzerdefinierten Grenzwerten testen. Mit der intuitiven Einrichtung von Grenzwerten und Referenzwerten können Sie die Grenzwerte und Referenzwerte für Ihre individuellen Prüfanforderungen konfigurieren. So können Sie Ihr Gerät über die Spezifikation hinaus testen und charakterisieren.
Leistungsstarke Debug-Umgebung
Die PGY-I3C-EV-Software bietet zwei Arten von Debugging-Funktionen. Bei einer davon kann das Worst-Case-Ergebnis ausgewählt und direkt mit der Wellenform verknüpft werden, wie hier gezeigt. Die Software bietet die Flexibilität, die Anzahl der Erfassungen zu definieren, und die Ergebnisse umfassen die Worst-Case-Ergebnisse für alle diese Erfassungen. Die Software kann die Worst-Case-Ergebnisse mit der entsprechenden Wellenformerfassung verknüpfen, indem sie einfach mit der rechten Maustaste geklickt wird.
Unterstützte Tektronix Oszilloskope
- DPO 70000
- MSO 70000
- DSA 70000
