Prodigy Tektronix Oszilloskop SPMI-Software zur elektrischen Validierung und Protokollanalyse
Beschreibung
Die Software zur elektrischen Validierung und Protokolldekodierung von SPMI bietet Konformitätsprüfungen für elektrische Messungen gemäß der SPMI-Spezifikation. Die PGY-SPMI-Software zur elektrischen Validierung und Protokolldekodierung läuft im Tektronix-Oszilloskop und bietet elektrische Messungen und Protokolldekodierung auf Knopfdruck.
Diese Software bietet die Flexibilität, Referenzpegel für elektrische Messungen und benutzerdefinierte Grenzwerte festzulegen, und ist damit die vielseitigste Lösung für die unterschiedlichen Anforderungen bei der Charakterisierung von SPMI-Signalen. Jetzt können Entwicklungs- und Testingenieure automatisch genaue und zuverlässige elektrische Messungen durchführen und Protokolle in der PGY-SPMI-Software dekodieren, indem sie Daten verwenden, die mit Oszilloskopen der Serien DPO5000, TDS7000, DPO/DSA/MSO7000, MSO5/6 von Tektronix (nur auf Windows 7 oder höher basierende Oszilloskope) erfasst wurden, um den Entwicklungs- und Testzyklus zu verkürzen.
Features SPMI Software
- SPMI Elektrische Validierung und Protokollanalyse unter Verwendung von Oszilloskop-Live-Kanaldaten oder gespeicherten SPMI-Signalen (wfm (Standard), h5, trc-Format (mit Option)).
- Verknüpft den Inhalt mit dem elektrischen Signal im Oszilloskop zum einfachen Verständnis der elektrischen Eigenschaften des Protokolls.
- Zeigt die dekodierten Daten im SPMI-Frame-Format an
- Fehlerprüfungen für Paritätsbits von Befehl und Daten
- Möglichkeit, die Slave-ID als Symbol oder Hex-Wert anzuzeigen
- Flexible Anzeige der dekodierten Daten im Hex-, Binär-, Dezimal- oder Oktalformat
- Unterstützung der Dekodierung von Daten mit langer Dauer zur Erfassung einer größeren Anzahl von SPMI-Protokolltransaktionen
- Suchfunktionen zum Auffinden von Protokollereignissen
- Filterfunktionen zur Anzeige von Informationen von Interesse
- Dokumentation durch den Export von Daten im CSV- und TXT-Dateiformat zusammen mit der Erstellung von PDF-Berichten.
- API-Unterstützung mit Python.
Nahtlose Integration mit dem Oszilloskop
PGY-SPMI läuft in den Tektronix-Oszilloskopen, führt die elektrischen Messungen durch und zeigt die dekodierten Daten in einem Busdiagramm und einer Tabelle an und verknüpft die dekodierten Daten mit dem elektrischen Signal im Busdiagramm.
Referenzpegel-Setup
PGY-SPMI-EV ist nicht nur für standardmäßige elektrische Konformitätsprüfungen geeignet, Sie können auch die Grenzwerte variieren und Ihr Gerät mit benutzerdefinierten Grenzwerten testen. Mit dem intuitiven Grenzwert- und Referenzpegel-Setup können Sie die Grenzwerte und Referenzpegel für Ihre individuellen Prüfanforderungen konfigurieren. So können Sie Ihr Gerät über die Spezifikation hinaus testen und charakterisieren.
Merkmale
In der SPMI Software können die verschiedenen Parameter eingestellt werden.
Detailansicht

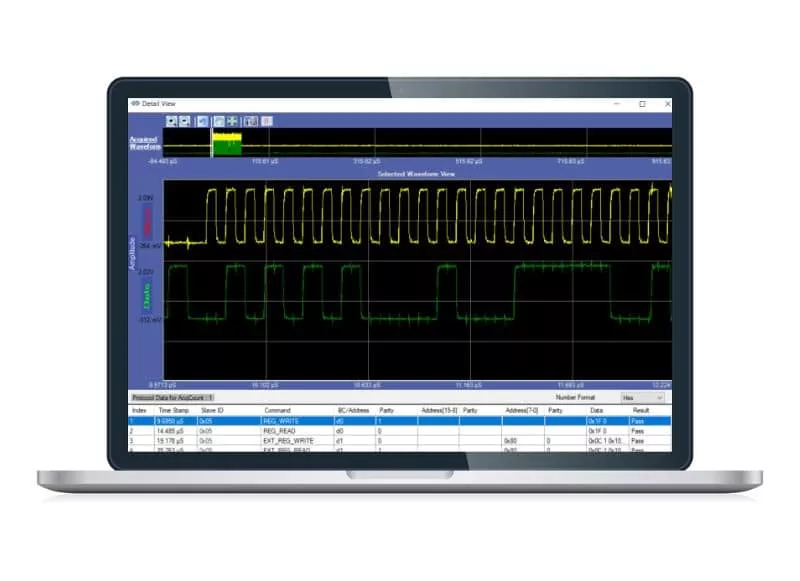

In der Detailansicht können die Ingenieure die analoge Wellenform und die Details der elektrischen Messungen in einer einzigen Ansicht betrachten. Bei Fehlern in der elektrischen Messung können die Konstrukteure schnell eine Korrelation mit den analogen Wellenformen herstellen. Der Benutzer kann eine beliebige Zeile in der Detailansicht auswählen; die entsprechende analoge Kurvenform wird gezoomt und angezeigt. In derselben Zeile können die Ingenieure alle elektrischen Messungen anzeigen, die der ausgewählten Zeile entsprechen. Hilfsfunktionen wie Zoom, Cursor und Marker ermöglichen benutzerdefinierte Messungen während des Debugging.
Leistungsstarker hardwarebasierter SPMI-Echtzeit-Trigger mit Protokollerkennung
Die einfache, benutzerfreundliche SPMI-Protokoll-Trigger-Funktion ermöglicht es Ingenieuren, SPMI-Signale bei bestimmten Ereignissen in der SPMI-Schnittstelle zu erfassen.
Wählen Sie einen der Live-Kanäle Ch1 bis CH4 als Triggerquelle und legen Sie das Triggermuster fest. Der Trigger kann auf volle Geschwindigkeit, halbe Geschwindigkeit oder eine benutzerdefinierte Datenrate eingestellt werden. SPMI bietet die Flexibilität, eine Kombination aus einer der sechzehn Slave-IDs, einem beliebigen Befehl und befehlsabhängigen Parametern wie Byteanzahl, Adresse oder Daten auszuwählen.
Symboltabelle für Slave-ID
Die PGY-SPMI-Software bietet die Möglichkeit, die dekodierten Daten in einer Symboltabelle anzuzeigen. SPMI-Spezifikationsdokumente enthalten Richtlinien zur Beschreibung der Slave-IDs. Die PGY-SPMI-Software verfügt über die Standard-Slave-ID-Tabelle. Der Benutzer kann jedoch die Standardtabelle bearbeiten und die benutzerdefinierten Slave-IDs zur einfachen Analyse der Protokollaktivitäten anwenden.
Zusammenfassung der Ergebnisse
Protokollzusammenfassung bietet eine schnelle Ergebnisansicht der Protokollanalyse von SPMI-Signalen. Diese Ansicht listet den Pass/Fail-Status von SSC, Paritätsbit im Befehl, Adresse und Daten in den erfassten Daten auf. Dies hilft bei der Suche nach der Ursache eines SPMI-Protokoll-Paketfehlers.
Filter:
Es ist äußerst schwierig, Informationen von Interesse zu sehen, während Hunderte von Protokolltransaktionen zwischen verschiedenen Geräten stattfinden. Diese Probleme verschärfen sich bei der Analyse von Protokollen mit einer langen Aufzeichnungslänge. Die PGY-SPMI-Software löst dieses Problem mit Hilfe der Filterfunktion. Durch das Filtern von Informationen nach Slave-ID, spezifischem Befehl oder Paritätsfehlertyp kann der Benutzer nur die für ihn interessanten Daten anzeigen. Filter ermöglichen die Filterung von Informationen anhand einzelner Paketinhalte oder einer Kombination von Paketinhalten.
Suche
Bei der Protokollanalyse neigen die Benutzer dazu, eine große Menge an Daten zu erfassen, um jedes nicht wiederholbare Ereignis zu erfassen. Es ist auch extrem schwierig, das SPMI-Paket von Interesse zu finden. Der Suchfilter der SPMI-Software ist in der Lage, die gewünschte Slave-ID oder den Befehl oder eine Kombination aus beidem schnell zu finden.
