Beschreibung
Die USB 3.0-Protokolldekodierungssoftware bietet Protokolldekodierung gemäß der USB 3.0-Spezifikation. Die PGY-USB 3.0-Protokolldekodierungssoftware läuft im Tektronix Oszilloskop und liefert Messungen für die Protokolldekodierung mit nur einem Klick. Dies ermöglicht es Ingenieuren, die USB 3.0-Konformität schnell und flexibel zu überprüfen und Fehler zu beheben. Darüber hinaus können die Ingenieure den Befehl und die Antwort von USB 3.0 dekodieren, um die Kommunikation zu debuggen. PGY-USB 3.0 nutzt die Vorteile der digitalen Kanäle von MSO und ermöglicht die Dekodierung von USB 3.0-Datenleitungen.
Features USB3.0 Software
- Das Konfigurationspanel ermöglicht es dem Benutzer, die Tx- und Rx-Signale zu laden.
- Die LFPS-Pakete werden in tabellarischer Form angezeigt und enthalten Details zu ihren Timing-Parametern.
- Bei der Auswahl SuperSpeed werden die Transaktionen in USB3.0-Pakete umgewandelt und angezeigt.
- Beim Erweitern jedes Pakets werden Details zu diesem Paket angezeigt.
- Die Protokollansicht zeigt die Transaktionen sowohl auf der Tx- als auch auf der Rx-Seite an. Dies hilft bei der einfachen Verknüpfung von Transaktionen zwischen Tx und Rx.
- Das Fenster "Detail View" gibt einen umfassenden Überblick über die analysierten Signale.
- Es enthält Einzelheiten zu den Bytes in jedem Paket und den Zeitstempel, zu dem das Paket empfangen wurde.
- Die Wellenformdarstellung ist mit dem auf dem Raster angezeigten Paket verknüpft.
- Der Plot enthält verschiedene Funktionen wie Busdiagramm, Zoom, Pan, Darstellung von Bits auf der Wellenform und Cursor.

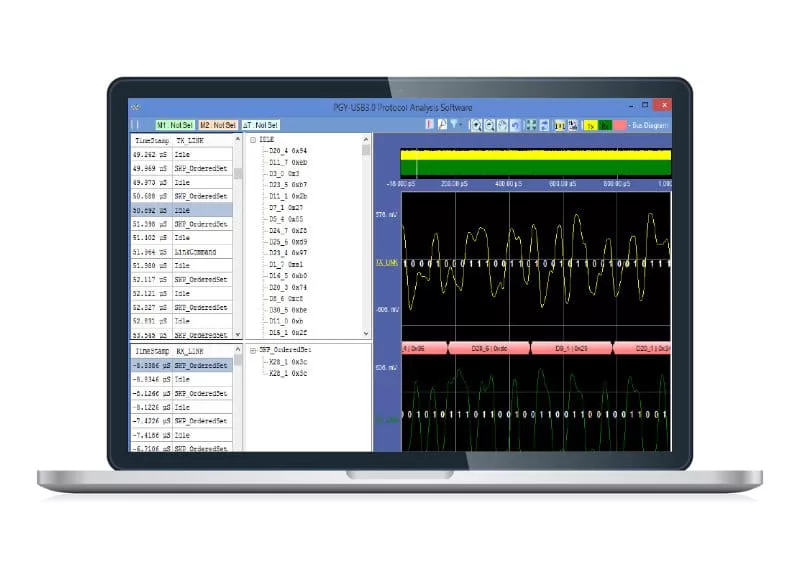

Software Ansicht
Die PGY-USB3.0-Software hilft bei der Analyse von LFPS- und Superspeed-Mustern. Die Software ist in der Lage, sowohl verschlüsselte als auch unverschlüsselte Wellenformen zu analysieren
