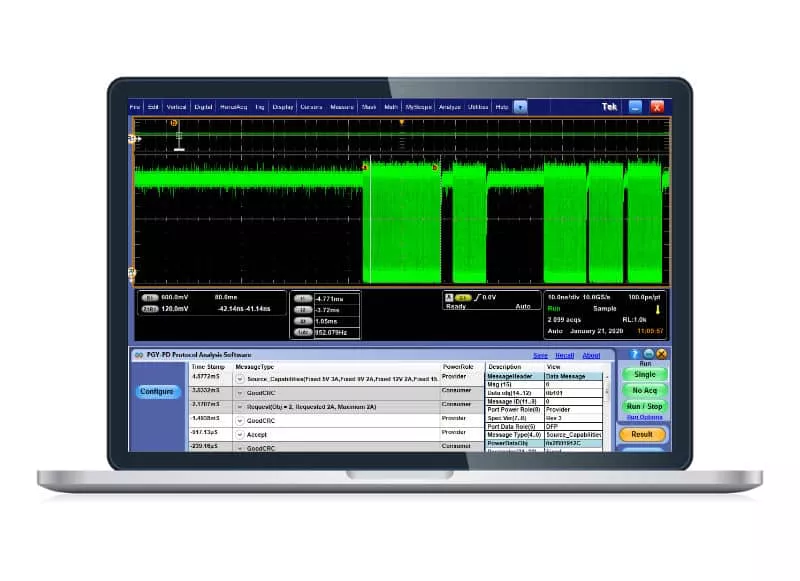

Beschreibung
Die Software zur elektrischen Validierung und Protokolldekodierung von UART und RS232 bietet elektrische Messungen zur Prüfung der Konformität und Protokolldekodierung gemäß der UART-Spezifikation. Die PGY-UART-Software zur elektrischen Validierung und Protokolldekodierung wird auf dem Tektronix Oszilloskop ausgeführt und bietet elektrische Messungen und Protokolldekodierung auf Knopfdruck. Dies ermöglicht die schnelle Überprüfung der UART-Konformität und eine flexible Fehlersuche. Darüber hinaus können sie die Command und Response von UART dekodieren, um die Kommunikation zu debuggen. Der PGY-UART nutzt die Vorteile der digitalen Kanäle von MSO und ermöglicht die Dekodierung der UART-Datenleitungen.
Features UART Protokoll Software
- Konvertiert zeitliche Signalinformationen in den Datenbereich und zeigt den Inhalt im UART/RS232C-Nachrichtenformat an.
- Die gleichzeitige Anzeige von Wellenform und dekodierten Daten in einem einzigen Fenster ermöglicht eine effiziente Fehlersuche.
- Die Fähigkeit, jeden UART/RS232C-Frame mit der Wellenform zu verknüpfen, ermöglicht eine effiziente Analyse der UART/RS232-Kommunikation.
- Durch die Möglichkeit, die Wellenform für beliebige dekodierte Daten zu zoomen, können Ingenieure analoge Merkmale der Wellenform feststellen.
- Die detaillierte Ansicht überlagert die binären Daten auf der Wellenform für ausgewählte UART/RS232-Daten
- Die dekodierten Daten können im Hex-, Binär-, Dezimal- und ASCII-Format angezeigt werden.
- Die Suchfunktion hilft beim schnellen Auffinden der spezifischen Daten in Tausenden von dekodierten UART/RS232-Nachrichten.
- Der Zeitstempel mit Bezug auf die Triggerposition ermöglicht es Ingenieuren, das Timing der Daten von der Triggerposition aus zu erkennen.
- Offline-Analyse mit den Ref-Wellenformen, .wfm (internes Wellenformdateiformat des Tektronix-Oszilloskops) und .csv-Dateien
- Möglichkeit, die dekodierten Nachrichten im CSV-Format zu speichern.

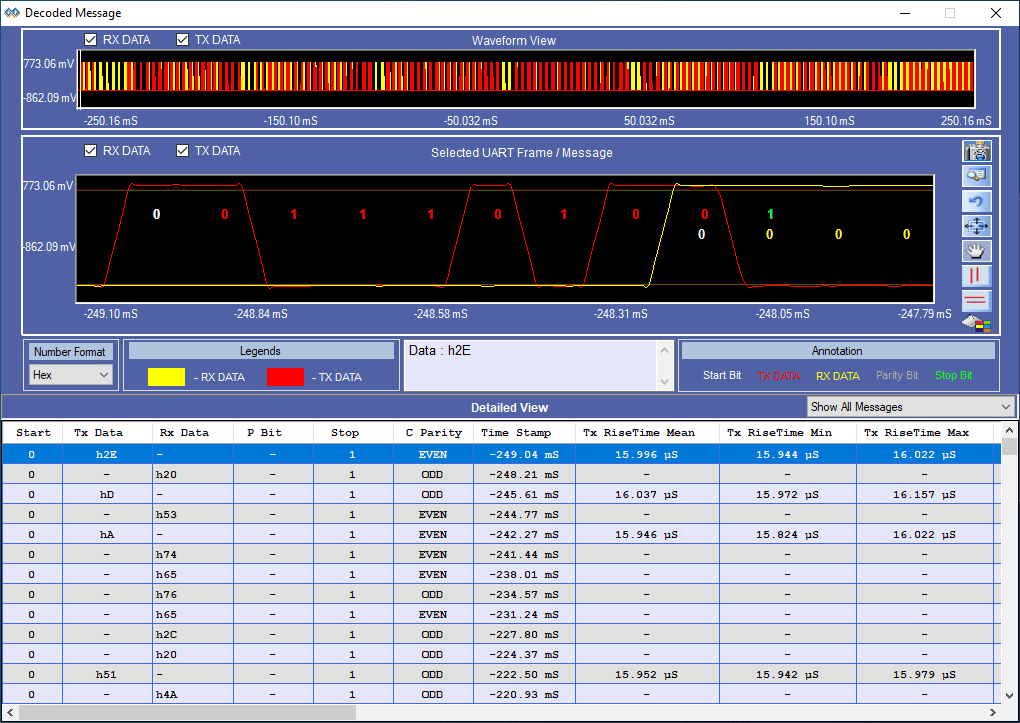

Detailansicht der UART Dekodierung und Messung im Oszilloskop
Die PGY-UART Software kann zur Fehlersuche der seriellen UART/RS232-Busse mit den Oszilloskopen DPO70000/DSA70000, sowie MS05/MS06 (mit hoher Bandbreite), verwendet werden. Dies gibt Ihnen die Möglichkeit UART/RS232C-Signale zusammen mit Hochgeschwindigkeitsdesigns wie z.B. SATA/DDR/HDMI/FBDIMM/PCIe usw. zu überprüfen.
Erweiterte Debug-Funktionen
Die leistungsfähige PGY-UART UART/RS232-Protokoll-Dekodierungssoftware importiert die mit dem Oszilloskop erfassten UART/RS232-Daten und zeigt die dekodierten Daten in verschiedenen Daten-Formaten an. PGY-UART bietet die Möglichkeit, die Bits der Nummer im Stop/Start des UART-Frames flexibel einzustellen.
Für eine einfache und schnelle Analyse bietet die PGY-UART Software die Möglichkeit, die Reihenfolge der MSB- und LSB-Bits in dekodierten Bytes anzuzeigen. Der Benutzer kann die Anzahl der Bits pro Datenbyte definieren, damit können die dekodierten Daten individuell angezeigt werden.
In der PGY-UART Protocol Decode Software kann der Benutzer die dekodierten Daten schnell mit der Wellenform verknüpfen, indem er Daten in der Ergebnistabelle auswählt. In einer detaillierten Ansicht werden die '1' und '0' auf der Wellenform zur schnellen Analyse des Datenübergangs überlagert. Wenn Signale aus einer wfm- oder CSV-Datei dekodiert werden, stellt die PGY-UART-Wellenformanzeige die Wellenform dar und ermöglicht so eine gleichzeitige Ansicht des Zeit- und Datenbereichs der UART-Signale.
Unterstützte Tektronix Oszilloskope
- DPO/MSO5000 Serie
- DPO7000 Serie
- DPO/MSO/DSA 70000 Serie
- MSO5 series, MSO6 Serie
